Kaltstart-Taster Sammelbestellung

. Im Hardwareforum wurde in den letzten Tagen die Möglichkeit diskutiert wie ein Kaltstart (Cold-Reset) am Atari ausgelöst werden kann:

https://abbuc.de/forum/viewtopic.php?f=3&t=5100

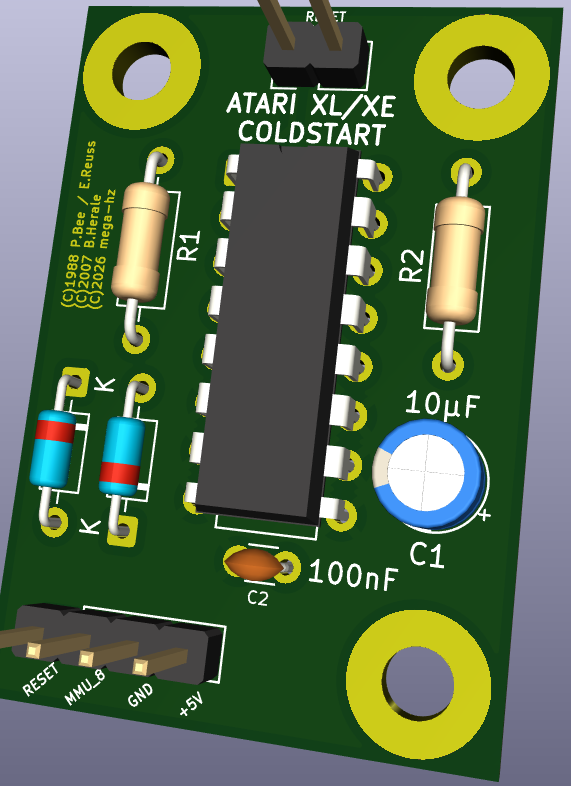

Unser ABBUC-Mitglied mega-hz hat eine kleine Platine entworfen, auf Basis einer Bauanleitung, die 1988 von Peter Bee und Erwin Reuß im CompyShop Magazin veröffentlicht wurde.

Mega-hz hat 50 Stück der Platine fertigen lassen und ich würde die Bauteile besorgen und wie gewohnt die Sammelbestellung für die Bausatz-Kits abwickeln.

Im Kit ist die Platine sowie alle benötigten Bauteile enthalten. Inkl. einem IC-Sockel und die Stiftleisten in doppelter Ausführung (gerade und gewinkelt). Preis pro Kit liegt bei 2,50 Euro, dazu kommen nochmals 2,50 Euro Versandkosten.

Ein Großteil der Kits ist bereits reserviert, aber ein paar sind noch übrig. Wer also Interesse hat bitte Bescheid geben.

. Aktuelle Reservierungen (noch nicht verbindlich)

2x Khalo
5x edelro
3x wosch
5x BöserWatz
2x CharlieChaplin
2x mega-hz
2x kgo
5x Martin
2x DjayBee
6x Mathy
2x Olix
2x Franky
2x Brechreiz

Summe 40

Alle Interessenten bekommen in den nächsten Tagen ein Mail/PM von mir, mit weiteren Infos. .

Das geht ja flott. Nur noch 4 übrig:

2x Khalo
5x edelro
3x wosch
5x BöserWatz
2x CharlieChaplin
2x mega-hz
2x kgo
5x Martin
2x DjayBee
6x Mathy
2x Olix
2x Franky
2x Brechreiz
2x Sleeπ
2x slx
2x yano

Summe 46

dl7ukk schrieb: was übrig bleibt, nehme ich. 😀

dl7ukk

3 ... 2 ... 1 ... Deins

Somit sind die 50 Platinen erst mal verplant. Aber wer Interesse hat bitte einfach trotzdem melden, falls jemand abspringt ... oder wenn es genug Nachfrage gibt, kann ich nochmal Platinen nachordern.

Derzeitige Warteliste:

2x Khalo
5x edelro
3x wosch
5x BöserWatz
2x CharlieChaplin
2x mega-hz
2x kgo
5x Martin
2x DjayBee
6x Mathy
2x Olix
2x Franky
2x Brechreiz
2x Sleeπ
2x slx
2x yano
4x dl7ukk

Summe 50

Ich finde es toll, dass manchmal auch so ein kleines Projekt, das ja tatsächlich noch aus den 80ern stammt, so einen Zuspruch findet. Es geht tatsächlich auch noch ohne PIC, Atmel oder Raspi 😁

Tolot schrieb: würde aber auch 2 nehmen wenn irgendwann wieder möglich.

Noch weitere Kits verfügbar

Ich hab mit Wolfram (mega-hz) beschlossen, dass wir die Auflage gleich auf 70 Stück vergrössern. Es kann sich also noch an der Sammelbestellung beteiligt werden

. Aktueller Stand:

2x Khalo
5x edelro
3x wosch
5x BöserWatz
2x CharlieChaplin
2x mega-hz
2x kgo
5x Martin
2x DjayBee
6x Mathy
2x Olix
2x Franky
2x Brechreiz
2x Sleeπ
2x slx
4x yano
4x dl7ukk
2x Tolot
4x Dr. Irata
2x pps
4x 24sumo

Summe 64 (von 70)

Bitte prüfen, falls ich jemanden vergessen habe oder falsch notiert: Bescheid geben!

. Optionale Tasterplatine

Da die Reset-Platine so großen Anklang findet möchte ich gerne noch folgende Option anbieten:

Der für den Reset benötigten Taster muss ja irgendwo eingebaut werden. Da unverbastelte und mit Löchern versehene XL Gehäuse immer seltener werden gibt es hierfür eine praktische und günstige Möglichkeit: Im Rahmen des tollen 600XL+ Projekts von "kveldulfur" hat der AtariAge User "Overange" kleine schmale Tasten/Schalter Platinen entworfen, die man zerstörungsfrei durch die Lüftungsschlitze montieren kann: https://forums.atariage.com/topic/371939-600xl-and-800xl-adding-switches-or-indicator-leds-with-no-case-modding/

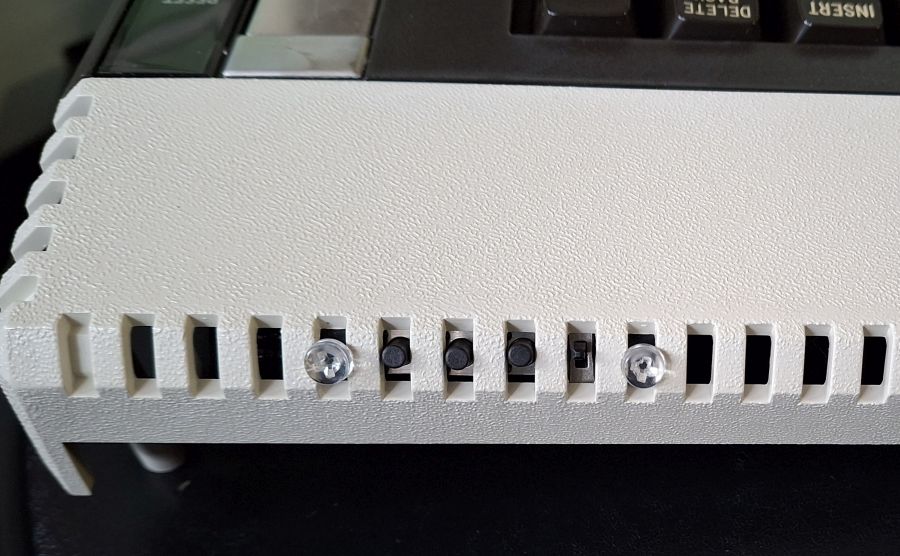

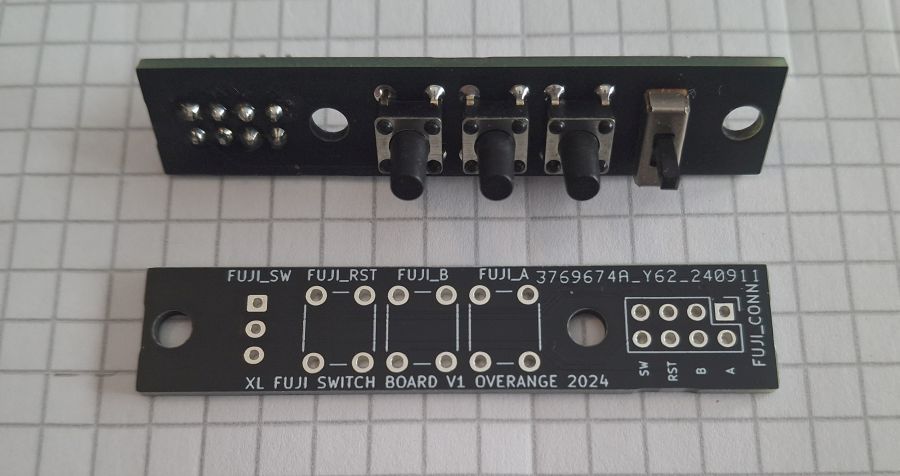

Die kleine Platine mit 3 Tastern und 1 Schalter würde ich optional für den Aufpreis von 1,50€ anbieten (unbestückte Platine mit allen Bauteilen und Befestigungsmaterial) Natürlich kann man einfach auch nur die Platine mit einem Taster bestücken, falls die anderen nicht benötigt werden. Ich schreibe heute oder morgen noch alle wegen der Resetplatine an, dort habt ihr dann die möglichkeit Euch für diese Option zu entscheiden.

Da die speziellen Taster und Schrauben aus China kommen, habe ich da leider 14 Tage Vorlauf: Aus diesem Grund bitte schnell antworten.

yano schrieb: 4 für mich bitte .

Falls du 4 Resetplatinen-Bausätze meinst: Bereits notiert.

Falls du 4 Tastenplatinen meinst: Du hast eine Mail bekommen, darin bitte die Anzahl der Tastenplatinen mit angeben. 😉

. Mail ist unterwegs Soeben ging eine Mail raus, an alle die bisher auf der Vorbestellungsliste stehen. Bitte möglichst rasch darauf antworten, da ich die Bauteile erste bestelle, sobald die endgültige Anzahl feststeht.

Sollte jemand die Mail nicht erhalten haben, dann bitte mich sofort kontaktieren, dann stimmt vielleicht nicht mehr die von mir notierte Mailadresse.

❗ Wichtiges Update: Schaut auch mal in den Spamordner, habe gerade erfahren, dass meine Mails manchmal darin landen. 😞

UserXL schrieb: Hi, ich würde 2 Kaltstart Taster, und 2 Optionale Zusatzplatinen nehmen.

... du bekommst gleich ein Mail.

. 4 Stück sind jetzt noch zu haben !!!

gagan schrieb: wenn noch ein Pärchen vorhanden ist würde ich gerne zuschlagen (1xReset, 1x Schalter). Christian

... ja ist noch zu haben. Schau mal in dein ABBUC Postfach und schreibe mir dann eine Mail.

. Gute Nachrichten: Alle Platinen, Bauteile und Verpackungsmaterial sind bestellt und sollten bis Ende 1. Juni-Woche komplett bei mir eintreffen Meine Kalkulation passt, so dass sich an den angekündigten Kosten nichts mehr ändern sollte.

Hier der aktuelle Stand:

Name  Reset-Platine Tasten-Platine
24sumo    4 2
*atem99   2 ?
BöserWatz 5 5
Brechreiz 2 2
CharlieChaplin  2 0
DjayBee   2 3
*dl7ukk   4 ?
Dr. Irata 4 4
edelro    5 5
gagan     1 1
kgo       2 2
Khalo     2 2
Manfredini66  2 2
Martin    5 5
Mathy     6 4
mega-hz   2 ?
Olix      2 2
pps       2 0
*Sleeπ    2 ?
*slx      2 ?
Tolot     2 1
UserXL    2 2
wosch     3 3
yano      4 4

    69  49

* warte noch auf Antwort auf meine Mailanfrage

Sobald ich alle Mailantworten erhalten habe und die finale Stückzahl für die Kalkulation habe, bekommt ihr in den nächsten Tagen wieder eine Mail mit den Zahlungsinformationen. Der Versand erfolgt dann (wenn nichts dazwischen kommt) in der zweiten Juni-Woche. .

Stefan schrieb: Diese eine (1) nehme ich gerne und auch eine (1) Tastenplatine. 🙂 Kann das klappen ❓ Stefan

@Setfan: Ja du hast Glück, du kannst noch eine Platine haben.

Ich glaube ich habe deine Daten noch nicht. Bitte schreibe mir eine PM hier in mein Postfach und schreibe mir deine E-Mailadresse sowie deine Post-Anschrift. Die weiteren Informationen bekommst du dann per E-Mail.

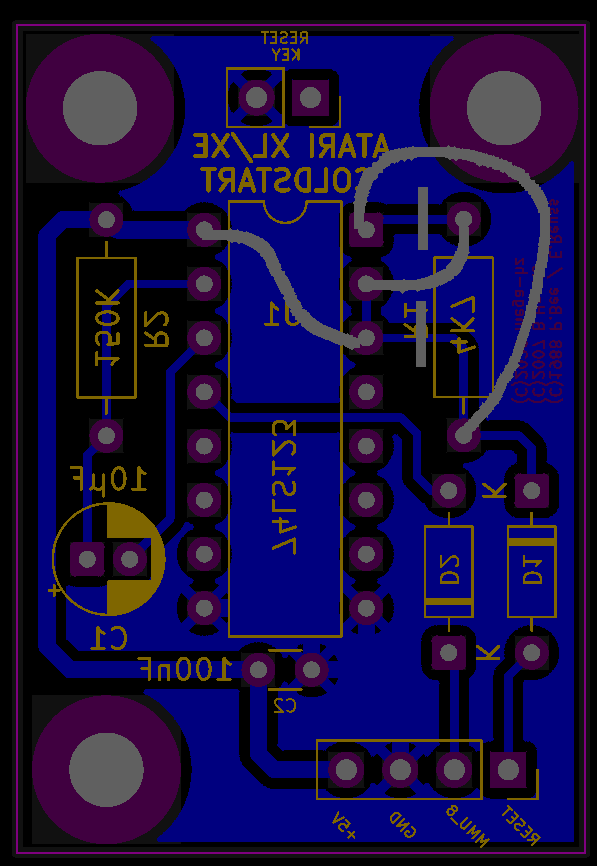

. Es gibt einen kleinen Rückschritt in unserem Projekt. Auf der Platine von Mega-Hz hat sich ein kleiner Fehler eingeschlichen. Auf seinen Testaufbau hatte es keinen Einfluss, aber zusammen mit echter Hardware wird kein Reset ausgelöst. :?

Ist jetzt aber kein Grund die Köpfe hängen zu lassen. Wolfram "mega-hz" hat sofort eine Nachtschicht eingelegt und den Fehler korrigiert. Leider kommen wir nicht darum herum, die Platinen nochmals fertigen zu lassen. Eine Korrektur auf den bereits bestellten Platinen wäre zu zeitaufwändig und vor allem unschön.

Prinzipiell verteuert das die Platine um ca. 45 Cent. Aber die meisten von Euch haben uns ja ein großzügiges Trinkgeld aufgerundet. Das geht jetzt eben anstatt in die örtliche Kneipe zum Platinenhersteller unseres Vertrauen. Die den Rechnungsbetrag nicht aufgerundet haben, müssen natürlich nichts nachzahlen. Falls ihr freiwillig noch 50 Cent nachsenden wollt dürft ihr das natürlich gerne machen, aber es ist niemand dazu verpflichtet.

Es kann aber sein, dass sich dadurch die Auslieferung um eine Woche verzögert.

Um diesmal aber Sicher zu sein habe ich die Schaltung nochmal auf dem Steckbrett aufgebaut und diesmal mit echter Hardware getestet. Siehe Video im Anhang. Im Hintergrund kann man auf dem Oszilloskop schöne sehen, wie beim ersten, normalen Reset die RD5 (MMU Pin 8) auf Low verharrt und beim Kaltreset über den Taster (und auch beim Einschalten) kurz auf High springt.

Original.mp4

@Ich_bins3 @yenzee

Ihr habt Glück. Da ich ja nochmals die Platinen neu bestellen musste habe ich Gleich 75 bestellt. Muss jetzt nur noch ein paar Bauteile nachbestellen, aber das bekommen wir hin.

Ihr bekommt Post.

edelro schrieb: . Fehler passieren... Natürlich überweise ich die 50 Cent pro Platine und hoffe die Mehrheit macht es auch. Wenn die Platine von vornherein 1€ gekostet hätte, hätten wir das ja auch bezahlt!

Vielen Dank für das Verständnis. Aber wie gesagt ... wer eh schon aufgerundet hat braucht nichts mehr nachzahlen ... nach meiner Tabelle hast du eh schon ein nettes Trinkgeld spendiert! Einen kleinen Puffer rechne ich ja eh immer ein, so dass auch mal ein oder zwei Bausätze Puffer sind, falls mal was kaputt oder verloren geht. Also alles gut.

Ich schlage aber nicht gerne zu viel auf, da ich das ja nicht gewerblich mache. Dann wäre das ja keine Sammelbestellung mehr und ich bekomme womöglich noch Besuch vom Finanzamt 😲 Von daher rechne ich immer so, dass ich keinen Gewinn mache ... abgesehen von dem Trinkgeld, zudem aber niemand verpflichtet ist.

. @Ich_bins3 Schau mal in dein Postfach und gib mit möglichst bald Antwort. .

. ... wollte mich nur mal zwischendurch melden, um Gerüchten vorzubeugen, ich hätte mich mit dem Geld der Sammelbestellung auf die Bahamas abgesetzt.

Leider hängt die Bestellung mit den korrigierten Platinen derzeit am Zoll. Da die Verzollung aber vom Platinen Hersteller durchgeführt wird, habe ich da keinen Einfluss.

Alle anderen Teile sind schon da und bereits abgezählt, eingetütet und originalverkorkt von Pahlgruber & Söhne.

Da ich ja genug Zeit hatte und mich recht intensiv mit der Schaltung beschäftigt habe, gibt es eine kleine Modifikation:

Anstatt des 150KOhm Widerstandes wird ein 220KOhm Widerstand verwendet. Dadurch erweitert sich der Impuls an der MMU (RD5) von 400ms auf 700ms. Dadurch hat man eine etwas größere Zeitspanne zum Drücken des Kaltstart-Tasters.

Falls jemand meine Infos im Hardwareforum nicht verfolgt hat: Auf Grund der Beschaltung des Monoflop-ICs (74LS123) wird der RD5 Impuls bereits beim Drücken des Tasters ausgelöst, der eigentliche Reset aber erst beim Loslassen. Aus diesem Grund darf man die Kaltstart-Taste nur kurz drücken:

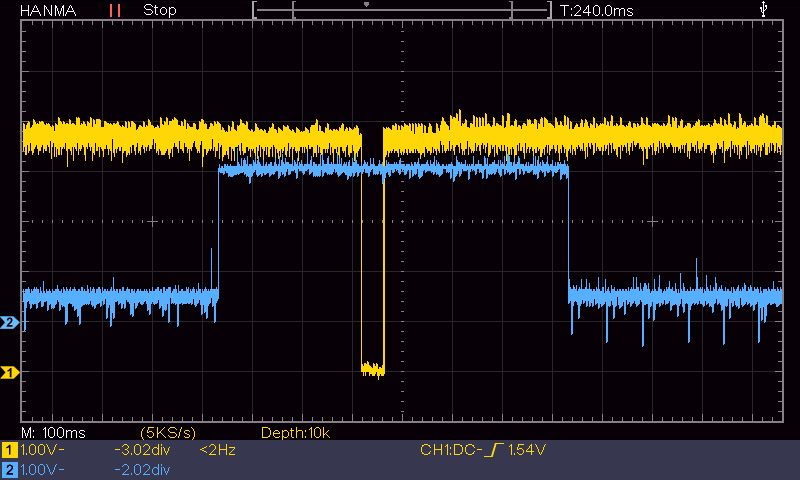

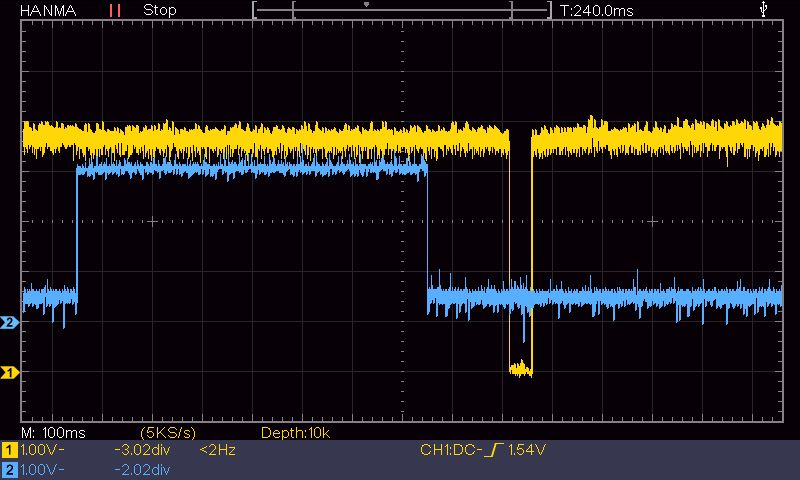

Kurzer Tastendruck: Der Resetimpuls (gelb) findet während des RD5 Impulses an der MMU (blau) statt. Das OS denkt, es wäre ein Modul eingesteckt und macht einen Kaltstart.

Zu lange gedrückt: Der Resetimpuls (gelb) findet erst nach dem RD5 Impul (blau) statt. Das OS sieht kein Modul (was ja auch stimmt) und macht nur einen Warmstart.

. Um mir das Warten zu verkürzen, bis die korrigierten Platinen endlich eintreffen, hab ich mal zwei der fehlerhaften Platinen von Hand korrigiert und bestückt. Zwei Leiterbahnen müssen durchtrennt und 3 Leitungen neu verlegt werden. Das funktioniert zwar ist aber zeitaufwendig und nicht sehr hübsch. Ich denke da waren die 50 Cent Mehrkosten für eine neue Platine gut angelegt:

Also keine Sorge: Ihr bekommt natürlich eine Fehlerfreie Platine, an der nichts nachgebessert werden muss. . .

Funktioniert! Im Hintergrund kann man auf dem Oszilloskop schön sehen wie der Resetimpuls innerhalb des RD5 Signales liegt.

. Im Hardwareforum habe ich mal ein paar Fotos gepostet, die verschieden Möglichkeiten für Punkte zeigen, an denen die einzelnen Signale für die Kaltstartplatine ebgegriffen werden können:

https://abbuc.de/forum/viewtopic.php?p=41555#p41555

.

. Für alle die Platinen von Wolfram bekommen und selber reparieren wollen. Hier die Korrekturen:

.

Independence schrieb: Ich habe so ca 80 Spiele für Atari 1040 ST, alle ohne Hülle und Beschreibung. Wer Interesse hat, bitte PN an carsten.thiel65@freenet.de

... du solltest einfach ein neues Thema im Marktplatz eröffnen:

Dort schreibst du dann als Überschrift "Verkaufe: 80 Spiele für Atari 1040 ST" Und darunter nochmal eine genauere Beschreibung.

Und noch ein Tipp: Keine E-Mailadresse im öffentlichen Forum angeben. Sonst wirst du bald mit Spam zugemüllt. Wer dir Antworten will, kann das über dein persönliches Postfach hier im Forum machen als PM.

... ach ja ... und natürlich herzlich willkommen hier im Forum. Auch wenn es hier in erster Linie um die 8-Bit Modelle von Atari geht, finden sich hier sicherlich auch viele Liebhaber für deine ST Spiele.

. Dokumentation Vorab schon einmal die Dokumentation zu der Sammelbestellung:

Kaltstart-Platine_Auf-Einbau.pdf Diagramme der Platine, Bauteileliste und Bilder der Abgriffpunkte für die Signale.

Tastenplatine-Auf-Einbau.pdf Beschreibt den Aufbau und Einbau der Tastaturplatine. Tipps zur Modifikation der Platine mit nur einem Taster.

Funktionsweise.pdf Ausführliche Beschreibung der Funktionsweise der Kaltstart-Schaltung. Etwas viel Text ... aber vielleicht interessiert sich ja jemand für die Details.

Falls es darüber hinaus noch Fragen gibt könnt ihr die gerne im zugehörigen Beitrag im Hardware-Forum stellen: https://abbuc.de/forum/viewtopic.php?f=3&t=5100

.

... dann kann ich die Sendungen am Wochenende fertig machen 😀 .

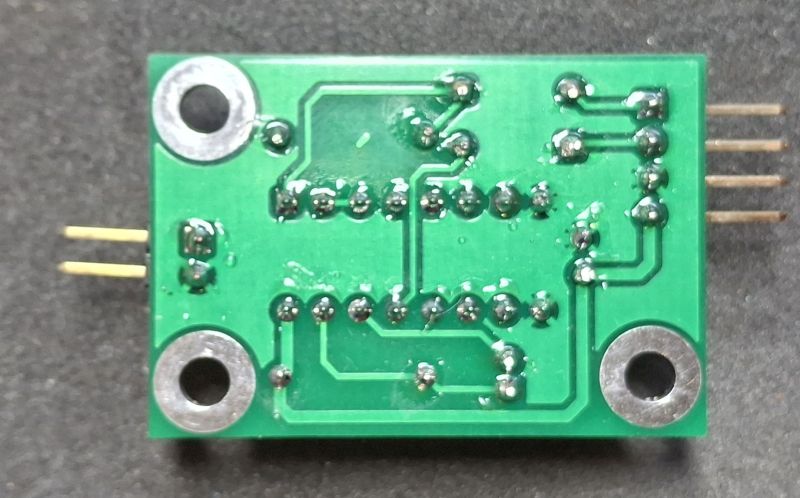

. ... gerade Feierabend und schnell mal die erste Platine bestückt.

Fnktioniert bestens 😁

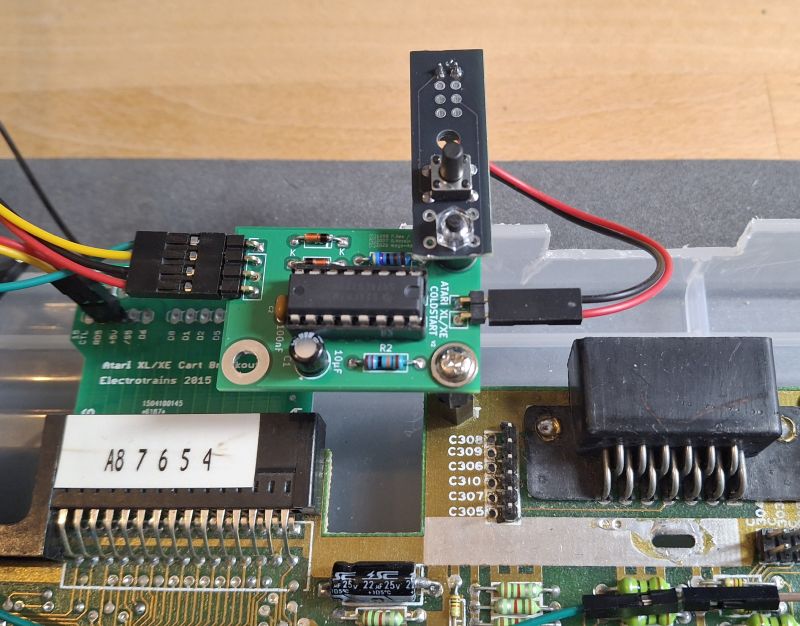

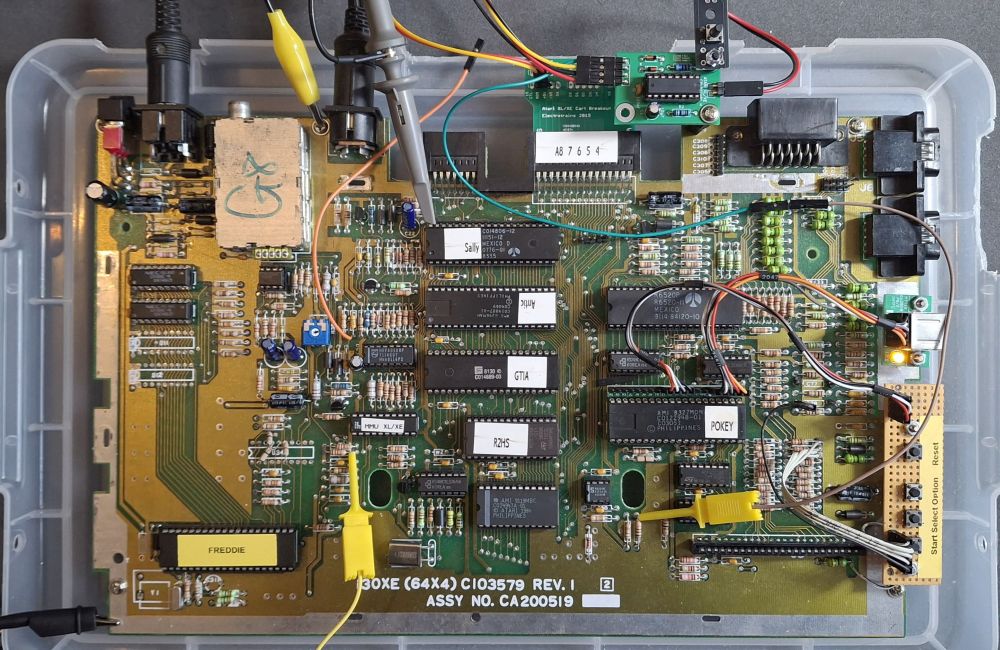

. ... gleich mal in mein Testboard integriert ...

... und Testvideo erstellt.

Erst erfolgt ein normaler Warmstart über die reguläre Reset-Taste. Im Hintergrund auf dem Oszi kann man den Resetimpuls sehen. Das RD5 Signal (blau) bleibt low.

Danach dann über die Kaltstartplatine ein Reset. Wieder auf dem Oszi zu sehen, der Reset-Impuls (gelb) - aber diesmal innerhalb des RD5 Signals auf Hi.

Und abschließend nochmal ein Warmstart. .

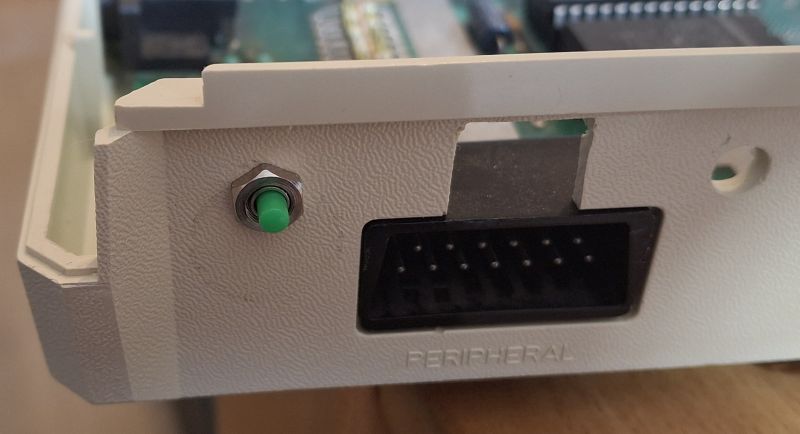

. Falls jemand einen normalen Taster in das Gehäuse einbauen will oder muss. Den kleinsten mit Schraubgewinde den ich gefunden habe ist der Hier:

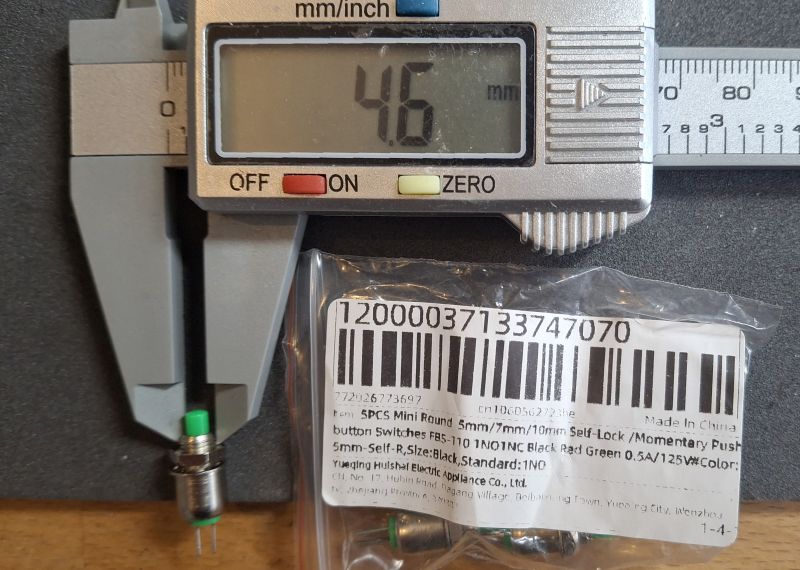

benötigt eine 5mm Bohrung. Und das Gewinde ist mit 3,2mm gerade lang genug für das XL Gehäuse.

Ich habe ihn bei Aliexpress gefunden:

https://de.aliexpress.com/item/1005006428007609.html?spm=a2g0o.order_list.order_list_main.104.677f5c5fpXBpXz&gatewayAdapt=glo2deu .

@Burkhard: Das bekommen wir hin. Ich schreib dir eine Nachricht.

, Ich war noch fleissig:

... die ersten 10 Sendungen gehen morgen früh in den gelben Kasten.

Sie Auswahl der 10 ist rein Zufällig: Khalo, wosch, CharlieChaplin, kgo, DjayBee, Brechreiz, Sleeπ, slx, Tolot, pps

. Atarianer1 und Burkhard:

Schaut mal in euer privates Postfach hier im Forum ... ihr habt eine Nachricht von mir.

. ... und die nächsten 10 Sendungen sind verpackt und gehen morgen auf die Reise. (UserXL, atem99, Manfredini66, gagan, cpg, Ich_bins3, yenzee, Marco67. yano, Dr. Irata)

Ich denke dass ich auch noch bis zur Briefkastenleerung morgen die letzten 6 Sendungen fertig bekomme. .

. Noch eine große Bitte:

Gebt doch bitte per Mail oder hier im Forum eine kurze Rückmeldung, sobald die Sendung angekommen ist. Und falls etwas fehlt oder nicht in Ordnung ist natürlich auch.

Danke .

... die letzten 5 sind auch gepackt.

Somit gehen morgen alle Sendungen raus. Mit Ausnahme der beiden Nachzügler Atarianer1 und Burkhart. Da warte ich noch auf Bauteile. Und die Sendung von "Stefan" wartet noch auf den Zahlungseingang 😉

. Noch ein wichtiger Hinweis:

Falls es nicht auf den letzten mm ankommt, dann verwendet den beigelegten IC Sockel.

Wolfram "mega-hz" plant eine kleine Plugin Platine, die anstatt des 74LS123 eingesetzt wird.

Sleeπ schrieb: Thx, auch für die Doku! 🙂

... sehr gerne und hier noch ein kleiner Nachtrag zur Doku:

Ich habe mal den Originalbeitrag aus dem Compy-Shop Magazin von 1988 in ein PDF gedruckt:

Artikel.pdf

. @Atarianer1: Bitte melde dich!

Du hast Nachrichten in deinem Postfach. .

. Falls jemand die Kaltstartplatine in das 600XL+ Remake von Kveldulfur einbauen möchte, die Abgriffs Punkte für Reset und MMU8/RD5 habe ich im zugehörigen Hardware-Forum beschrieben:

https://abbuc.de/forum/viewtopic.php?p=41656#p41656 .

Ich_bins3 schrieb am 10.10.2026 17:27:

Erhard schrieb am 10.10.2026 11:07:

Ich_bins3 schrieb am 10.10.2026 10:46:

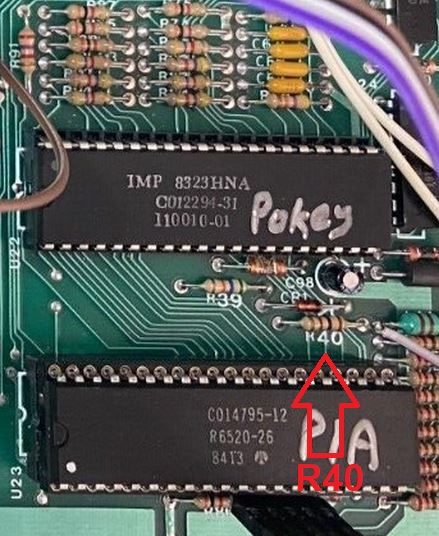

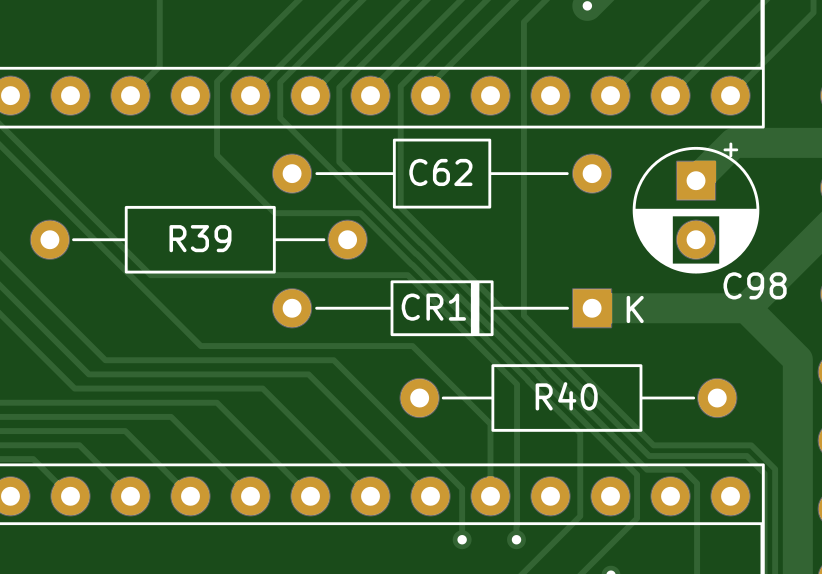

Ich bräuchte mal Hilfe. Leider finde ich auf meinem Board (800XL) die Punkte nicht. So gibt es z.B. den R40 nicht, oder zumindest nicht dort...

Auf dem 800 XL Mainboard ist vorne rechts die PIA (6520) und dahinter der POKEY. Dazwischen ist ein Elko. In Richtung PIA sind vor dem ELKO eine Diode und ein Widerstand. Der Widerstand ist R40.

Leider eben nicht...unter der MMU sieht es auch anders als auf den Bildern aus, dort ist ein NE555...

Wenn dort ein NE555 sitzt, dann hast du eine 800XLF

Das ist ein später 800XL mit Freddie. Der hat die Resetschaltung eines XE implementiert. Dann ist klar, dass das anders aussieht.

Dafür hatte ich tatsächlich keine Anleitung für die Kaltstartplatine. Ich muss mir morgen erst mal meinen eigenen 800XLF auskramen und dann schau ich mal, wo man die Kaltstarplatine anschließen muss ....

... kanst du bitte mal ein Bild von dem Board hier einstellen, zumindest der Ausschnitt mit der MMU und dem 555er ...

Ich_bins3 schrieb am 10.10.2026 18:42:

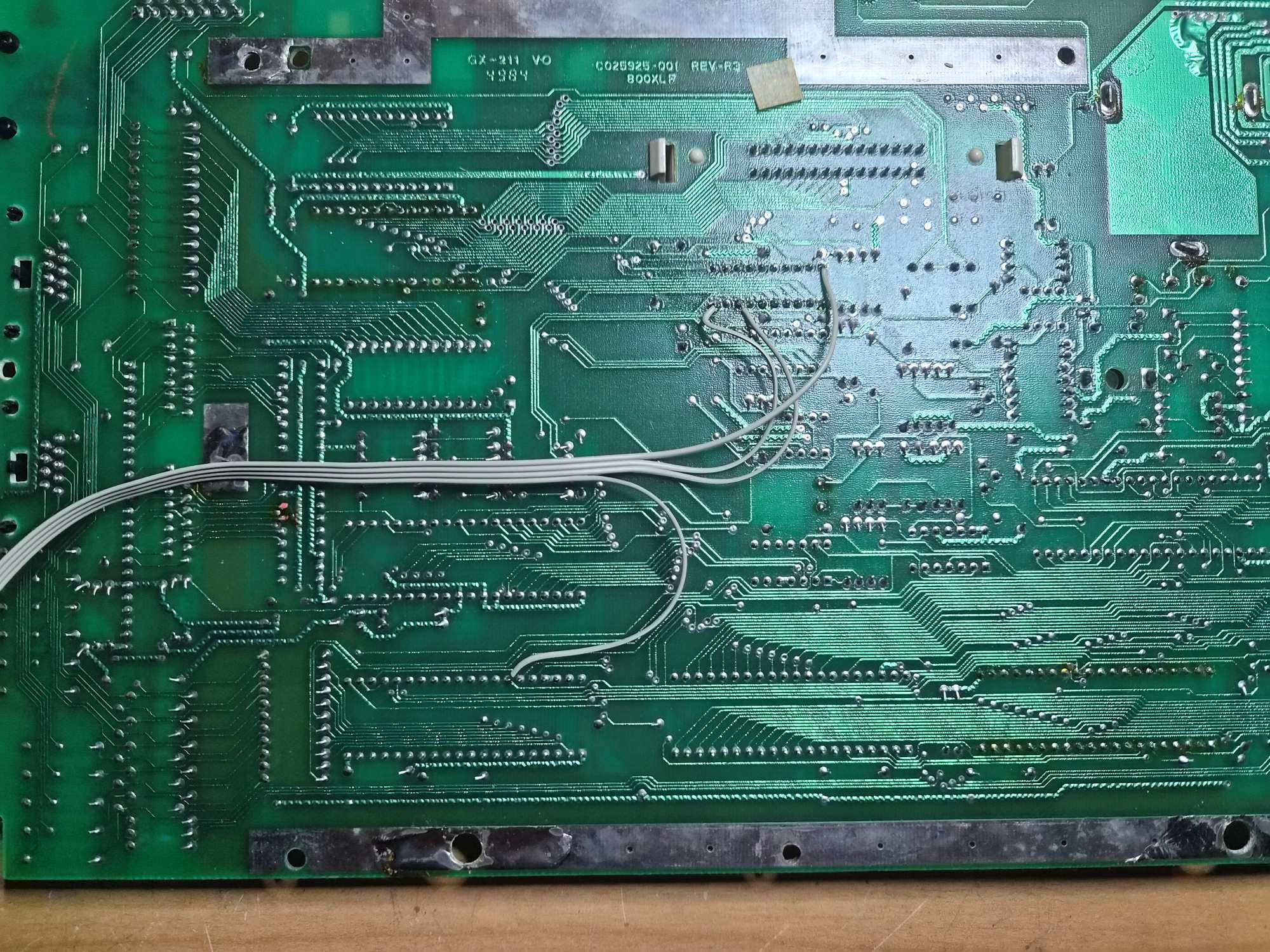

Hab ich weiter ober schon gemacht...

Noch ein klein wenig Geduld. Ich habe eben meinen XLF aufgeschraubt und mir die Schaltung rausgesucht....

Gibr mir ein paar Minuten.

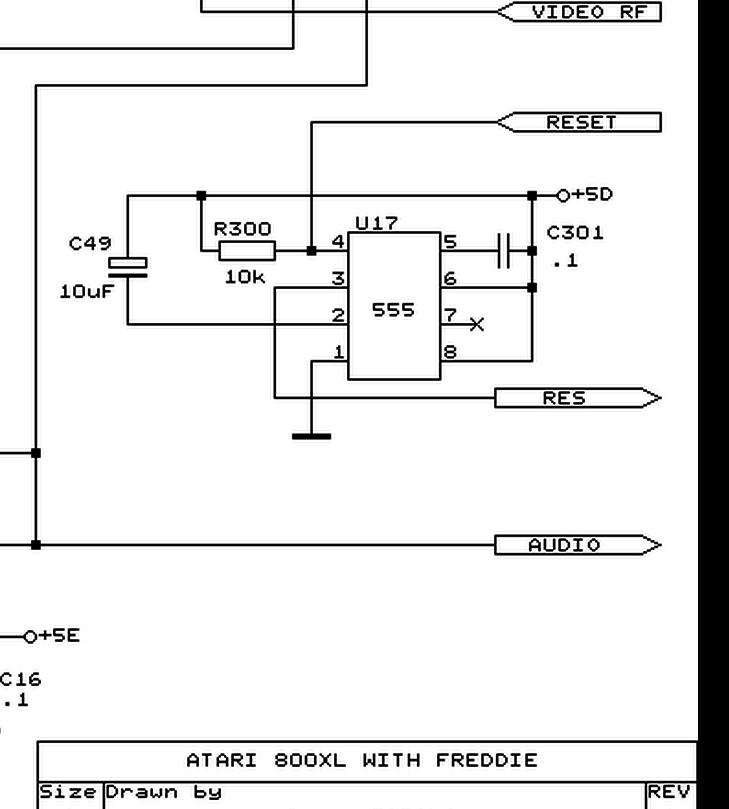

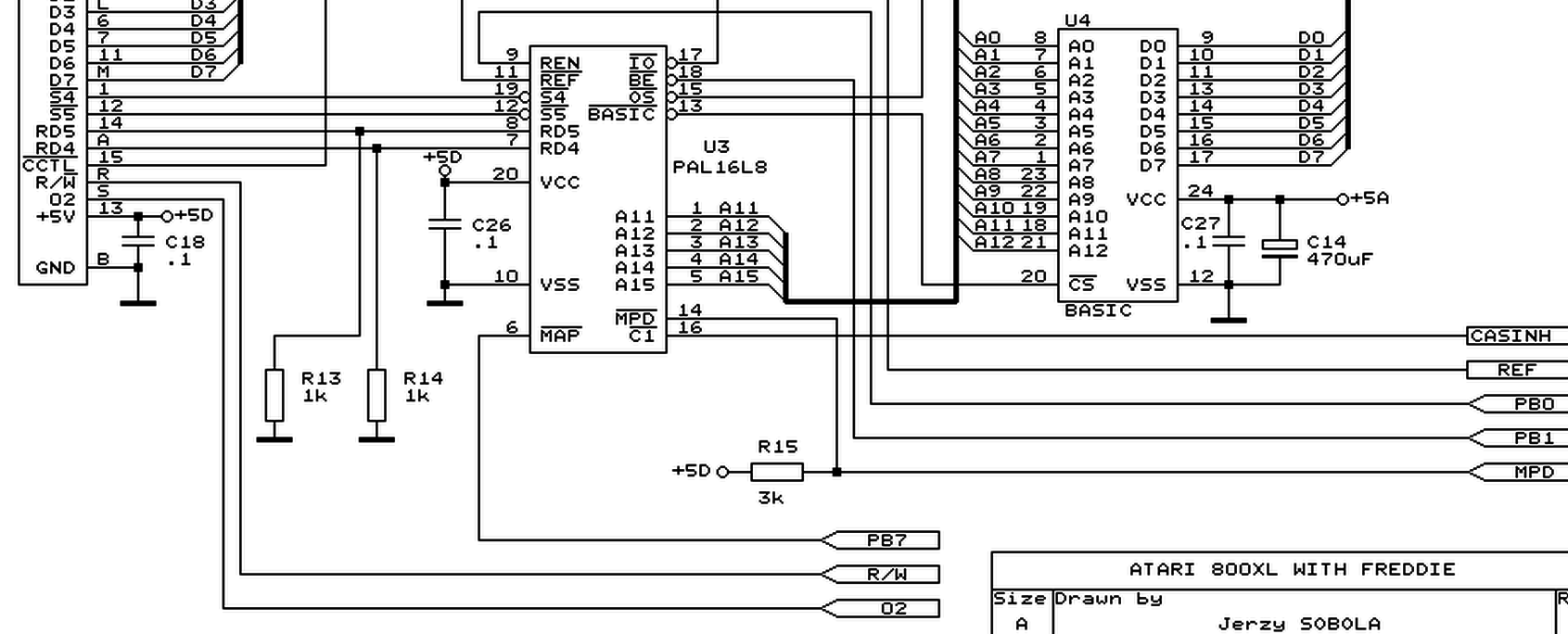

Das ist die Resetschaltung beim XLF:

Geh mal also mit dem Reset-Ausgang der Kaltstartplatine nicht an die PIA sondern an Pin 4 des 555 (oder an R300).

... hab es aber selber noch nicht getestet ....

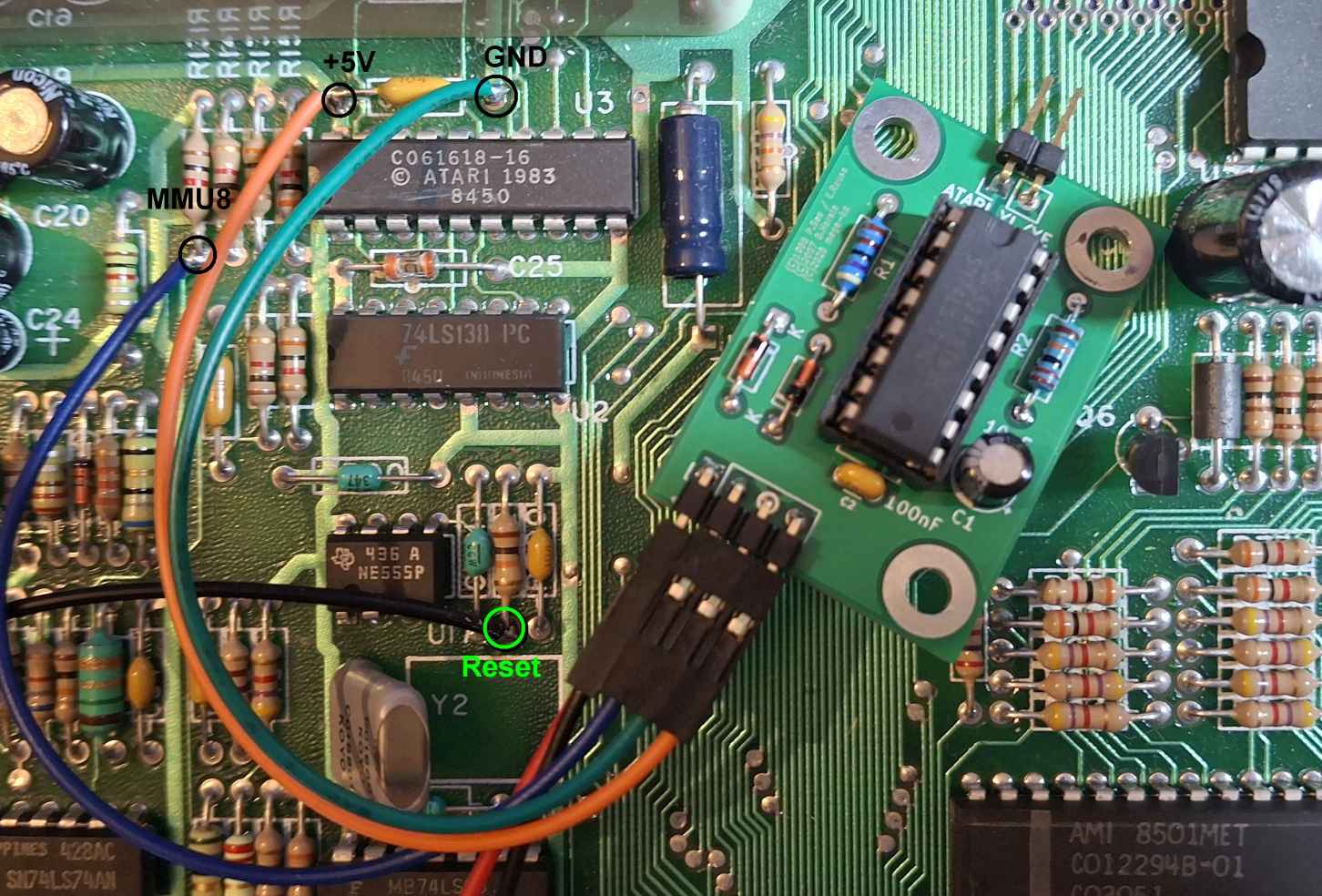

... und natürlich von der Kaltstartplatine MMU8 an die MMU Pin 8 oder R13

Hab es auch gerade nochmal getestet.

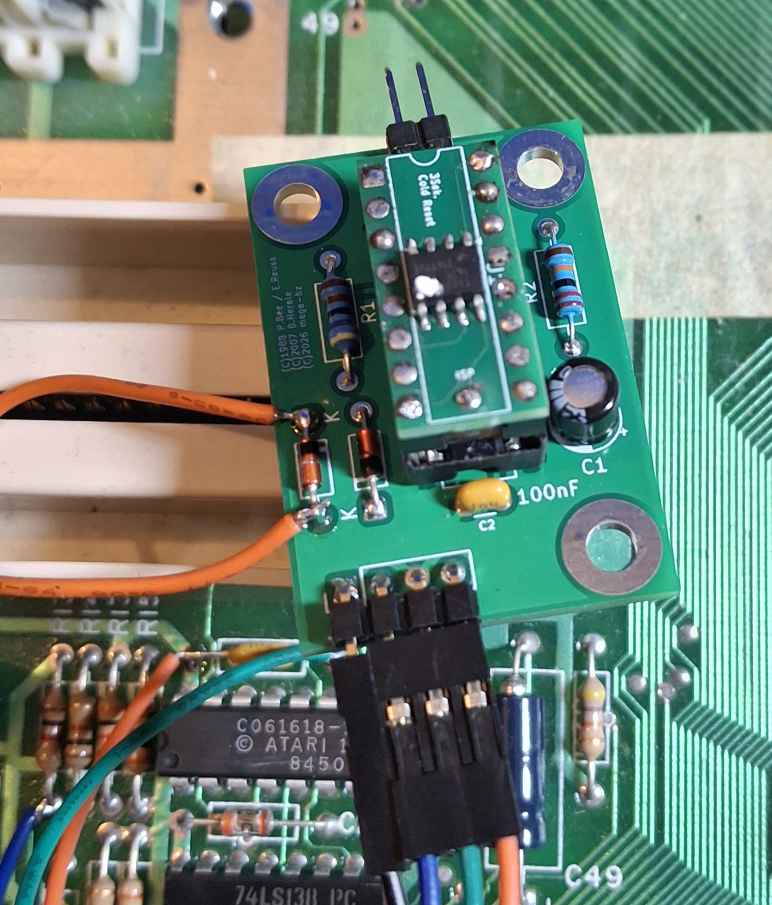

Für alle hier die Abgriffpunkte für den 800 XLF:

Ich muss mich übrigens korrigieren:

Ich habe immer geschrieben und bin auch davon ausgegangen, dass der 800XLF die selbe Resetschaltung hat wie der XE. Ist aber nicht so, das ist mir eben aufgefallen. Zwar nutzt er auch den NE555 ist aber anders beschaltet und hat auch NICHT das Resetverhalten des XE.

Er verhält sich wie ein XL: Beim Drücken von Reset wird der Bildschirm schwarz, so lange bis man Reset loslässt und dann wird erst gestartet.

Beim XE ist es ja so, dass beim Reset bereits beim Drücken der Reset ausgeführt wird und nicht erst beim Loslassen der Reset-Taste.

Und nochmal zur Erinnerung:

Für den Kaltstart mit der Kaltstartplatine, den Kaltstart-Taster nur kurz drücken!

... und wenn wir gerade beim Thema sind kann ich auch noch ein kleines Geheimnis lüften:

Wolfram (mega-hz) hat ja eine moderne Weiterentwicklung der Kaltstartplatine am Start ABBUC des Hardware-Wettbewerbs 2026: Das Smart-Reset+

... und als Abfallprodukt hat er noch dir Kaltstart-Tiny Platine entwickelt. Einfach den 74LS123 aus dem Sockel heben ... die Tiny-Platine statt dessen drauf und nur noch D1 mit einem Draht überbrücken. Schon hat man ein Smart-Reset-Light:

Der zusätzliche Resettaster wird dann nicht mehr benötigt. Man steuert die Kaltstartfunktion über die länge des Resttastendrucks:

Normaler kurzer Resettastendruck: Normaler Reset - wie bei einem nativen Rechner Langer Resettastendruck (so was um die 4 Sekunden): Kaltstart

Kein zusätzlicher Taster mehr notwendig und die Verkabelung kann beibehalten werden.

Erhard schrieb am 11.10.2026 06:39:

Dann bietet sich ja eine neue Platine an, wo das Teil von der Huckepackplatine direkt drauf ist, damit man nicht so einen "Turm" hat, oder?

Theoretisch ja, aber eigentlich kann man dann direkt die neue Smart-Reset+ Platine von Wolfram nehmen. Die ist kleiner, hat noch ne schöne Mehrfarb-LED drauf die anzeigt, wann man lange genug Reset gedrückt hat und noch ein paar andere Vorteile. Die wird es sicherlich nach dem Hardware-Wettbewerb geben.

Ich überlege ob ich für mich eine Kaltstart-Tiny-MMU Sockelplatine mache. An der MMU liegen 3 der 4 Signale an. Die kleine Platine wäre dann so groß wie ein IC-Sockel und würde den Sockel der MMU ersetzen. Von dort müsste dann nur noch eine einzige Leitung zu RESET gezogen werden.... mal sehen ob ich da mal dazu komme.
