Flach-Bildschirme - Konverter für A8 Computer

Sleeπ 17.08.2021 12:18

Edit: Ich ziehe die Daten nach und nach aus dem alten Forum hier rüber. Leider sind die Bilder dort nicht mehr vorhanden / sichtbar.

Neue Informationen zu aktuelleren Geräten sind stets willkommen!

Für Fragen à la "Ist Fernseher xy für den ATARI geeignet?" bitte ein eigenes Thema aufmachen; hier nur gesicherte Erfahrungen posten.

Zuletzt aktualisiert am: 11. Dezember 2025

Hier die angesprochenen Geräte alphabetisch geordnet:

https://abbuc.de/forum/viewtopic.php?p=38480#p38480 11.12.2025 https://abbuc.de/forum/viewtopic.php?p=38506#p38506 13.12.2025

Beamer: https://abbuc.de/forum/viewtopic.php?p=155#p155 10.11.2006 V 10.11.2006 https://abbuc.de/forum/viewtopic.php?p=157#p157 11.11.2006

PC-Karten/Sticks: https://abbuc.de/forum/viewtopic.php?p=331#p331 13.07.2010 https://abbuc.de/forum/viewtopic.php?p=330#p330 13.07.2010

Interne Erweiterungen: Sophia RGB Sophia DVI Sophia 2

https://abbuc.de/forum/viewtopic.php?p=343#p343 28.04.2016

Sleepy

Um eine Zusammenfassung der Tauglichkeit erhältlicher LCD/TFT/CRT Bildschirme zu bekommen, bitte den 2. Post dieses Threads zitieren und ausfüllen, wenn ihr ein Gerät getestet habt. Und bitte lasst die Punkte da, ist lesbarer!

Ihr könnte auch ein Bild des Gerätes einfügen, wenn ihr wollt, aber bitte nicht grösser als 800x600 Pixel, denkt an die Modem-User.

Am Ende wird das eine Entscheidungshilfe sein, die es in der Form noch nicht gibt. Welches Magazin testet schon mit alten Homecomputern?

Gruss, Stefan

Sleeπ

Sleeπ 17.08.2021 12:19

Getestetes Gerät :........................................ Ladenpreis :.................................................. Getestet mit (Atari System) :....................... Hat Eingang für FBAS (composite) :............. Hat Eingang für S-Video (Y/C) :..................... Mit welchem Signal getestet :....................... Bildeindruck (gut, mässig, übelst) :.............. Tuner (Analog/digital/keiner) :....................... Sonstiges (Austattung, Anfassqualität) :......

Sleeπ

Sleeπ 17.08.2021 12:20

Commodore 1084S-P1 / von Beetle » Mi 1. Nov 2006, 14:41 Getestetes Gerät :........................................ Commodore 1084S-P1 Ladenpreis :.................................................. eBay: 25€ Getestet mit (Atari System) :....................... 800XL mit S-Video Mod Hat Eingang für FBAS (composite) :............. ja Hat Eingang für S-Video (Y/C) :..................... ja Mit welchem Signal getestet :....................... Beide Bildeindruck (gut, mässig, übelst) :............... FBAS mässig, Y/C sehr gut Tuner (Analog/digital/keiner) :....................... keiner Sonstiges (Austattung, Anfassqualität) :...... Das war noch Wertarbeit, Da CRT Monitor, leider in den ...................................................................... Ecken nicht ganz so scharfes Bild, Geometrie nicht perfekt

Sleeπ

Sleeπ 17.08.2021 12:22

Hami H-8006 PC+AV+TV 8" TFT / von cas » Mi 1. Nov 2006, 15:08 Getestetes Gerät :Hami H-8006 PC+AV+TV 8" TFT Ladenpreis : 150 Euro Chinaimport bei EBay (2005) Getestet mit (Atari System) : Atari800 XL mit SVideo Mod Hat Eingang für FBAS (composite) : ja Hat Eingang für S-Video (Y/C) : ja Mit welchem Signal getestet : beide Bildeindruck (gut, mässig, übelst) : beide mässig bis gut Tuner (Analog/digital/keiner) : analog Sonstiges (Austattung, Anfassqualität) :...... Hat VGA Eingang und kann 640x480@52Hz darstellen (PC)

Sleeπ

Sleeπ 17.08.2021 12:25

X4tech SOL8 DVB-T TV / Medion MD30108H / von FlorianD » Mi 1. Nov 2006, 23:55 Getestetes Gerät : X4tech SOL8 DVB-T TV (vermutlich baugleich mit Medion MD30108H)

8"/20cm Bilddiagonale, 3640480 Pixel

Ladenpreis : 199 EUR bei conrad

Getestet mit (Atari System) : 130XE

Hat Eingang für FBAS (composite) : ja (gelbe Chinchbuchse)

Hat Eingang für S-Video (Y/C) : ja (MiniDIn4 Buchse=Hosidenbuchse)

Mit welchem Signal getestet : beide

Bildeindruck (gut, mässig, übelst) : FBAS gut, SVideo mäßig (liegt wohl an meinem ATARI)

Tuner (Analog/digital/keiner) : DVB-T, sogar auch als Ausgang, man kann das Gerät als DVB-T Tuner nutzen und auf einem anderen Bildschirm gucken. Hat auch einen analogen Tuner.

Sonstiges (Austattung, Anfassqualität) : in schwarz und silber erhältlich, gibt es auch mit LiIon Akku, Zubehör: Fernbedienung, Ohrhörer, Ständer, Tasche, Zigarettenadapter fürs Auto, Netzteil, FBAS-Stereo-auf-3,5mm-4fach-Klinkenstecker-Kabel, hat VGA-Eingang!

von u0679 » Mi 15. Nov 2006, 21:54 Yippie...ja er ist es. Und das Bild ist wirklich unter FBAS super!!

Freu 😀

von Artax » Fr 24. Nov 2006, 20:36 Hallo,

da ich das gleiche TFT habe wie Florian (Also X4-Tech SOL8) kann ich mich Florian nur anschließen. Habe meines ebenso bei Conrad für 199€ gekauft und es nicht bereut. Bild ist bei FBAS gut S-Video geht bei mir nur ohne Farben. Da der ATARI800XL noch orginal ist habe bestimmt auch da noch Chancen. Habe gerade gesehen das ALDI SÜD ab nächsten Donnerstag das Schwestergerät von Medion für 149€ im Angebot hat. Das Gerät ist soweit ich weiß technisch, bis auf den fehlenden VGA-Anschluß, baugleich mit meinem. Hoffe dies ist vielleicht interessant für den einen oder anderen. Bei Fragen schickt mir einfach eine PM.

Artax

Sleeπ

Sleeπ 17.08.2021 12:26

Grundig Amira 17" / von Sleepy » Sa 4. Nov 2006, 20:52 Getestetes Gerät :........................................Grundig Amira, 17", Stereo-Tuner, mit VGA-Eingang (1280x1024) Ladenpreis :..................................................400€ Getestet mit (Atari System) :.......................800XL Hat Eingang für FBAS (composite) :.............ja, Scart, Cinch Hat Eingang für S-Video (Y/C) :.....................ja, Hosiden Mit welchem Signal getestet :.......................beide Bildeindruck (gut, mässig, übelst) :..............Y/C: mässig, FBAS: sehr mäßig Tuner (Analog/digital/keiner) :.......................analog Sonstiges (Austattung, Anfassqualität) :......Lackierung des Gehäuse geht schnell ab, bei Verwendung als PC-Monitor eingebaute Stereo-Lautsprecher NICHT nutzbar, umschalten zwischen Programmen & PC/TV-Betrieb sehr langsam, hohe Auflösung schlecht erkennbar, 1024x768 O.K., TV-Bild im Vergleich zu unserem über 16 Jahre altem CRT-TV eher schlecht.

Sleeπ

Sleeπ 17.08.2021 12:28

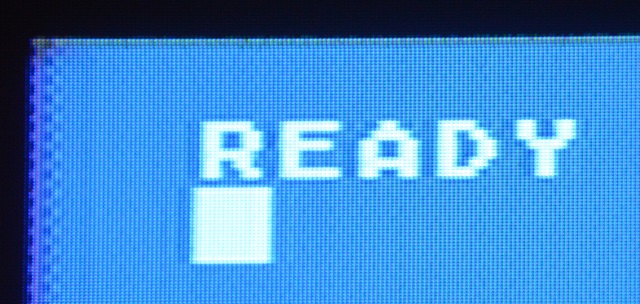

Conrad Video Console II / von Tigerduck » So 5. Nov 2006, 16:00 Getestetes Gerät :..................................Conrad Video Console II. Ladenpreis :............................................Euro 79,95 Getestet mit (Atari System) :...................130 XE , 800 XE, 65 XE, 800 XL Hat Eingang für FBAS (composite) :.........JA Hat Eingang für S-Video (Y/C) :................JA Mit welchem Signal getestet :..................Beide Bildeindruck (gut, mässig, übelst) :..........XE Reihe: FBAS übel, S-Video mässig bis gut, ..........................................................XL: Nur schwarz-weiss Bild, FBAS übel, S-Video scharf Tuner (Analog/digital/keiner) :.................keiner Sonstiges (Austattung, Anfassqualität) :.Es handelt sich hier um einen Converter der mit jedem Monitor mit VGA-Eingang funktioniert.Es gibt folgende Anschlüsse: - S-Video IN (Hosiden) - Video IN (FBAS-Chinch) - VGA IN (Als runder Stecker so wie S-Video) - Audio OUT (Klinke) - PC Audio IN (Klinke) - AV Audio IN (Klinke) - VGA OUT (D-Sub) Ich habe das Gerät an einem ACER 17'' TFT Bildschirm getestet. Es sollte aber mit jeden anderen VGA-Monitor TFT (max. 1280x1024)oder CRT funktionieren. Eine Fernbedienung ist im Lieferumfang vorhanden.

Sleeπ

Sleeπ 17.08.2021 12:30

ACER F 17 / von Wolfgang » Fr 10. Nov 2006, 19:15 Getestetes Gerät :........................................ACER F17 Ladenpreis :..................................................235 Euro im Intenet Getestet mit (Atari System) :.......................800 XL Hat Eingang für FBAS (composite) :.............Ja Hat Eingang für S-Video (Y/C) :.....................Ja Mit welchem Signal getestet :.......................FBAS S-Video, Scart Bildeindruck (gut, mässig, übelst) :.............. mässig Tuner (Analog/digital/keiner) :.......................Ja DVBT/Analog Sonstiges (Austattung, Anfassqualität) :......VGA/DVI ..................................................................... Bild geht, habe schlechte Vergleichsmöglichkeiten, da mein alter Monitor, schon fast blind war. Im Vergleich dazu, toll! S-Video hat ein sehr, sehr leises Audiosignal. Scart bringt die gewohnte Lautstärke. TV Eingang habe ich noch nicht probiert. Das Gerät hat ein wirklich geiles Design! Bringe bald ein Foto!

Sleeπ

Sleeπ 17.08.2021 12:31

7" TFT Pollin600083 / von Nille » Fr 10. Nov 2006, 20:45 Getestetes Gerät :........................................7" TFT von Pollin600083 Ladenpreis :..................................................79,95 Getestet mit (Atari System) :.......................800 XL Hat Eingang für FBAS (composite) :.............Ja 2x Hat Eingang für S-Video (Y/C) :.....................Nein Mit welchem Signal getestet :.......................CompVideo Bildeindruck (gut, mässig, übelst) :..............mässig Tuner (Analog/digital/keiner) :.......................keiner Sonstiges (Austattung, Anfassqualität) :......Audio -Teil (sehr leise) Fernbedienung, Versorgung über 12V

Sleeπ

Sleeπ 17.08.2021 12:33

A+K X10 Beamer / von Nille » Fr 10. Nov 2006, 20:49 Getestetes Gerät :........................................A+K X10 Beamer Ladenpreis :.................................................. ~ 600 € Getestet mit (Atari System) :.......................800XL Hat Eingang für FBAS (composite) :.............ja Hat Eingang für S-Video (Y/C) :.....................ja Mit welchem Signal getestet :.......................CompVideo Bildeindruck (gut, mässig, übelst) :..............sehr gut Tuner (Analog/digital/keiner) :.......................keiner Sonstiges (Austattung, Anfassqualität) :......Beamer übliche Ausstattung, DLP Gerät mit 1024x768 Auflösung .....................................................................

Sleeπ

Sleeπ 17.08.2021 12:34

Beamer NEC MT810 / von Nille » Fr 10. Nov 2006, 20:52 Getestetes Gerät :........................................Beamer NEC MT810 Ladenpreis :..................................................damals 15000,- DM Getestet mit (Atari System) :.......................800Xl/130XE Hat Eingang für FBAS (composite) :.............ja Hat Eingang für S-Video (Y/C) :.....................ja Mit welchem Signal getestet :.......................CompVideo Bildeindruck (gut, mässig, übelst) :..............mässig Tuner (Analog/digital/keiner) :.......................keiner Sonstiges (Austattung, Anfassqualität) :......800x600 Auflösung mit 3 Fach LCD Technik und Megagroßer Prismen Optik, Nachteil Ersatzlampen um die 300 - 600 €

Sleeπ

Sleeπ 17.08.2021 12:39

Beamer Sony VPH-1272qm / von Beetle » Sa 11. Nov 2006, 03:26 hehe, an Beamer hab ich gar nicht gedacht

Getestetes Gerät :........................................ Sony VPH-1272qm Ladenpreis :..................................................ehemals 46.000 DM Getestet mit (Atari System) :....................... 800XL mit S-Video Mod Hat Eingang für FBAS (composite) :.............ja Hat Eingang für S-Video (Y/C) :.....................ja Mit welchem Signal getestet :.......................beide Bildeindruck (gut, mässig, übelst) :..............FBAS Gut (soweit das Signal es hergibt) Y/C sehr gut Tuner (Analog/digital/keiner) :.......................keiner Sonstiges (Austattung, Anfassqualität) :......Gute Haptik, 67kg schwer, Bombenqualität .....................................................................komplizierte Bildjustage, da CRT-Projektor .....................................................................hängt in meinem Kino

Sleeπ

Sleeπ 17.08.2021 12:47

Funai LCD-A 1506 / von Bernd » Mo 7. Mai 2007, 22:59 Hallo zusammen,

hier mein neuer LCD Fernseher Marke Funai LCD-A 1506 mit 38cm Diagonale, 9,9cm tief und einer Auflösung von 640x480. Erworben heute bei MediMax Hannover für 199.95 Euro. Die Übertragung vom Atari erfolgte über S-Video.

Getestetes Gerät :........................................Funai LCD-A 1506 Ladenpreis :..............................................199.95 Euro Getestet mit (Atari System) :.......................800XL Hat Eingang für FBAS (composite) :.............ja Hat Eingang für S-Video (Y/C) :.....................ja Mit welchem Signal getestet :.......................S-Video Bildeindruck (gut, mässig, übelst) :..............gut Videosystem...............................................PAL / NTSC Tuner (Analog/digital/keiner) :.......................Analog mit Videotext Sonstiges (Austattung, Anfassqualität) :......640x480 Auflösung LCD Technik

Was mir sehr gut gefällt - schwarz ist wirklich schwarz und fällt nicht grau aus.

Bilder sagen doch mehr aus

Bild Bild Bild Bild

Bernd

Nachtrag von CharlieChaplin vom 13.07.2024:

Nachtrag zum Funai 1506 und 2005:

Habe mir vor ein paar Tagen einen Funai 1506 und vor ca. zwei (oder drei?) Jahren einen Funai 2005 gebraucht zugelegt. Viele Abbucianer haben eines dieser Geräte und auf der JHV konnte man oftmals eine lange Tischreihe von 5-8 Tischen mit diesen TV's sehen. Alle Geräte zeigten gute bis sehr gute A8 Bilder.

Nur bei meinem zuerst erworbenen Funai 2005 war das leider nicht so. Er machte seltsame "Streifen", wie man sie vom A8 kennt, wenn er zwei Grafikmodi (z.B. Gr. 9 + 11 oder Gr. 8+9) mischt. Auf eine Zeile Farbe folgte eine Zeile schwarz, dann wieder eine Zeile Farbe und eine Zeile schwarz, usw. Dieses Streifenproblem trat leider beim Funai bei allen Grafikmodi des A8 auf. Zudem waren die Farben total verfälscht, die grüne Hintergrundfarbe im Selftest z.B. waren bei mir rot-schwarze Streifen. (Getestet mit Scart, S-Video und Composite.) Dadurch war der Funai 2005 für mich ziemlich unbrauchbar und stand jahrelang zumeist ungenutzt herum.

Kürzlich habe ich mir dann noch einen Funai 1506 besorgt und ich musste leider feststellen, er hatte das gleiche Problem, wie der Funai 2005 - Streifen und falsche Farben. Ebenfalls wieder getestet mit Scart, S-Video und Composite. Also scheinbar erneut ein Fehlkauf. Aber warum hatten die Abbucianer alle so gute Bilder damit und ich nicht ?

Da mir eine Anleitung fehlt, habe ich sodann (etwas frustriert) einfach wahllos auf der Fernbedienung (die vom Funai 2005 stammt, jedoch beim 1506 genauso funktioniert) Knöpfe gedrückt. Und irgendwann hatte ich ein super Atari Bild, ganz ohne Streifen! Wie das? Und welche Taste hatte ich gedrückt ? Nun, es war die Taste zum umschalten der TV-Norm, drückt man sie einmal so erscheint "Auto" und nix weiter passiert (immer noch Streifen), drückt man sie 2x erscheint "PAL" und man hat ein streifenfreies super Atari Bild. Drückt man die Taste 3x erscheint "NTSC 3,58" und für den Bruchteil einer Sekunde hat man ein Bild, dann nur noch Geflacker. Drückt man die Taste 4x so erscheint "NTSC 4,43" und man sieht ausschließlich Geflacker. Zweimal drücken für PAL war also die Lösung!

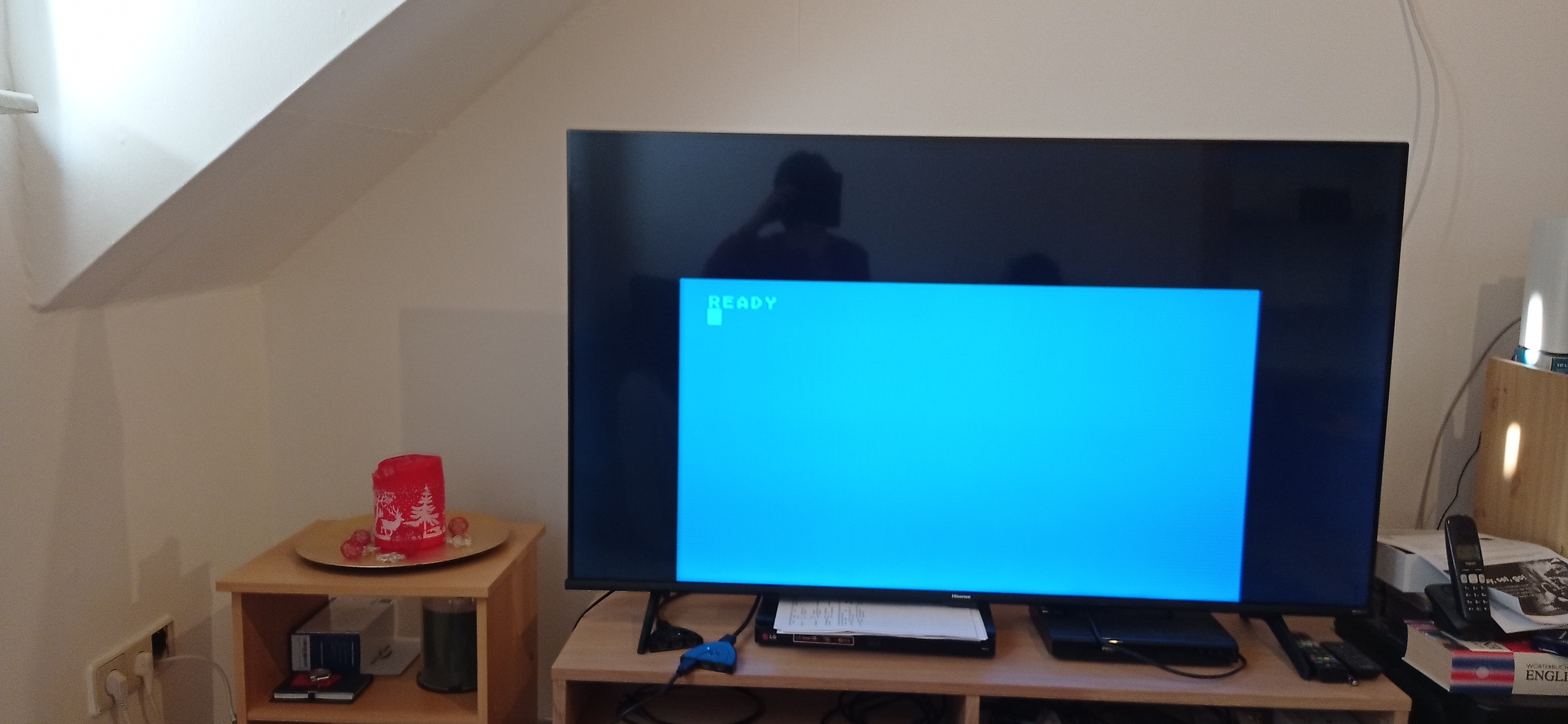

Weiter rumprobiert und festgestellt, wann immer ich den Funai (1506 oder 2005) einschalte, so erhalte ich via AV-1 oder AV-2 zunächst ein Bild mit Streifen und falschen Farben, warum auch immer. Ich muss die Fernsehnorm-Taste 2x für "PAL" drücken, erst dann erhalte ich ein gutes und fehlerfreies Bild, egal, ob der Atari via Scart, S-Video oder Composite daran angeschlossen ist. Schalte ich mit der Programmtaste auf ein x-beliebiges Programm und danach zurück auf AV-1 oder AV-2 (Atari-Kanal), so sind die Streifen wieder da. Ich muss erneut die Taste für die Fernsehnorm 2x drücken, damit die Streifen verschwinden, dabei sind doch alle meine fünf Ataris PAL Geräte (und bis auf eines auch alle mit S-Video ausgerüstet)...

Frage an die Atari und Funai Besitzer da draußen: Ist das bei euch auch so ? Immerhin kann ich nun beide Funai's problemlos nutzen, aber merkwürdig finde ich das schon irgendwie.

Nachtrag von Mathy vom 13.07.2024:

Hallo Andreas

Probier doch mal die Knöpfe oben an der 1506. Wenn ich mich recht entsinne kann man dort auch die TV-Norm einstellen.

Eine Anleitung habe ich auch noch nicht gefunden, aber wenn Du bzw. der Torsten, jemals ein Service Manual für die 1506 brauchst, die findest Du auf meiner Homepage.

Tschüß

Mathy

PS Nein, dieses Rumfummeln mit der Fernbedienung brauche ich nicht. Wenn S-Video dann nur Saft drauf um oben am rechten Knopf einschalten. Wenn SCART, dann noch Kanal wechseln, auch mit Knopf am Bildschirm.

Nachtrag von Tigerduck vom 13.07.2024:

Moin Andreas,

mein 1506 merkt sich die letzte Einstellung. Wenn ich also PAL ausgewählt habe und den Fernseher wieder einschalte, ist er auch wieder im PAL Modus.

Der AUTO Modus funktioniert wohl aufgrund des "exotischen" Bildsignals nicht immer zuverlässig.

Die Anleitung ist übrigens leicht im Netz zu finden (ich veröffentliche hier keinen link, falls irgendwie was mit copyright ist....) Gibt jetzt aber auch nicht so viel her, der Funktionsumfang des Funai ist ja recht übersichtlich...

Schönen Sonntag!

Sleeπ

Sleeπ 20.08.2021 12:45

Roadstar LCD-1592KL / von HardwareDoc » Mi 21. Mai 2008, 00:06 Hallo zusammen, hier eins von mir:

Getestetes Gerät :........................................ Roadstar LCD-1592KL Ladenpreis :.................................................. 180,- € Getestet mit (Atari System) :....................... XE Hat Eingang für FBAS (composite) :............. ja Hat Eingang für S-Video (Y/C) :..................... ja Mit welchem Signal getestet :....................... FBAS / Composide Bildeindruck (gut, mässig, übelst) :.............. gut Tuner (Analog/digital/keiner) :....................... analog Sonstiges (Austattung, Anfassqualität) :...... Eingänge: VGA, SCART, CINCH, S-Video ; Format: 4:3 ; Auflösung: 1024x768 ; TOP-TEXT mit Speicher ; 200 Programmplätze ; Netzteil extern

Mit freundlichen Grüßen

HardwareDoc :wink:

Sleeπ

Sleeπ 20.08.2021 12:46

Toshiba 15V300PG / von thorsten_guenther » Di 10. Jun 2008, 21:24 Ich habe jetzt auch einen:

Getestetes Gerät :........................................ Toshiba 15V300PG Ladenpreis :.................................................. 177,- € (Blödmarkt, aktuelles Angebot) Getestet mit (Atari System) :....................... XL Hat Eingang für FBAS (composite) :............. ja Hat Eingang für S-Video (Y/C) :..................... ja Mit welchem Signal getestet :....................... FBAS / Composite Bildeindruck (gut, mässig, übelst) :.............. befriedigend, vermutlich für den unmodifizierten XL gut Tuner (Analog/digital/keiner) :....................... analog Sonstiges (Austattung, Anfassqualität) :...... Eingänge: VGA, SCART, CINCH, SVideo; Format: 4:3 ; Auflösung: 1024x768 ; Netzteil intern

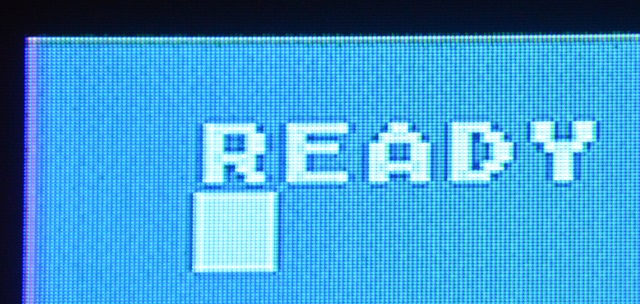

Ich habe den TFT auch am Atari Jaguar via SCART (sehr gutes Bild) und am Atari ST via SCART (Farbmodus) und VGA (ST Hoch) getestet, der GEM-Desktop unter TOS 2.06 weist beide male senkrechte Streifenartefakte auf (bedingt durch das sehr ungünstige Hintergrundmuster), ansonsten ist das Bild jedoch auch hier sehr gut.

Thorsten

Sleeπ

Sleeπ 20.08.2021 12:48

JVC LT-32R90BU / von Bernd » Sa 3. Jan 2009, 00:40 Hallo zusammen,

nach langer Pause mal wieder ein neuer LCD Bildschirm. Erworben heute bei Saturn für 499 Euro. Die Übertragung vom Atari erfolgt über S-Video. Sehr ruhiges Bild mit gutem Stereo Sound.

Getestetes Gerät :........................................JVC LT-32R90BU Ladenpreis :..............................................499 Euro Getestet mit (Atari System) :.......................800XL Hat Eingang für FBAS (composite) :.............nein - über Scartadapter möglich Hat Eingang für S-Video (Y/C) :.....................nein - über Scartadapter möglich Mit welchem Signal getestet :.......................S-Video über Scart Bildeindruck (gut, mässig, übelst) :......................gut Videosystem...............................................PAL, Secam, NTSC Bildschirm...............................................16:9 / 32" - 81cm Bildschirmdiagonale Tuner (Analog/digital/keiner) :.......................Analog mit Videotext Sonstiges (Austattung, Anfassqualität) :...... Auflösung 1920x1080 LCD Technik, 3xHDMI, 2xScart, Komponenteneingang (YUV)

Sleeπ

Sleeπ 20.08.2021 12:49

LG 19LG3050 / von PMAX » Mo 12. Jan 2009, 17:21 Mein neuer TFT/TV.

Getestetes Gerät :.....................................LG 19LG3050 Ladenpreis :..............................................250 bis 300 Euro Getestet mit (Atari System) :.......................800XL (Modifiziert) / 130XE(NTSC) Hat Eingang für FBAS (composite) :...............Ja Hat Eingang für S-Video (Y/C) :....................Ja Mit welchem Signal getestet :.......................Scart Bildeindruck (gut, mässig, übelst) :................PAL gut / NTSC mässig Videosystem..............................................PAL, Secam, NTSC Bildschirm..................................................19" - 48cm Bildschirmdiagonale Tuner (Analog/digital/keiner) :......................DVB-T/Analog/Videotext Sonstiges (Austattung, Anfassqualität) :...... Auflösung 1440x900 LCD Technik, Optical Digital Audio Out, 3xHDMI, RGB-Eingang (VGA), 2xScart, S-Vidio, Kopfhörer, PCMCIA, RGB/DVI Audio Eingang, Komponenteneingang (YUV), RS232 Wartungsanschluß, HD Ready

Preis/Leistung: Sehr gut Qualität Gerät: Sehr gut

Nach dem ich schon ein Noname Gerät hatte und dieses gegen den LG umgetauscht habe, bin ich doch sehr überascht von der Bildqualität die der Atari erzeugt! 😂

Gruss Lutz

Sleeπ

Bernd 20.08.2021 12:52

Next Base Model No.: TVM57-D / von Bernd » So 8. Mär 2009, 21:45 Getestetes Gerät :........................................Next Base Model No.: TVM57-D Ladenpreis :.................................................geschenkt bekommen Getestet mit (Atari System) :.......................800XL Hat Eingang für FBAS (composite) :............. ja über Adapter Hat Eingang für S-Video (Y/C) :.....................nein Mit welchem Signal getestet :.......................Composite Bildeindruck (gut, mässig, übelst) :................übelst Videosystem...................................................PAL, Secam Bildschirm....................................................... 16:9 Bildschirmauflösung........................................ 480 x 234 Bildschirmdiagonale........................................ 7" Tuner (Analog/digital/keiner) :.........................DVB-T und Analog

FAZIT: Nicht für den Betrieb am Atari geeignet.

Sleeπ 22.08.2021 11:06

Grand JoyMate (SVideo/Composite zu VGA Adapter) / von tuxie » Di 21. Apr 2009, 10:25 Hallo Leute,

wie einige sicher auf der Nomam gesehen haben, habe ich einen SVideo/Composite zu VGA Adapter in Verwendung.

Das Bild ist selbst auf einem Standard XL ohne Videomod Akzeptabel.

Getestetes Gerät :........................................ Grand JoyMate Ladenpreis :.................................................. 59,95,- € Getestet mit (Atari System) :....................... XL Hat Eingang für FBAS (composite) :............. ja Hat Eingang für S-Video (Y/C) :..................... ja Mit welchem Signal getestet :....................... FBAS / Composide / S-Video Bildeindruck (gut, mässig, übelst) :.............. gut Sonstiges (Austattung, Anfassqualität) :...... kann zwischen PC und Monitor geschaltet werden und via Fernbedienung zwischen denn einzelnen Quellen umgeschaltet werden. Helligkeit, Contrast, Farbe und Sättigung lassen sich ber Fb Regeln. Netzteil extern

http://www.elv.de/Suche/x.aspx/cid_42 Artnr bei ELV : 42544

von ukl » Di 21. Apr 2009, 13:39

hallo tuxi,

ich habe mal ne frage dazu.

auf der webseite steht, dass die lautstärke nicht am gerät (adapter) geändert wird.

da mein tft keine lautsprecher hat, frag ich mich gerade wie ich denn einen ton aus meinem xl bekomme mit dem gerät ?

oder hab ich da was missverstanden ?

gruß uwe

von tuxie » Di 21. Apr 2009, 15:19 Hi,

also er hat zwar einen Audio Anschluß! Aber du brauchst dann schon Aktive Lautsprecher mit Lautstärkeregelung. Einen Adapter vom XL zu dem Gerät ist natürlich auch notwendig. Die box hat zwei Klingen Buchsen, einmal eingang und einmal Ausgang.

von dl7ukk » Fr 24. Apr 2009, 19:36 tuxie hat geschrieben: ... SVideo/Composite zu VGA Adapter ... Das Bild ist selbst auf einem Standard XL ohne Videomod akzeptabel ...

Getestetes Gerät :........................................ Grand JoyMate ....

Ich kann die Angaben von Tuxie bestätigen. Ich habe mir auch diesen Adapter zugelegt und bin zufrieden. Nur die Fernbedienung ist ein Witz. ... Scheckkarte ... Da muss ich aufpassen, das ich die FB nicht im Geldautomat benutze.

Danke für den Tip(p)! 😀

Sleeπ

Sleeπ 22.08.2021 11:09

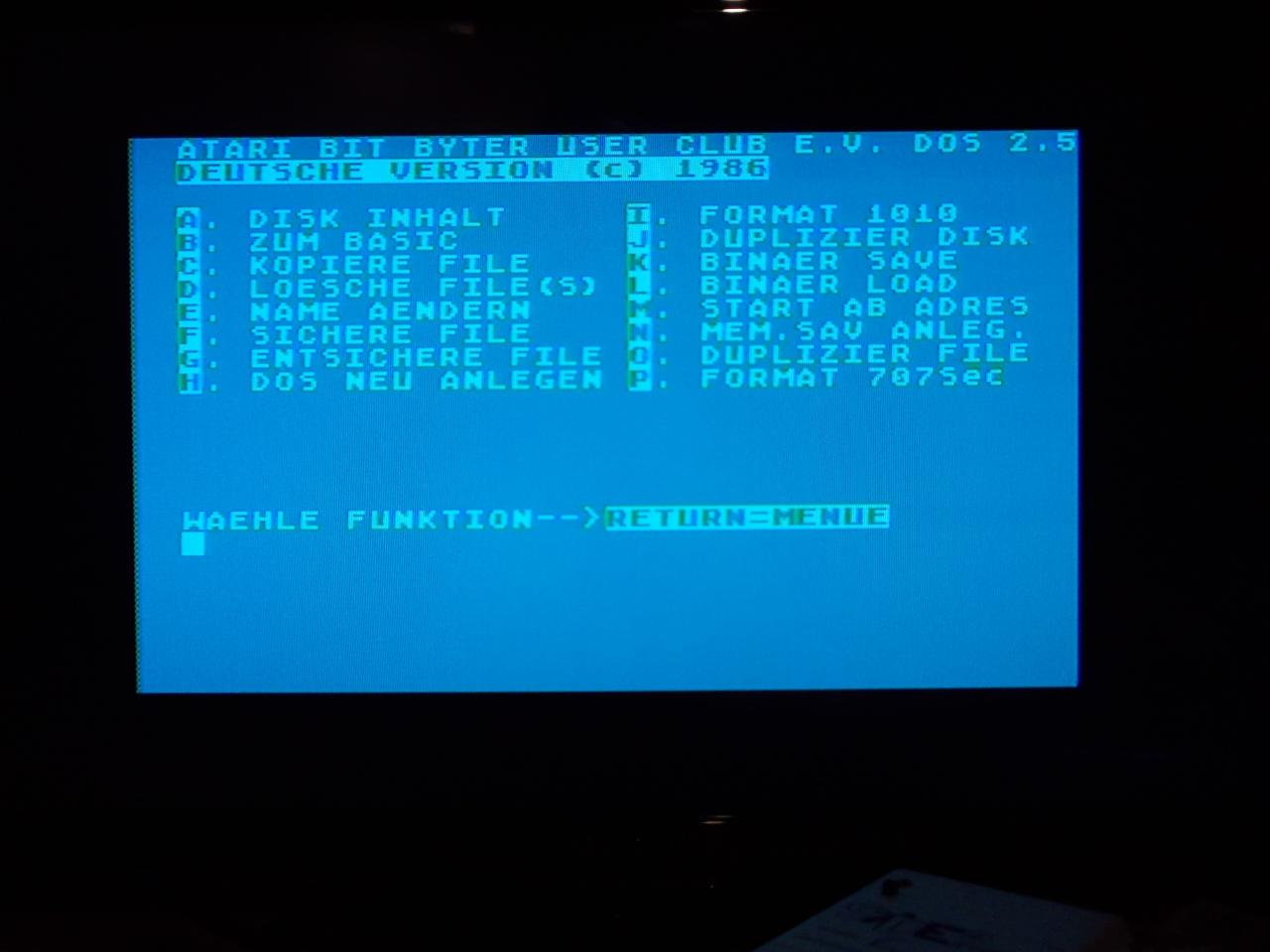

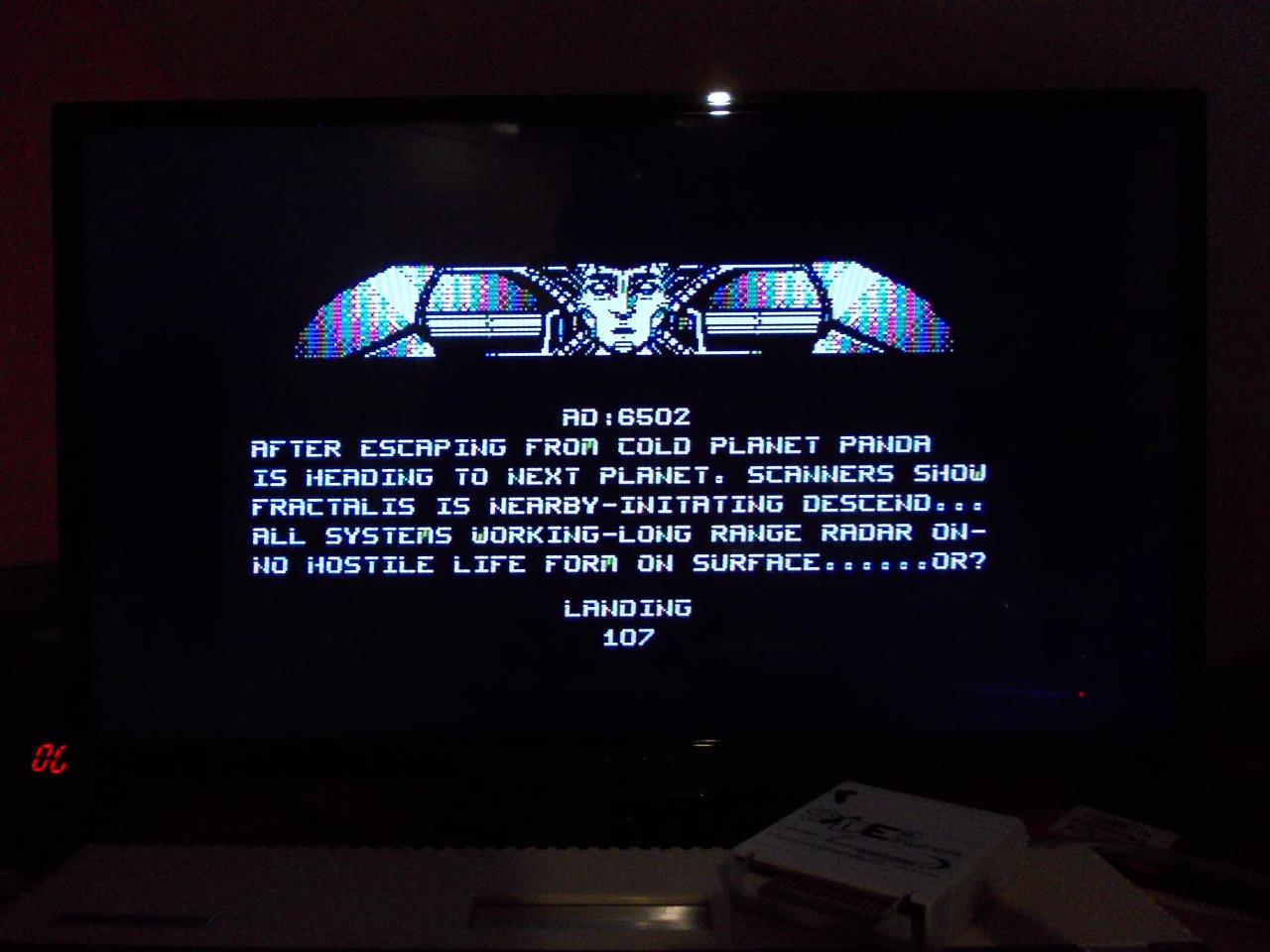

Dyon 15" / von Speak » Do 30. Apr 2009, 10:13 Bei Real Dyon 15" zu 99 Euro.

Kaufentscheidung: Leichtes, Transportables Gerät für Alles

Schlecht: der Monoton Gut: VGA Eingang

Ich maß mir jetzt nicht an zu entscheiden, ob das Bild vom A8 gut ist. Der erste Eindruck: Fernsehbild, Konsolenbild und A8 ist besser als erwartet.

Werd mich mal mit S-Video Mod auseinandersetzen .... Gruss

Sleeπ

Sleeπ 22.08.2021 11:10

TM-7003A / von tfhh » Do 4. Feb 2010, 12:28 Getestetes Gerät :...................................... Hersteller unklar, Modell: TM-7003A Ladenpreis :............................................. 49,90 Euro bei Pollin Electronic Getestet mit (Atari System) :........................ Atari 800 XL & Atari 130 XE Hat Eingang für FBAS (composite) :................. 2 Hat Eingang für S-Video (Y/C) :..................... 0 Mit welchem Signal getestet :....................... FBAS (XL: mit Super-Video Umbau 2.1a, XE: Original-HW unmodifiziert) Bildeindruck (gut, mässig, übelst) :................. in beiden Fällen schlecht, da üble Interpolation. Tuner (Analog/digital/keiner) :....................... keiner Sonstiges (Austattung, Anfassqualität) :......... Ausstattung okay, Kabelpeitsche, 2 FBAS Eingänge, 1 Audio-Eingang (mono), IR-Fernbedienung, Einbaufassung für KFZ. Wird mit 12 Volt betrieben, 0,75A

Fazit: Preis und Ausstattung okay. Schön hell. Zum DVD-Gucken im Auto (Rücksitze z.B.), als Display für Rückfahrkamera-Systeme usw. sicherlich perfekt. Verarbeitung okay. Aber nichts für den Betrieb an einem Atari...

Gruß, Jürgen

Sleeπ

Sleeπ 22.08.2021 11:11

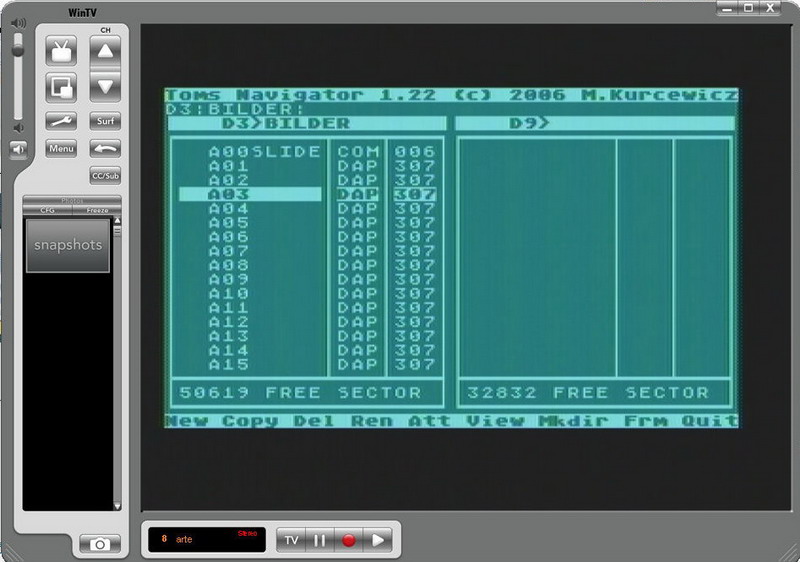

WinTV-HVR-900 (USB Empfangsstick) / von Bernd » Di 13. Jul 2010, 16:24 Mal etwas anderes, Monitoreingang vom USB Empfangsstick am PC/Notebook.

Getestetes Gerät :........................................ WinTV-HVR-900 Ladenpreis :.................................................. 40,00 € Getestet mit (Atari System) :....................... XL Hat Eingang für FBAS (composite) :............. ja Hat Eingang für S-Video (Y/C) :..................... ja Mit welchem Signal getestet :....................... Composide / S-Video Bildeindruck (gut, mässig, übelst) :.............. befriedigend Sonstiges (Austattung, Anfassqualität) :...... Voraussetzung PC/Notebook mit Windows XX

NEGATIV: Das Bild wird stark verzögert, ca.2-3 Sekunden später, ausgegeben. Nicht für Spiele geeignet.

Anhänge:


Sleeπ

Sleeπ 22.08.2021 11:14

AVerMedia AVerTV Volar Video Capture USB / von Bernd » Di 13. Jul 2010, 17:54 Noch ein USB Empfangsstick am PC/Notebook.

Getestetes Gerät :........................................ AVerMedia AVerTV Volar Video Capture USB Ladenpreis :.................................................. 40,00 € Getestet mit (Atari System) :....................... XL Hat Eingang für FBAS (composite) :............. ja Hat Eingang für S-Video (Y/C) :..................... ja Mit welchem Signal getestet :....................... Composide / S-Video Bildeindruck (gut, mässig, übelst) :.............. geht überhaupt nicht....Bild verzerrt, doppelt. Sonstiges (Austattung, Anfassqualität) :...... Voraussetzung PC/Notebook mit Windows XX

Der Stick ist durchgefallen, auf dem Monitor ist das Bild verzerrt, teilweise doppelt versetzt und läuft durch.

Sleeπ

Sleeπ 22.08.2021 11:16

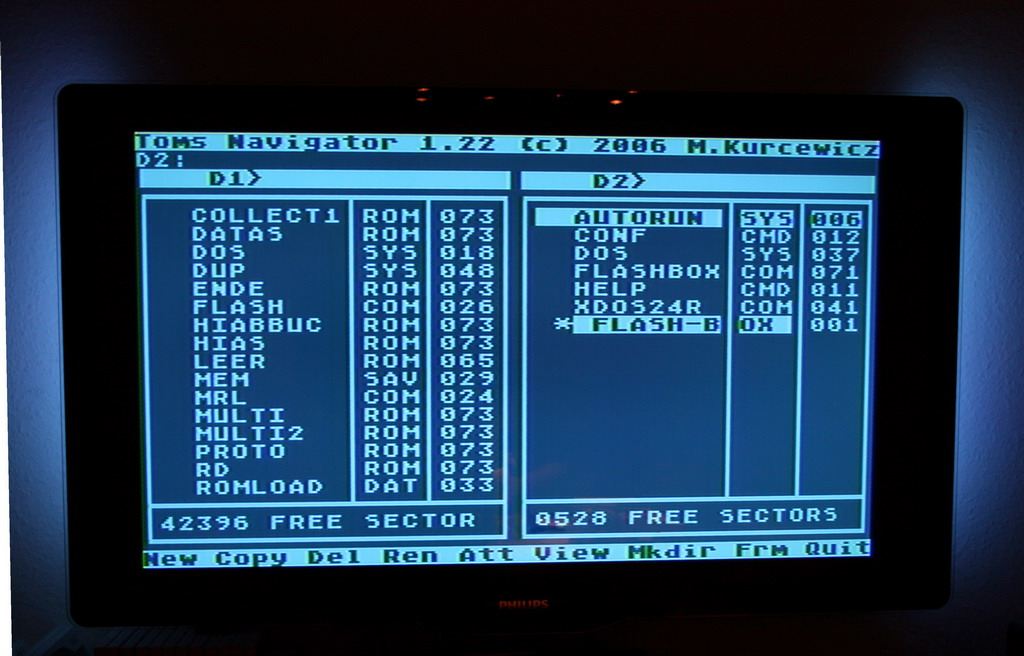

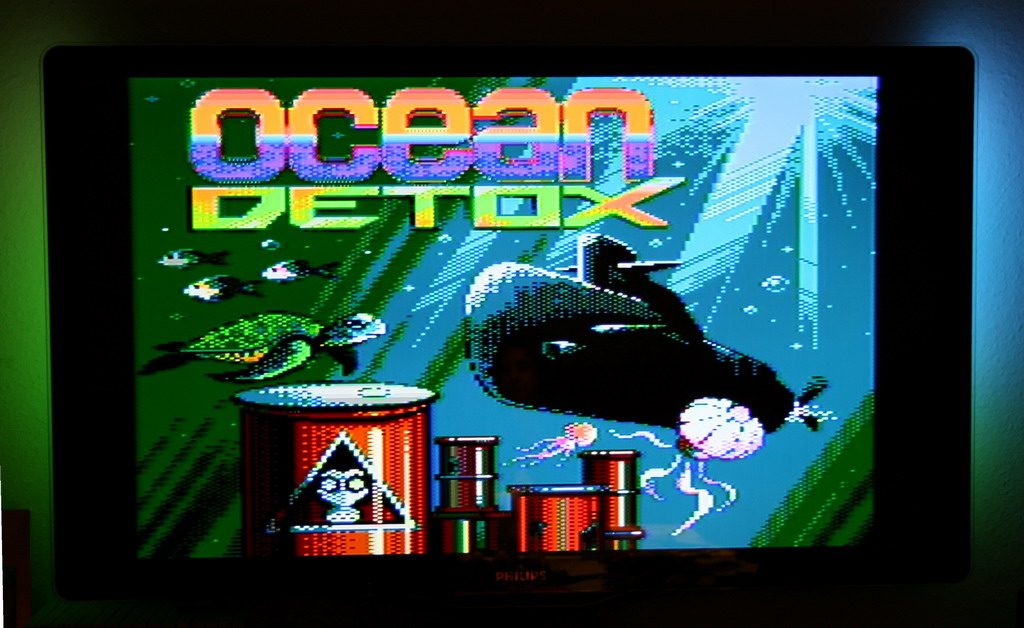

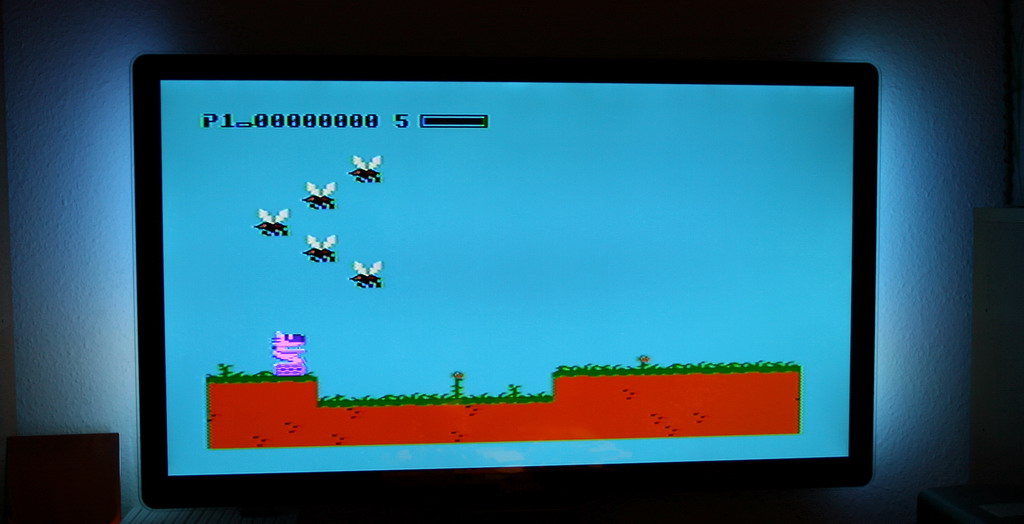

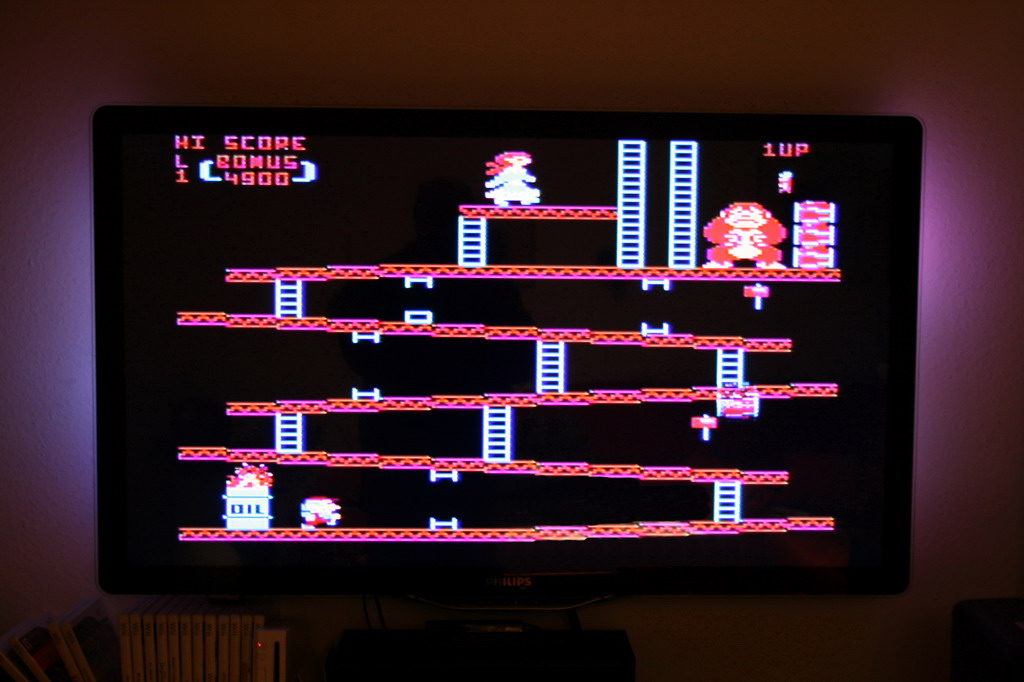

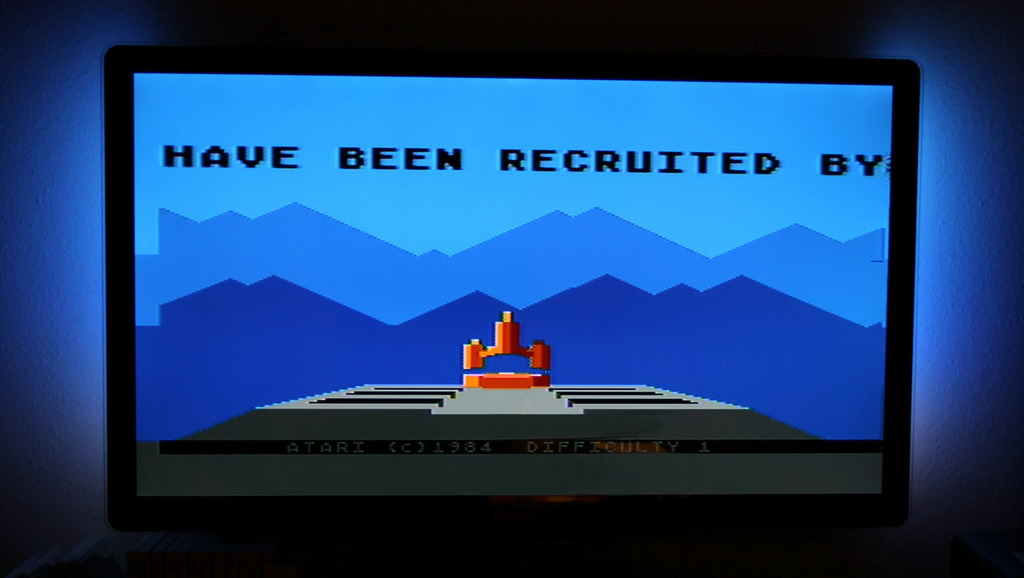

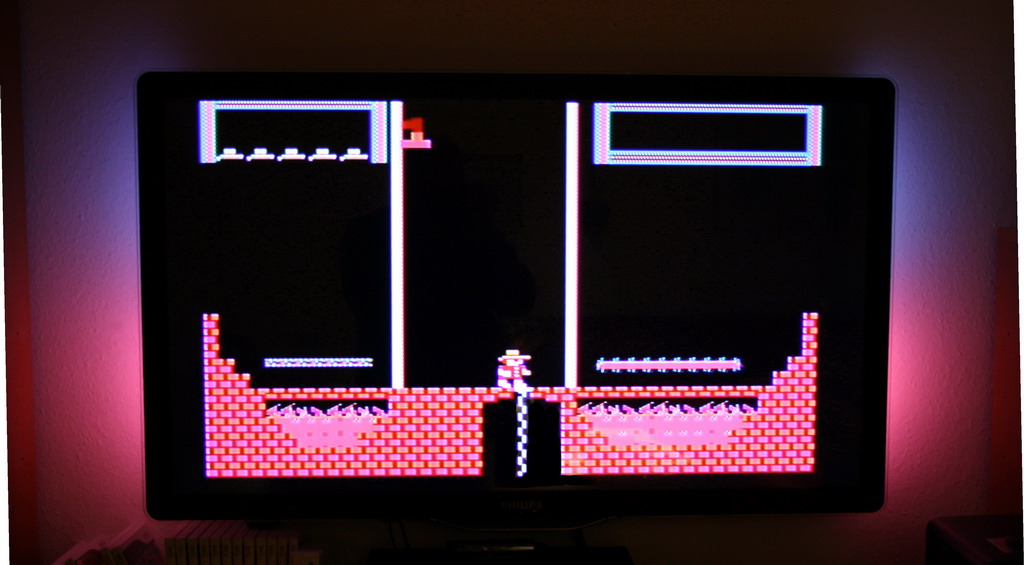

Philips 46PFL8605K/02 / von Bernd » Mi 4. Mai 2011, 21:49 Getestetes Gerät :........................................Philips 46PFL8605K/02 Ladenpreis :.................................................. ca. 1400,00 € Getestet mit (Atari System) :....................... XL Hat Eingang für FBAS (composite) :.................. Über den Scart Eingang Hat Eingang für S-Video (Y/C) :..................... Über den Scart Eingang Mit welchem Signal getestet :....................... Composide / S-Video Bildeindruck (gut, mässig, übelst) :................ S-Video Bild = Klasse, Composide = gut. Sonstiges (Austattung, Anfassqualität) :.......... Durch "Perfect Pixel HD Engine" keine Artefakte im Bild, ..........................................................3D mit Shutter Brille möglich - gutes Bild, 4 HDMI Eingänge, ..........................................................Ambilight 2 - Rückseitige LED nehmen die Hintergrundfarbe ..........................................................des Bildes an, SD-Karteneinschub, Fernbedienung über iPad ..........................................................App, der Standfuss kann um 90 Grad gedreht und als Wand- ..........................................................halterung verwendet werden, Dokumentierter Quelltext des ..........................................................Betriebssystems erhätlich! Option mit USB-Wlan Stick ..........................................................bedingt Webseitenfähig.

Bei Arte gibt es ein unglaublichen 3D-Testfilm.

Anhänge:

Sleeπ

Sleeπ 22.08.2021 11:21

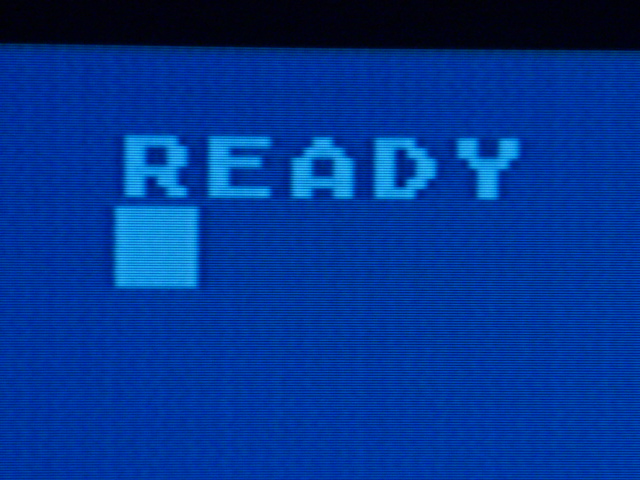

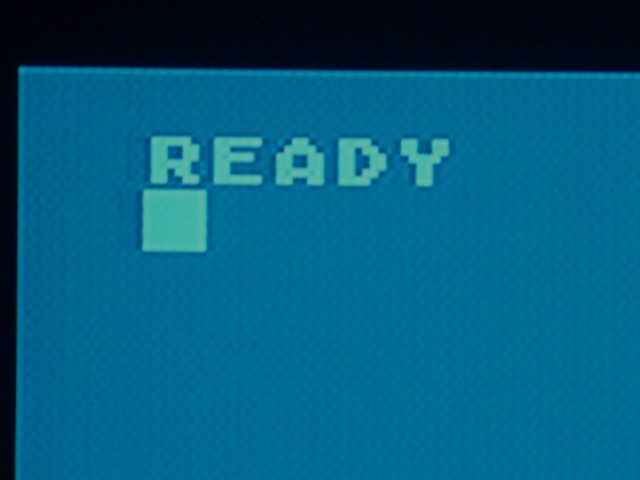

Loewe individual LED 200 DR+ / von Sleepy » Mi 27. Feb 2013, 00:29 Getestetes Gerät : Loewe individual LED 200 DR+ (älteres Modell) Ladenpreis : ca. 2000€ Getestet mit (Atari System) : XL (F-Bas, Y/C), XEGS VBXE (RGB), Jaguar (RGB), Amiga 500 (RGB) Hat Eingang für FBAS (composite) :ja, Cinch / Scart Hat Eingang für S-Video (Y/C) : ja Hosiden, Scart Mit welchem Signal getestet : F-Bas, Y/C, RGB Bildeindruck (gut, mässig, übelst) :F-Bas: gut Y/C: sehr gut RGB: gut - sehr gut Tuner (Analog/digital/keiner) : DVB T, DVB C, Twin DVB S Sonstiges (Austattung, Anfassqualität) : Extra Spielkonsolen-Modus (minimiert die Verzögerungen bei der Bilddarstellung), Haptik für meinen Geschmack sehr angenehm

Das S-Video-Bild wirkt etwas besser als das RGB-Bild vom VBXE. RGB hat leichte Schatten um die Buchstaben, was evt. an der Signalkette liegen könnte: S-Video / F-Bas habe ich direkt eingespeist, RGB (VBXE+Jaguar+Amiga) geht erst über einen Umschalter via Scartkabel zum TV.

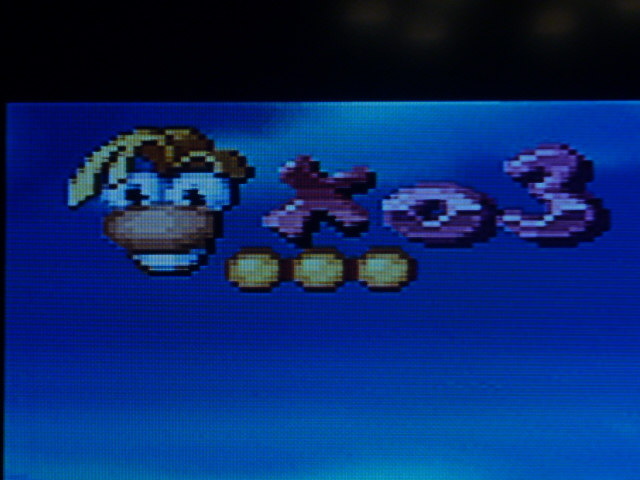

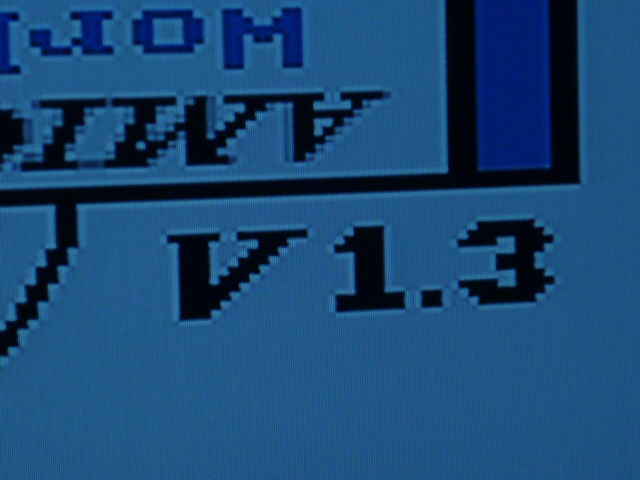

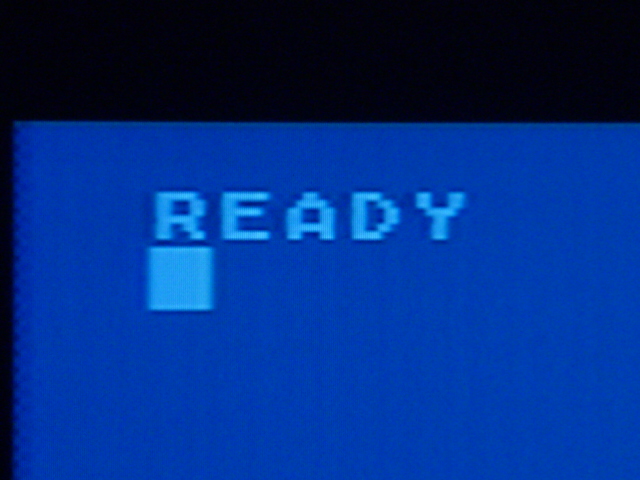

XEGS VBXE RGB: Loe_1 Ready RGB.jpeg XL Y/C: Loe_2 Ready YC.jpeg XL F-Bas: Loe_3 Ready F-Bas.jpeg Jaguar RGB: Loe_4 Jag_RGB.jpeg Amiga 500 RGB: Loe_5 Amiga RGB.jpeg

Anhänge:

Sleeπ

Sleeπ 22.08.2021 11:26

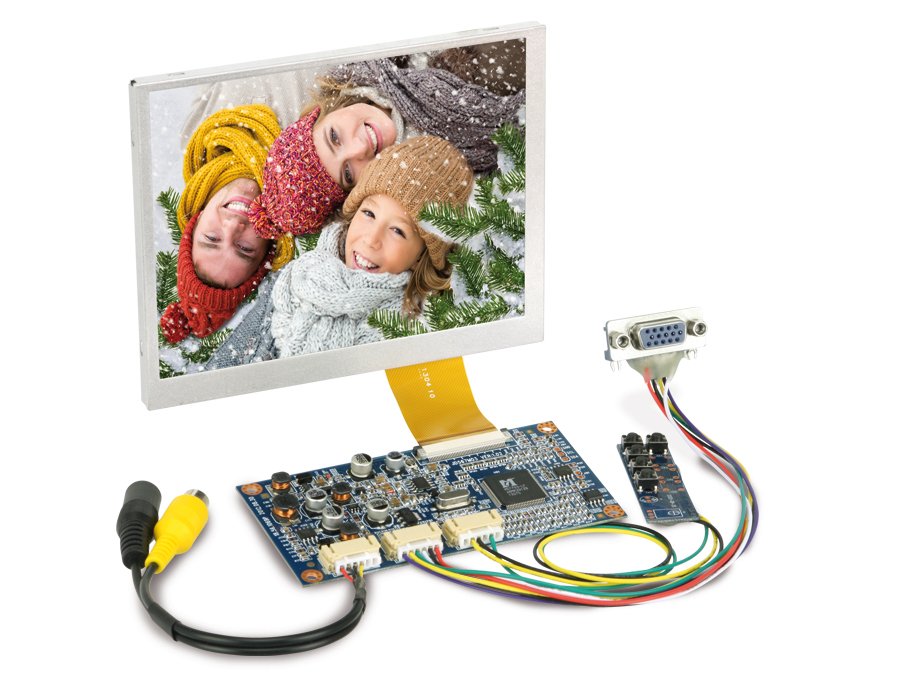

Pollin JD567M03/AT056TN52 / von Sleepy » Fr 31. Jan 2014, 11:15 Getestetes Gerät : Pollin JD567M03/AT056TN52 Ladenpreis :60€ Getestet mit (Atari System) : 800 XL, Atari 7800 Hat Eingang für FBAS (composite) : ja Hat Eingang für S-Video (Y/C) : nein Mit welchem Signal getestet : FBas, VGA Bildeindruck (gut, mässig, übelst) : gut Tuner (Analog/digital/keiner) :keiner Sonstiges (Austattung, Anfassqualität): loses Panel ohne(!) Gehäuse für Eigenbauten!

Gibt´s bei pollin gibt´s z.Z. für rund 60 Ocken (Edit: 2021 für 45), lt. https://www.forum64.de/index.php?thread/55346-pollin-5-6-display-set-jd567m03-at056tn52/#post798889 ein recht passables Bild.

Anhänge:


Sleeπ

Sleeπ 22.08.2021 11:31

Konverter V2pro / von Sleepy » Do 19. Feb 2015, 07:27

/ Beiträge noch im alten Forum ! /

In diesem Zusammenhang auch interessant: https://abbuc.de/forum-archiv/abbuc_forum_backup/index.html%3Ff=15&t=5179.html

Damit der Thread nicht "verloren" geht habe ich ihn mal angepinnt.

Die meisten getesteten Geräte sind inzwischen schon etwas älter; da würden ein paar neue Erkentnisse mit aktuellen Geräten ggf. hilfreich sein.

Sleepy

Sleeπ

Sleeπ 22.08.2021 11:35

Re: Flach-Bildschirme für A8 Computer / von Snatchbit » Do 19. Feb 2015, 07:49

/ Beiträge noch im alten Forum ! / Hi,

hier sind noch weiter Beiträge über Monitorerkenntnisse.

https://abbuc.de/forum-archiv/abbuc_forum_backup/index.html%3Ff=15&t=7887&p=63551&hilit=pollin.html#p63551 https://abbuc.de/forum-archiv/abbuc_forum_backup/index.html%3Ff=15&t=7824.html https://abbuc.de/forum-archiv/abbuc_forum_backup/index.html%3Ff=15&t=8244.html

Sleeπ

Sleeπ 22.08.2021 11:37

Samsung PPM50M7HB (50" Plasma-Monitor) / von Sleepy » Mi 11. Nov 2015, 10:42 Getestetes Gerät : Samsung PPM50M7HB (50" Plasma-Monitor) Ladenpreis : $1,579.18 Getestet mit (Atari System) : 800XL Hat Eingang für FBAS (composite) : Cinch Hat Eingang für S-Video (Y/C) : Hosiden Mit welchem Signal getestet : beide Bildeindruck (gut, mässig, übelst) : gut - sehr gut.

Die Einstellung des Bildes (Helligkeit/Kontrast/Farbe/Schärfe) ist jedoch etwas fummelig, bei nicht optimalem Abgleich kommt es in schwarzen Bereichen zu roten "Pixelrauschen", bei großflächigen, "einfarbigen" Bereichen mit sehr feinen Farbabstufungen kommt es gelegentlich etwas zu Rauschen. Ist beim XL aufgrund der Farbpalette irrelevant, fällt bei Wii-Menüs etwas auf (wenn man mit der Nase vor der Glotze hängt...). Ggf. ist es eine Einstellungssache, ist mein erster Plasma... :wink: Mit genügend Abstand fällt´s nicht mehr auf.

Tuner (Analog/digital/keiner) : keiner Sonstiges (Austattung, Anfassqualität) : Eingänge Video: Composite Video (Cinch), S-Video (Hosiden), Component Video (Y/Pb/Pr) (Cinch) RGB 1 (15-pin D-Sub), RGB 2 (R/G/B/H/V) (BNC), DVI - (29-pin DVI) Eingänge Audio: 3,5mm Klinke (Stereo), 2 x Cinch (Stereo) Eingebauter Audio-Verstärker, keine eingebauten LS.

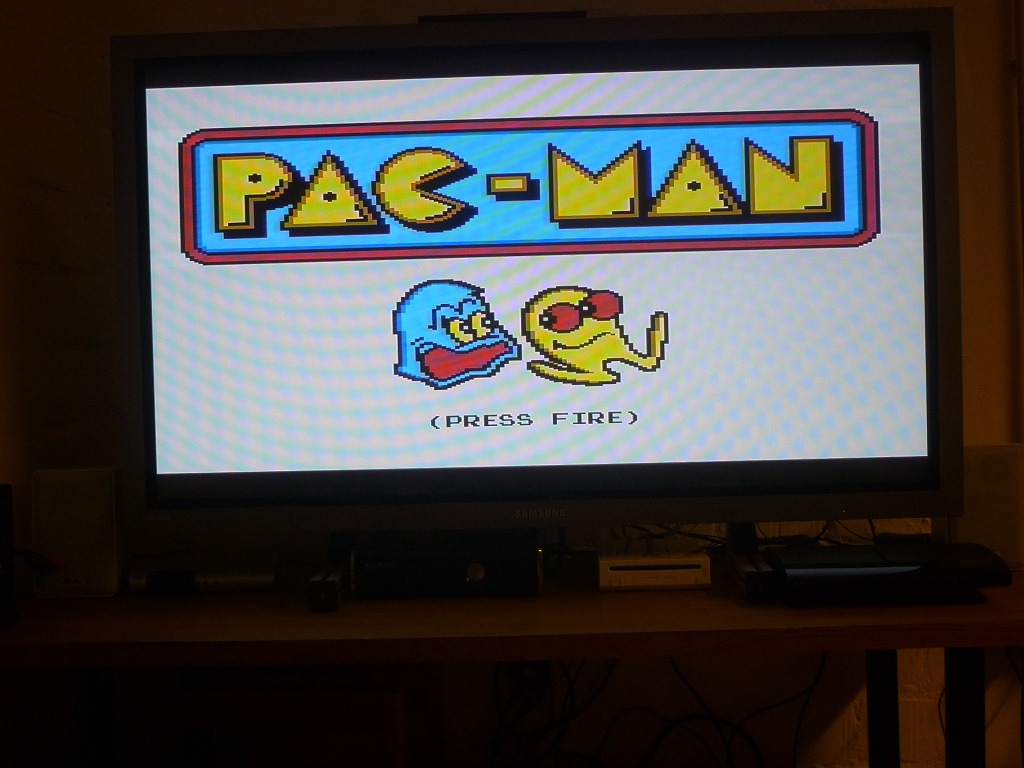

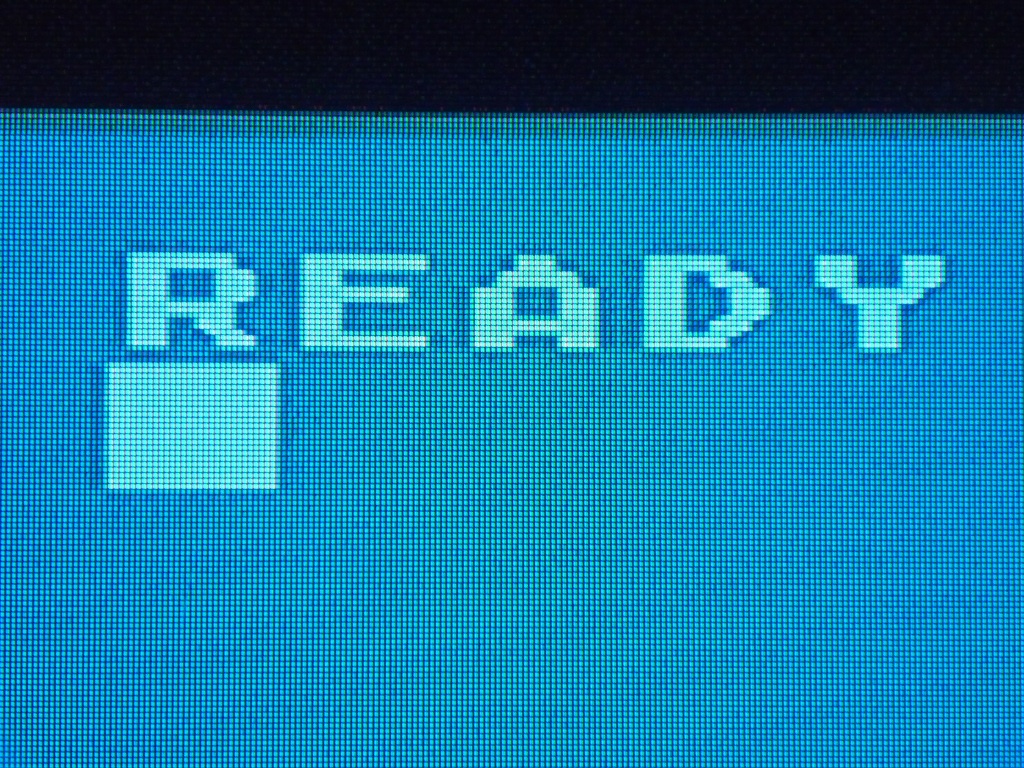

Anschluss über S-Video: sam_1 PacMan.jpeg

Das Interferenzmuster hat die Knipse reingezaubert.

Sam_2 READY.jpeg

Anhänge:

Sleeπ

Sleeπ 22.08.2021 11:40

Samsung UE32H5090 / von sewulba » Fr 22. Jan 2016, 11:53 Getestetes Gerät: Samsung UE32H5090 mit S-Video zu HDMI Adapter Ladenpreis : 299 €uro (Adapter: 40€uro selbstbau) Getestet mit (Atari System) : Atari800 XL mit SVideo Mod, C64er und VC20 mit SVideo Mod Hat Eingang für FBAS (composite) : ja Hat Eingang für S-Video (Y/C) : nein Mit welchem Signal getestet : Nur mit HDMI Adapter über SVideo Bildeindruck (gut, mässig, übelst) : C64er, VC20er sehr gut, 800XL leichte musterung erkennbar aber gut. Tuner (Analog/digital/keiner) : analog, digital Sonstiges (Austattung, Anfassqualität): ----

Hat VGA Eingang

Sleeπ

Sleeπ 22.08.2021 11:41

Samsung UE32H6470 / von sewulba » Fr 22. Jan 2016, 11:53 Getestetes Gerät: Samsung UE32H6470 mit S-Video zu HDMI Adapter Ladenpreis : 559 €uro (Adapter: 40€uro selbstbau) Getestet mit (Atari System) : Atari800 XL mit SVideo Mod, C64er und VC20 mit SVideo Mod Hat Eingang für FBAS (composite) : ja Hat Eingang für S-Video (Y/C) : ja Mit welchem Signal getestet : Nur mit HDMI Adapter über SVideo Bildeindruck (gut, mässig, übelst) : C64er, VC20er sehr gut, 800XL leichte musterung erkennbar aber gut. Tuner (Analog/digital/keiner) : analog, digital Sonstiges (Austattung, Anfassqualität): ----

Sleeπ

Sleeπ 22.08.2021 11:42

LG 49LF540V / von sewulba » Mi 10. Feb 2016, 17:31 Getestetes Gerät: LG 49LF540V mit S-Video zu HDMI Adapter Ladenpreis : 499 €uro (Adapter: 40€uro selbstbau) Getestet mit (Atari System) : Atari800 XL mit SVideo Mod, C64er und VC20 mit SVideo Mod Hat Eingang für FBAS (composite) : ja Hat Eingang für S-Video (Y/C) : ja Mit welchem Signal getestet : Nur mit HDMI Adapter über SVideo Bildeindruck (gut, mässig, übelst) : C64er, VC20er sehr gut, 800XL sehr gut. kommt fast an die Qualität meiner Commodore 1084S ran Tuner (Analog/digital/keiner) : analog, digital Sonstiges (Austattung, Anfassqualität): ----

Sleeπ

Sleeπ 22.08.2021 11:43

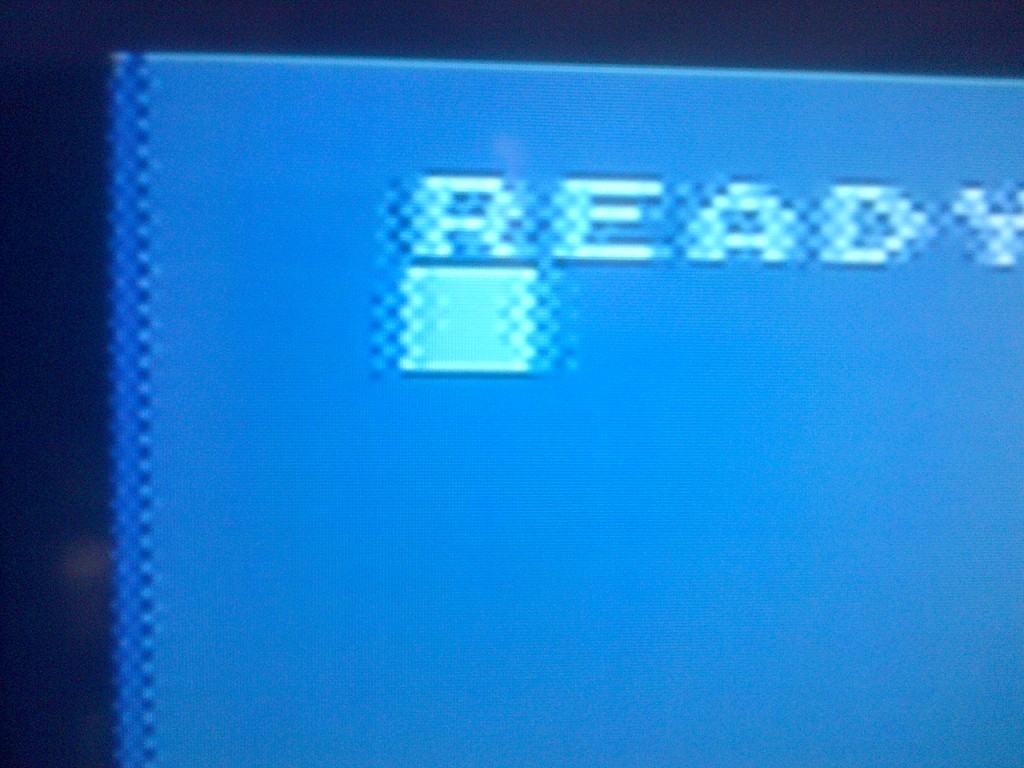

Ligawo ® 6526611 Composite + S-Video zu HDMI 720/ 1080p / von Sleepy » Fr 12. Feb 2016, 18:21 Getestetes Gerät : Ligawo ® 6526611 Composite + S-Video zu HDMI 720/ 1080p Konverter Ladenpreis : ca. 37€ Getestet mit (Atari System) : 800XL Hat Eingang für FBAS (composite) : ja Hat Eingang für S-Video (Y/C) : ja Mit welchem Signal getestet : beide Bildeindruck (gut, mässig, übelst) : stehendes Bild: F-Bas: mäßig / S-Video: sehr gut / bewegte Player: übelst Der selbe Rechner direkt am F-Bas bzw. s-Video-Anschluss des TV angeschlossen liefert ein einwandfreies Bild. Tuner (Analog/digital/keiner) : keiner Sonstiges (Austattung, Anfassqualität) : sehr gut, massives Alugehäuse, sauber verarbeitet, angenehme Haptik, sauberer Siebdruck, Taster zum Umschalten zwischen 1080p/720p und S-Video/F-Bas. Der Ton (Stereo) wird sowohl über HDMI als auch über eine 3,5mm Klinke ausgegeben.

Die Box macht eigentlich einen guten Eindruck, das Bild per S-Video ist auch in Ordnung, leider scheint es aber arge Probleme mit bewegten Objekten zu geben. Zum Tippen ggf. zu gebrauchen, zum spielen aber leider ungeeignet.

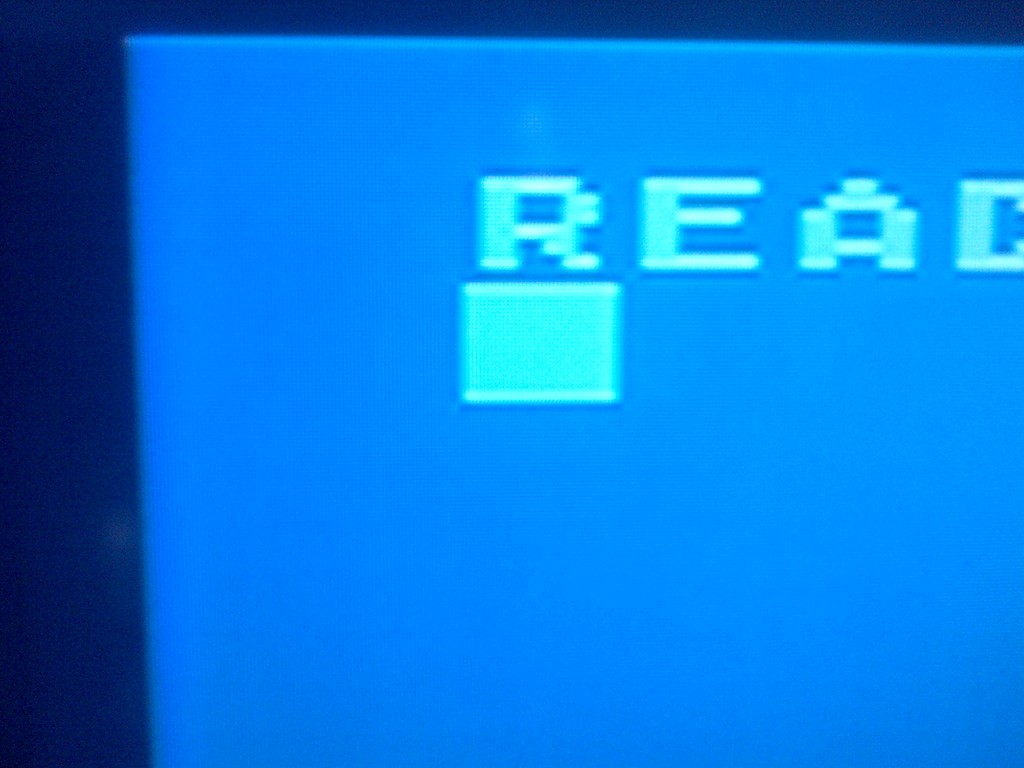

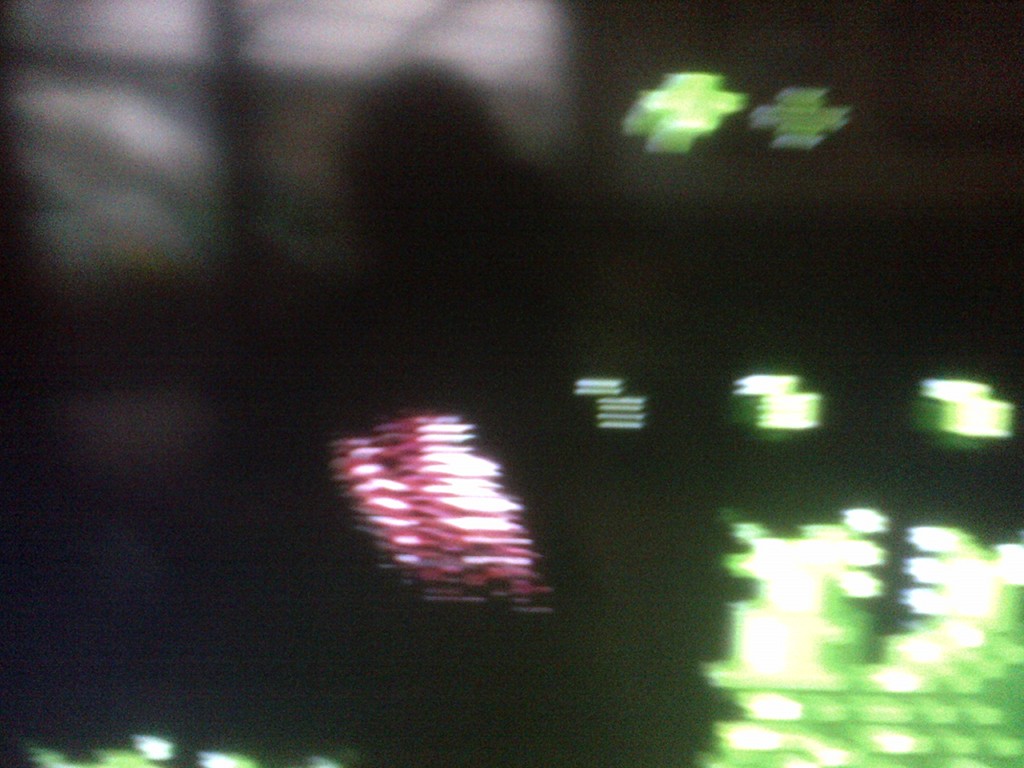

F-Bas: Li_1 FBAS.jpeg S-Video: Li_2 svideo.jpeg Player aus Zybex:(abwärtsbewegung) Li_3 Player.jpeg Sorry für die etwas schlechten Fotos; da unsere Knipse defekt ist mußte die Handykamera herhalten.

Sleeπ

Anhänge:

Sleeπ

Sleeπ 22.08.2021 11:46

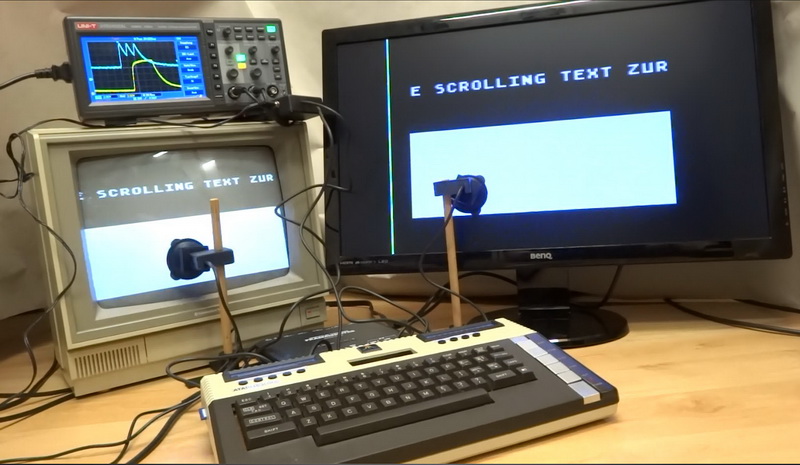

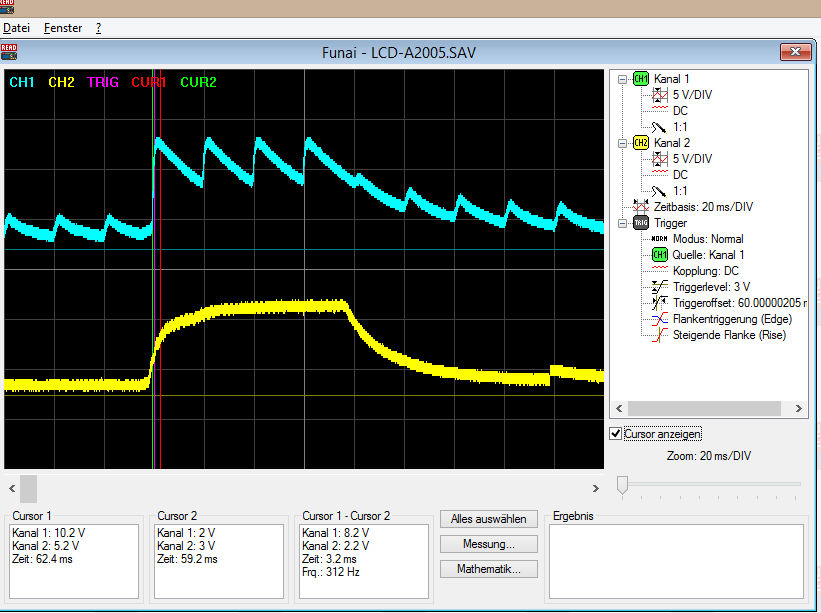

Messung der Latenzzeit / von Bernd » Do 28. Apr 2016, 14:39

Bislang wurden alle Displays nur auf die Qualität des Bildes über verschiedene Schnittstellen beurteilt. Wer schnelle Games zockt, erreicht nicht den Highscore, den er auf einem Röhrenmonitor erziehlt hat. Der Grund dafür ist die Latenzzeit, die Zeitverzögerung zwischen einem Röhrenmonitor (Quelle) und dem TFT/LCD Display (Ziel). Ich habe eine Schaltung entworfen, Halter und Gehäuse über einen 3D Drucker erstellt, Software für den Atari geschrieben, mit deren Hilfe man die Latenzzeit über ein Oszilloskop ermitteln kann. Vorweg einige gute Ergebnisse - Funai LCD-A1506 und Funai LCD-A2005 liegen bei nur ca. 3-6ms, beide verarbeiten auch die Halbbilder. Zum Test selber - der Atari gibt das Bild über FBas (Röhre) und Svideo (LCD/TFT) aus. Das Programm erzeugt einen Flash über die Hälfte des Bildschirms. Das Puls Pausenverhältnis kann über die Tastatur vorgewählt werden. Im oberen Teil läuft ein Scrolltext durch. Manche Geräte arbeiten unsynchron zum Eingangssignal, so lässt sich ein Sprung im Text schnell erkennen. Interressant ist das Oszi Bild. Der Sägezahn kommt von der Röhre und zeigt einem, wie schnell die Schaltung reagiert. Die fluoreszierende Schicht lässt in der Leuchtkraft nach, bis der Strahl sie wieder auffrischt. Die Ergebnisse sind auf den C64 übertragbar.

PS: Das Bild vom Atari wird über den Signalkonverter "Framemeister" von Svideo auf HDMI gewandelt und auf dem Benq ausgegeben. Latenzzeit ca 28ms. Der Hersteller des Framemeister gibt als Latenzzeit 25ms an, Benq 3ms. Die Ausgabe eines Bildes erfolgt erst, wenn beide Halbbilder in den Speicher geschrieben wurden. Damit lassen sich auch Ballerspiele gut zocken. Den Frammeister habe ich auch am Atari ST, Amiga und C64 getestet, die Bildausgabe ist bei allen Rechnern überragend! Das Gerät wurde für den japanischen Markt erstellt und konnte bis vor einiger Zeit auch nur dort gekauft werden. Die Scartbuchse ist auf RGB21 eingestellt, mit etwas Lötarbeit lässt es sich leicht auf EuroScart umbauen. https://www.eurogamer.de/articles/2015-08-20-micomsoft-xrgb-mini-framemeister-hdmi-scaler-test

Test mit Framemeister und Benq.jpeg

Flasher.zip

von FlorianD » Do 28. Apr 2016, 22:38 / Amtliche Messung! Respekt!

mal sehen, wann auf dem ATARI die erste "Schummelsoftware" auftaucht, die merkt, wenn z.B. ein TFT dran ist und die Display List ändert. Oder wenn ein Spieler zu gut ist, das Spiel unmerklich schwerer macht. 😈

von Montezuma » Fr 29. Apr 2016, 10:09

Tolle Beschreibung, Bernd. Hast Du vielleicht auch andere Messwerte, zum Beispiel von Flachbildschirmen, an die ATARIs über F-BAS direkt angeschlossen wurden? Wie schnell sind die "billig" Video2HDMI Adapter? Und sind die 25ms Verzögerung vom Framemeister zum Zocken wirklich noch akzeptabel?

von Bernd » Mi 18. Mai 2016, 18:33 Danke Florian und Marcin, es hat mehrere Monate gedauert um diesen Test so zu entwickeln. Da das Interesse im Atari Bereich nicht da ist, werde ich keinen Artikel darüber verfassen, dafür gibt es den dann mit einen neuen Programm für den CEVI.

Bernd

von FlorianD » Mi 18. Mai 2016, 22:50 man kann Ironie immer so schwer rauslesen bei geschriebenen Texten...

Also ich meinte ganz 100% ehrlich, dass das eine amtliche Messung ist. Genauer kann man das wohl kaum analysieren. Respekt vor so viel Elan und Detailarbeit.

Der 2. Absatz war eher lustig gemeint. Dass das nicht geht ist mir auch klar. (mindestens mit der TFT und Röhre Unterscheidung). Wobei ein Algorithmus, der die Unfähigkeit des Spieler analysier und das Spiel leichter macht (oder umgekehrt) bestimmt möglich ist. Meines Wissen hatten manche Videospielautomaten und Flipper sowas.

Bitte den Artikel schreiben und veröffentlichen!

von Mathy » Do 19. Mai 2016, 00:41 Hallo Bernd

FlorianD hat geschrieben: Bitte den Artikel schreiben und veröffentlichen!

Da kann ich mich nur anschliessen!

Tschüß

Mathy

von Sleepy » Do 19. Mai 2016, 06:41 Da schließe ich mich an. Den gefühlten Verzögerungen (ich persönlich nehme sie eigentlich, zumindest bei meinen Geräten, eigentlich nicht bewußt war) einmal konkrete Werte gegenüber zu stellen wäre ganz interessant. Ich störe mich eher an nicht sauber dargestellten Bildern.

Sleepy

P.S.: Sollen wir hieraus einen eigenen Beitrag (mit Verweis aus dem Flachman-Thread) machen? Re: Latenzzeit von GoodByteXL » Do 19. Mai 2016, 12:52 Sleepy hat geschrieben: Den gefühlten Verzögerungen (ich persönlich nehme sie eigentlich, zumindest bei meinen Geräten, eigentlich nicht bewusst war) einmal konkrete Werte gegenüber zu stellen wäre ganz interessant.

Ein Beitrag mit konkreten Werten für den A8 wäre sehr interessant.

Unsere Juniors hatten letzten Winter eine Wii für's Family Gaming angeschleppt. Angeschlossen am TV per HDMI-Adapter (Ligawo) machte sich bei schnellen Reaktionsspielen (Autorennen) ein deutliches Delay bemerkbar, das bei Anschluss an SCART nicht so groß war. Bei den "normalen Spielen" am A8 ala Pac-Man schien es sich nicht auszuwirken, aber z.B. bei Dropzone.

Wer so einen schnellen Konverter benötigt, sollte sich den evtl. bald zulegen, denn offenbar besitzen diese Dinger auch andere Qualitäten, weswegen einige HDFury-Modelle kürzlich vom Markt genommen werden mussten.

von 8bitjunkie » Mo 23. Mai 2016, 11:40 Ich denke, Bernds Beitrag geht hier unter und sollte als separater Post neu erstellt werden. Das ist zu interessant als das er hier im Datenbank/Werte-nachschlage-Thread untergeht...

von MarGUS_XXL » Mo 23. Mai 2016, 11:56 8bitjunkie hat geschrieben: Ich denke, Bernds Beitrag geht hier unter und sollte als separater Post neu erstellt werden. Das ist zu interessant als das er hier im Datenbank/Werte-nachschlage-Thread untergeht...

Das sehe ich auch so! Dieser Thread hat ja schon 10 Jahre auf dem Buckel. Da schaut sicherlich nicht jeder rein. Und ein Artikel dazu im Magazin würde erst recht das Interesse wecken. Manche Themen begannen mich in der Vergangenheit auch erst zu interessieren, nachdem ich einen Artikel darüber im Magazin gelesen hatte.

Gruß Markus

von Sleepy » Mo 23. Mai 2016, 12:01 Man könnte den Messaufbau auf einem Treffen nutzen um mal verschiedene Monitore/Fernseher und Umsetzer zu testen. Da dürften ja (auch wenn ein gewisses Funai-Modelle recht beliebt ist) etliche verschiedene Modelle am Start sein.

Sleepy

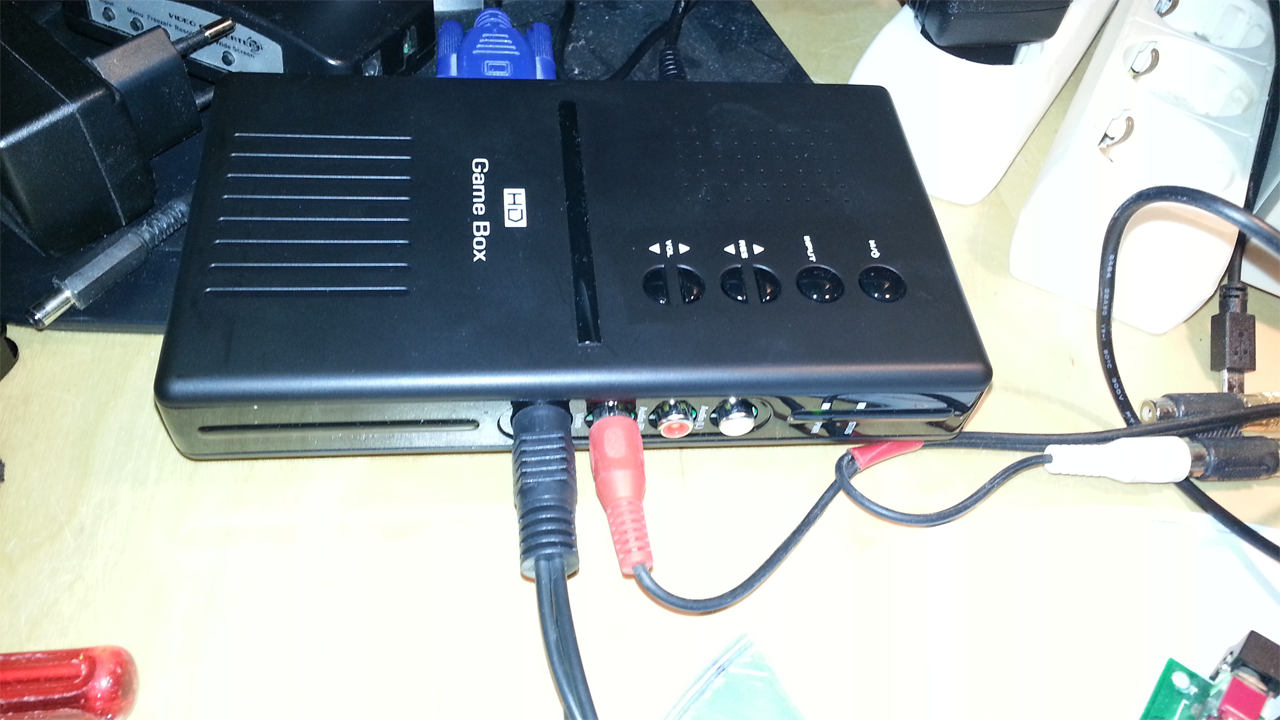

PS.: Ich habe mir jetzt auch eine Wunderkiste in Japan bestellt.

Edit: @Bernd: Was hättest Du bei einem eigenständigen Thema (verlinkt mit dem TFT-Thread) gerne als Überschrrift?

von Bernd » Di 24. Mai 2016, 14:19 Danke für das Angebot. Ich werde beide System mit den Ergebnissen zusammen auf meiner neuen Webseite später presentieren. Ein Link reicht dann vollkommen aus.

Anhänge:

Sleeπ

Sleeπ 25.08.2021 04:35

Funai LCD-A2005 / von Bernd » Do 2. Jun 2016, 13:43

slx hat geschrieben:
*Ich könnte evt. einen 20" Funai LCD-A2005 gebraucht kaufen. Ich habe dazu hier im Forum nur einen einzigen Post gelesen, in dem er als "Atari-kompatibel" bezeichnet wird. Gibt es noch mehr Erfahrungen dazu, ob er geeignet ist?

Danke!*

Benutze selbst den Funai LCD-A2005 zu Hause, der ist der große Bruder des kleineren LCD-A1506. Das Bild über Svideo überzeugt, egal ob ein Atari oder C64 daran hängt, die Latenzzeit liegt nur bei wenigen (3ms) Millisekunden. Ich kann ihn dir nur empfehlen.

Bye, Bernd Funai LCD-2005A.jpg

Nachtrag von CharlieChaplin vom 13.07.2024:

Nachtrag zum Funai 1506 und 2005:

Frage an die Atari und Funai Besitzer da draußen: Ist das bei euch auch so ? Immerhin kann ich nun beide Funai's problemlos nutzen, aber merkwürdig finde ich das schon irgendwie.

Nachtrag von Mathy vom 13.07.2024:

Hallo Andreas

Probier doch mal die Knöpfe oben an der 1506. Wenn ich mich recht entsinne kann man dort auch die TV-Norm einstellen.

Eine Anleitung habe ich auch noch nicht gefunden, aber wenn Du bzw. der Torsten, jemals ein Service Manual für die 1506 brauchst, die findest Du auf meiner Homepage.

Tschüß

Mathy

Nachtrag von Tigerduck vom 13.07.2024:

Moin Andreas,

mein 1506 merkt sich die letzte Einstellung. Wenn ich also PAL ausgewählt habe und den Fernseher wieder einschalte, ist er auch wieder im PAL Modus.

Der AUTO Modus funktioniert wohl aufgrund des "exotischen" Bildsignals nicht immer zuverlässig.

Schönen Sonntag!

Anhänge:


Sleeπ

Sleeπ 25.08.2021 04:37

DYON Legend 24 / von tomsmart1 » Di 14. Jun 2016, 19:39 So hier kommt die Vorstellung von meinem Monitor(Fernseher) auf der H.A.T.Z: XVI von den anderen Teilnehmer als gut befunden 😀

DYON Legend 24

Getestetes Gerät :........................................DYON Legend 24 Ladenpreis :.................................................120,- Getestet mit (Atari System) :.........................800 XL, VCS 2600, ATARI 7800 (RGB SECAM) ,Framemeister Hat Eingang für FBAS (composite) :...............Ja Hat Eingang für S-Video (Y/C) :.....................Nein Mit welchem Signal getestet :........................FBAS, Scart, HDMI Bildeindruck (gut, mässig, übelst) :.................gut (SCART FBAS) , gut VCS(Cinch), Sehr gut Framemeister(HDMI, ATARI S-VIDEO), ungeeignet VCS 7800 (RGB) Tuner (Analog/digital/keiner) :.........................Ja DVB-T/ DVB-C/ DVB-S2 Sonstiges (Austattung, Anfassqualität) :..........HDMI/VGA/Komponeten

Anhänge:

Sleeπ

Sleeπ 25.08.2021 04:41

Pioneer PDP V402E 40 / von Tigerduck » So 27. Nov 2016, 13:55 Bin durch Zufall (oder einfach durch zu langen Aufenthalt im Internet) auf folgenden Plasma-Fernseher gestossen:

Pioneer PDP V402E 40 zoll Plasma 4:3 mit 640 auf 480 Pixeln

Soll super gut sein für alte Video-Konsolen, kann 240p.

Kennt jemand das Gerät, bzw. hat es in Betrieb und kann dazu etwas sagen?

Gruß

Tigerduck

Sleeπ

Sleeπ 25.08.2021 04:43

Panasonic TH-42PV500E / von Sleepy » Mo 10. Sep 2018, 20:13

Getestetes Gerät : Panasonic TH-42PV500E Ladenpreis : NP(2005): 3.800€, 2nd Hand (2018) ca.100€ Getestet mit (Atari System) : VCS (HF), 800XL (F-Bas, S-Video), Jaguar (RGB) Hat Eingang für FBAS (Composite) : 3x Scart, 1x FrontAV (Cinch) Hat Eingang für S-Video (Y/C) : 2x Scart, 1x FrontAV (Hosiden)/Cinch Hat Eingang für RGB : 2x Scart Weitere Eingänge : Component (Cinch), HDMI, VGA Mit welchem Signal getestet : RGB, S-Video, F-Bas, HF Bildeindruck (gut, mässig, übelst) : sehr gut Tuner (Analog/digital/keiner) : analog, PAL/NTSC/SECAM

Sonstiges (Austattung, Anfassqualität) : satter Sound (keine extra Soundbar nötig * gg *), sehr hochwertig & saubere verabeitet, FB liegt schwer & gut in der Hand / gut bedienbar. Der/die Lüfter sind praktisch nicht höhrbar. Was zu fehlen scheint (Wahrscheinlicher: Ich noch nicht gefunden habe), ist eine Umschaltmöglichkeit Stereo/Mono; der Ton kommt bei einem Monogerät (z.B. XL ohne 2. Pokey), welches den Ton nur auf dem linken Kanal einspeist, erst mal nur aus der linken Box. Abhilfe schaft bei Cinch ein Y-Adapter, bei Scart ein Monitorkabel mit entsprechendem Schalter.

Das getestete Gerät hat für 80€ den Besitzer gewechselt, ist optisch und technisch einwandfrei. VCS-Bild über eingebauten Tuner relativ gut, Jaguar über RGB sehr gut

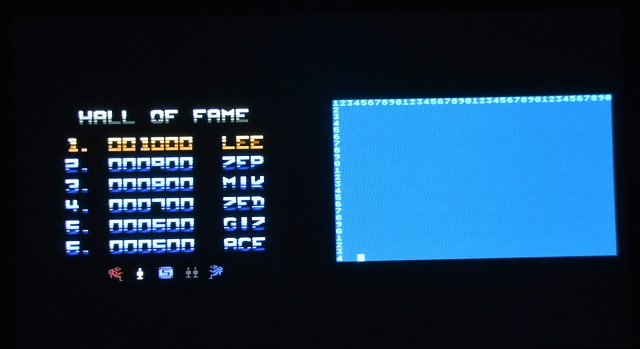

Mit der Bild-in-Bild Funktion lassen sich zwei ATARIs gleichzeitig betreiben; praktisch beim gemeinsamen Highscorechat. Das Bild wird nicht beschnitten. 😉 Wählt man als Quelle für den Ton Front-AV, kann man über die Cinch-Buchsen des Front-AV den (Mono-) Ton von beiden Rechnern einspeisen (normalerweise wird bei PiP nur der Ton einer Quelle durchgeschaltet).

Lt. Anleitung können Mitschnitte auf SD-Karte gemacht werden (nicht getestet). Hier (http://www.areadvd.de/hardware/panasoni ... 500e.shtml) findet sich ein ausführlicher Test.

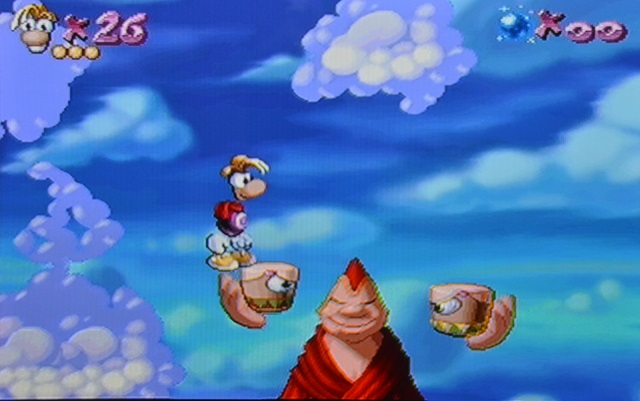

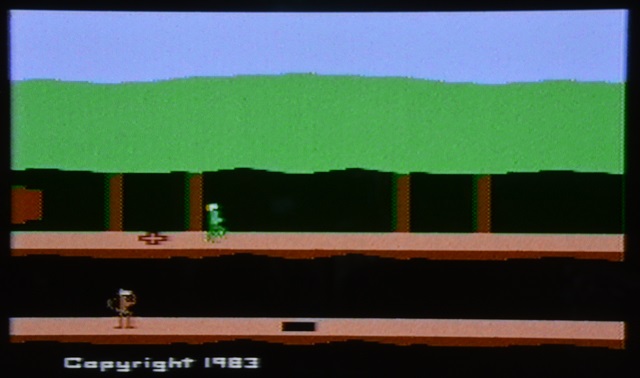

XL F-Bas: XL S-Video: 2XL: Jag RGB: VCS HF:

Anhänge:

Sleeπ

Sleeπ 25.08.2021 04:46

Philips 32PFS6402/12 / von Erhard » So 3. Feb 2019, 13:34 Hi,

getestetes Gerät: Philips 32PFS6402/12 Ladenpreis : NP(2019): ca. 350€ Getestet mit (Atari System) : 130 XE via S-Video (eingebauter Fix mit 75R Widerständen pp) Hat Eingang Euro-SCART mit FBAS + S-Video + RGB Hat Eingang Cinch für YPBR + Audio L+R Hat Eingang AUDIO IN DVI Weitere Anschlüsse: HDMI1 (ARC), HDMI2 (ARC), HDMI3 (ARC), HDMI4 (ARC/MHL) Weitere Anschlüsse: USB1, USB2 (3.0), USB3 Weitere Anschlüsse: CI, Kopfhörer Klinke 3,5 mm Bildeindruck (gut, mässig, übelst) : gut+ Tuner (Analog/digital/keiner) : analog, PAL/NTSC/SECAM

Produktbeschreibung Full-HD-LED-Fernseher mit 80 cm (32 Zoll) Bildschirmdiagonale mit 2-seitigem Ambilight Auflösung: 1.920 x 1.080p Full HD Empfang: DVB-T/ T2/ T2-HD/ C/ S/ S2, CI+, WLAN, LAN Unterstütze Streaming Dienste: Amazon Video, YouTube, Online-Videoshops, Browser für öffentliches Internet, Social TV, TV on Demand

Das Bild vom Atari über S-Video wirkt quasi gestochen scharf. Allerdings hat das zur Folge, daß man diese senkrechten Pixelstreifen sieht, welche aber in Spielen nicht auffallen.

Bei meiner ersten Spielerunde ging seltsamerweise das Bild so ca. alle 1 oder 2 Minuten weg: erst verschwand die Farbe, dann wurde es dunkel geblendet und dann war es wieder komplett da. Der Vorgang dauerte so 5 Sekunden.

Ich habe das soeben noch einmal getestet, allerdings habe ich dieses Mal ein RGB-BNC-Kabel genommen, welches ich für den Atari auf S-Video handgeschnitzt angepaßt habe. Das Kabel enthält 5 einzeln abgeschirmte Strippen, die je ca 4mm Durchmesser haben. Gegenüber dem Zeugs, was man heutzutage im Laden bekommt, müßte man die Qualität wohl mit Ultra-HQ+ bezeichnen...

Das Bild steht jetzt seit einer Stunde auf dem Bildschirm. Also gehe ich davon aus, daß das Videosignal bei dem anderen Kabel zu verlustbehaftet am Fernseher ankam.

PS: Ich wollte nie ein Smart-TV haben, mußte dieses Gerät jedoch nehmen, da es als einziges in meinen WZ-Schrank (max 80 cm Breite) reinpaßte. Eine Internetverbindung hat das Teil bei mir noch nicht bekommen.

Wichtig! Am Anfang hatte das Gerät bei mir zu Hause am PC und beim Fernsehen ein beschissenes Bild im Vergleich zum Test im Laden am Atari. Ich wollte es eigentlich wieder einpacken und zurückbringen, aber ein Kumpel sagte: laß mich mal! Er hat dann in den Videoeinstellungen rumgewuselt. Die wichtige Einstellung, die geändert wurde (und werden muß) ist, daß mein einstellen muß, daß das Gerät am Computer betrieben wird. Da war dann nicht nur sofort das Bild am Computer in bester Ordnung, sondern auch Super-RTL in SD am digitalen Kabel 🙂

CU, Erhard

Sleeπ

Sleeπ 25.08.2021 04:47

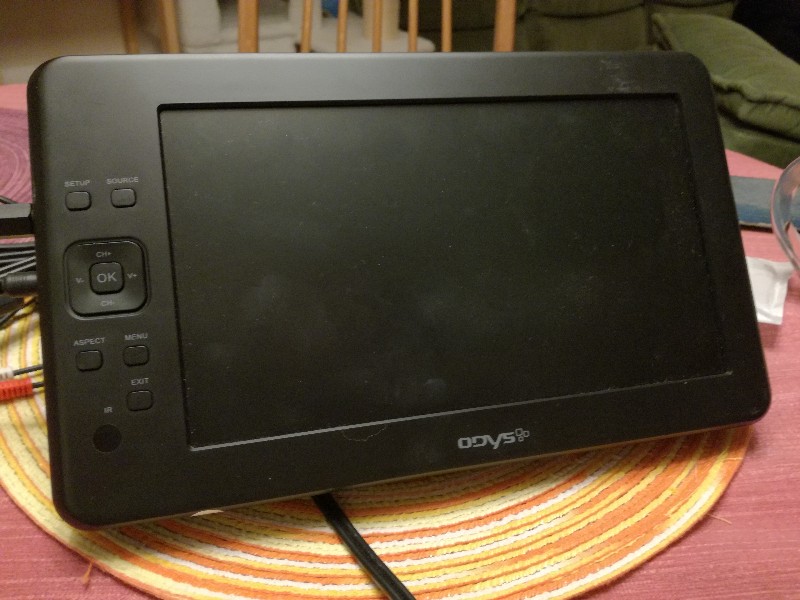

Odys Hype 23cm/9 Zoll / von Rockford » So 29. Nov 2020, 23:20 Getestetes Gerät : Odys Hype Ladenpreis : ? Gebraucht von Ebay, 20€ Getestet mit (Atari System) :800XL Standard, 130 XE Standard Hat Eingang für FBAS (composite) :nur für DVB-T, kein Analogtuner Hat Eingang für S-Video (Y/C) : nein Mit welchem Signal getestet : AV Bildeindruck (gut, mässig, übelst) : gut Tuner (Analog/digital/keiner) : digital Sonstiges (Austattung, Anfassqualität) : Handliches Gerät mit für Ataris guter, geringer Auflösung. Verarbeitung: geht so. Stellfuß ausklappbar, aber schlechter Stellwinkel, zu schräg. Ausgang für AV Ausgang für Lautsprecher oder Kopfhörer (Sollte man nutzen, der eingebaute Lautsprecher ist sehr flach vom Klang), mit externem.Lautsprecher sehr gut. Hat USB Buchse für USB Sticks und SD Card/MMS Card Slot. Man kann das Gerät auch als Abspielgerät für Musik nutzen.

Anhänge:


Sleeπ

Sleeπ 25.08.2021 04:52

Re: Dyon Delta 19 / von GoodByteXL » Do 16. Jun 2016, 13:42

tomsmart1 hat geschrieben:
So hier kommt die Vorstellung von meinem Monitor(Fernseher) auf der H.A.T.Z: XVI von den anderen Teilnehmer als gut befunden 😀

[https://abbuc.de/forum/viewtopic.php?p=378#p378](/Atari%20Bit%20Byter%20User%20Club%20e.V./Hardware/Thread_%5BFlach-Bildschirme%20-%20Konverter%20f%C3%BCr%20A8%20Computer%5D_Slee%CF%80_2021.08.17_12%3A18/)

🙂 Ja, Dyon hat ganz gute Geräte für schmales Geld. Nutze im WoMo seit 2012 den Delta 19 (12V) für den WoMo-A8; SVideo per SCART.

Sleeπ

patjomki 10.03.2022 20:18

Muss mich mal an diesen Thread dranhängen.

Mich interessieren aktuelle Scart->HDMI-Adapter, die man idealerweise auch mit VBXE nutzen kann.

Gibt es da was Brauchbares? Framemeister gibt es ja nicht mehr, wäre aber auch deutlich zu teuer gewesen.

Mittlerweile gibt es ja eine ganze Reihe doch recht preiswerter Geräte, aber welches taugt was? Vielleicht hat ja jemand von Euch einen Tipp?

andymanone 10.03.2022 20:39

Lotharek hat da wohl was Neues am Start:

https://lotharek.pl/productdetail.php?id=135

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

wosch 10.03.2022 20:58

Steht auch auf der Abbuc Startseite seit 21.2. unter Neueste Nachrichten 🙂 Könnte aber sein das viele, auch ich, sowas nicht mitbekommen weil Sie direkt zum Forum springen. Gruß Wolfgang

GoodByteXL 11.03.2022 07:21

andymanone schrieb: Lotharek hat da wohl was Neues am Start: https://lotharek.pl/productdetail.php?id=135

Was ich an dem Entwurf vermisse (falls ich da nichts überlesen habe), ist das Einschleifen von Audio Out in DVI/HDMI-Ausgang.

Ich habe noch einen alten Konverter von AV nach HDMI, der das problemlos macht.

Olix 11.03.2022 08:44

Ich vermute mal, dass das wieder das alte Problem ist, dass für den Einsatz von HDMI hohe Lizenzgebühren fällig werden und das Lotharek dadurch umgeht, dass es nur einen DVI Ausgang gibt.

cas 11.03.2022 12:07

Hi,

hat jemand schon Erfahrungen mit den RetroTINK Produkten am Atari?

https://www.retrotink.com/

https://mastodon.social/@cstrotm https://abbuc.social

Erhard 11.03.2022 13:26

Hi,

Olix schrieb: dass für den Einsatz von HDMI hohe Lizenzgebühren fällig werden

deshalb hat ja auch schon die Sophia-2 keinen HDMI Ausgang.

Dummerweise scheint es so, als wären die DVI+Audio - to - HDMI Konverter gar nicht sooo preiswert. Auf die schnelle hab ich bei "The Shop" was für 80,55€ gesehen.

Es stellt sich nun auch die Frage (zumindest für mich), ob man einfach ein analoges Audiosignal in HDMI reinbekommt oder ob man das zuvor digitalisieren muß.

Ferner stellt sich die Frage, ob man das bei der Soundqualität des ein oder anderen Flachbildschirms wirklich braucht oder will.

Drahtgebunden würde ich mir einfach eine Soundbox hinter den Atari stellen oder, wenn man noch etwas Geld für einen BT Audio-Transmitter (gibt es fertig mit 3.5 mm Klinke) hat, einfach einen solchen hinten an den Atari und mit einer Bluetooth Box (da würd ich mir eine kaufen, die auch einen analogen Eingang hat) koppeln.

Was meint ihr?

CU, Erhard

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

Olix 11.03.2022 13:34

Hab hier einen für knapp über 60 Euro gefunden:

https://profipatch.com/hdmi-dvi-audio-inserter-konverter-techly-idata-hdmi-ai4k

Braucht man halt ein DVI -HDMI Kabel oder Adapter.

Ansonsten seh ich das auch so. Einfach an den Audioausgang eine Aktivbox oder ähnliches.

Bin froh, dass ich meinen Micomsoft XRGB-Mini Framemeister habe. Der ist über alle Zweifel erhaben. RetroTInk Mini hatte ich auch schon mal im Auge. Aber leider keine Erfahrung damit.

HiassofT 11.03.2022 14:40

Erhard schrieb: Dummerweise scheint es so, als wären die DVI+Audio - to - HDMI Konverter gar nicht sooo preiswert. Auf die schnelle hab ich bei "The Shop" was für 80,55€ gesehen.

Es stellt sich nun auch die Frage (zumindest für mich), ob man einfach ein analoges Audiosignal in HDMI reinbekommt oder ob man das zuvor digitalisieren muß.

"einfach" geht da garnix :-)

Die Audio-Daten sind bei HDMI in den digitalen TMDS Datenstrom reingemuxt (sozusagen in der horizontalen Austastlücke des Video-Signals). Zusätzlich müssen Audio Infoframe packets mit den Audio-Infos (format, Sample-Rate, Anzahl Kanäle) geschickt werden.

Um da was einzuschleusen musst Du also erst mal den Datenstrom empfangen, parsen, ggf vorhandene Audio Infoframes und Audio-Daten wegwerfen und dann die zusätzlichen Daten an der richtigen Stelle einfügen.

Ferner stellt sich die Frage, ob man das bei der Soundqualität des ein oder anderen Flachbildschirms wirklich braucht oder will.

Ja, das will man unbedingt.

Die Flachbildschirme haben zum Teil ganz brauchbare Lautsprecher drin oder man hat eh schon eine analoge oder digitale Verbindung vom Audio-Ausgang des Fernsehers zum Verstärker / Receiver.

Vor allem aber hätte ich keine Lust auf Kabelsalat oder Workarounds um irgendwie auch Audio hinzubekommen, wenn der Konverter tatsächlich kein Audio unterstützen sollte.

Den RetroTink hätt ich mir letztes Jahr fast gekauft, aber er war dann grad leider nicht lieferbar. Insofern kann ich dazu leider noch nicht viel sagen.

so long,

Hias

Mathy 11.03.2022 15:37

. Hallo Leute

Auf AtariAge ist schon einiges geschrieben zum Thema RetroTink.

Tschüß

Mathy

PS wichtige Neuheiten, vom Club, zu Treffen, Software oder Hardware werden oft auf der Hauptseite gemeldet, damit sie auffallen. Also bitte immer über die Hauptseite zum Forum und nicht direkt!

Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.

Erhard 11.03.2022 16:41

Hi Oli,

Olix schrieb: Hab hier einen für knapp über 60 Euro gefunden:

der kann aber nur HDMI 2 HDMI, daß heißt vor den HDMI Eingang muß dann auch noch ein DVI2HDMI Adapter.

CU, Erhard

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

Olix 11.03.2022 17:20

der kann aber nur HDMI 2 HDMI, daß heißt vor den HDMI Eingang muß dann auch noch ein DVI2HDMI Adapter.

... Hab ich doch geschrieben:

Olix schrieb: ... Braucht man halt ein DVI -HDMI Kabel oder Adapter.

pps 12.03.2022 05:06

cas schrieb: Hi,

hat jemand schon Erfahrungen mit den RetroTINK Produkten am Atari?

https://www.retrotink.com/

Ich habe den und er ist soweit echt gut. Allerdings klappt er an meinem Beamer im Wohnzimmer nicht richtig. Da flackert das Bild immer mal wieder. Daher habe ich dort einen billigen RCA2HDMI Adapter aus China dran. Der macht ein prima Bild auch am Beamer.

PP´s of STARSOFTBerlin____github|meine Webseite|Demozoo

CharlieChaplin 28.01.2024 21:52

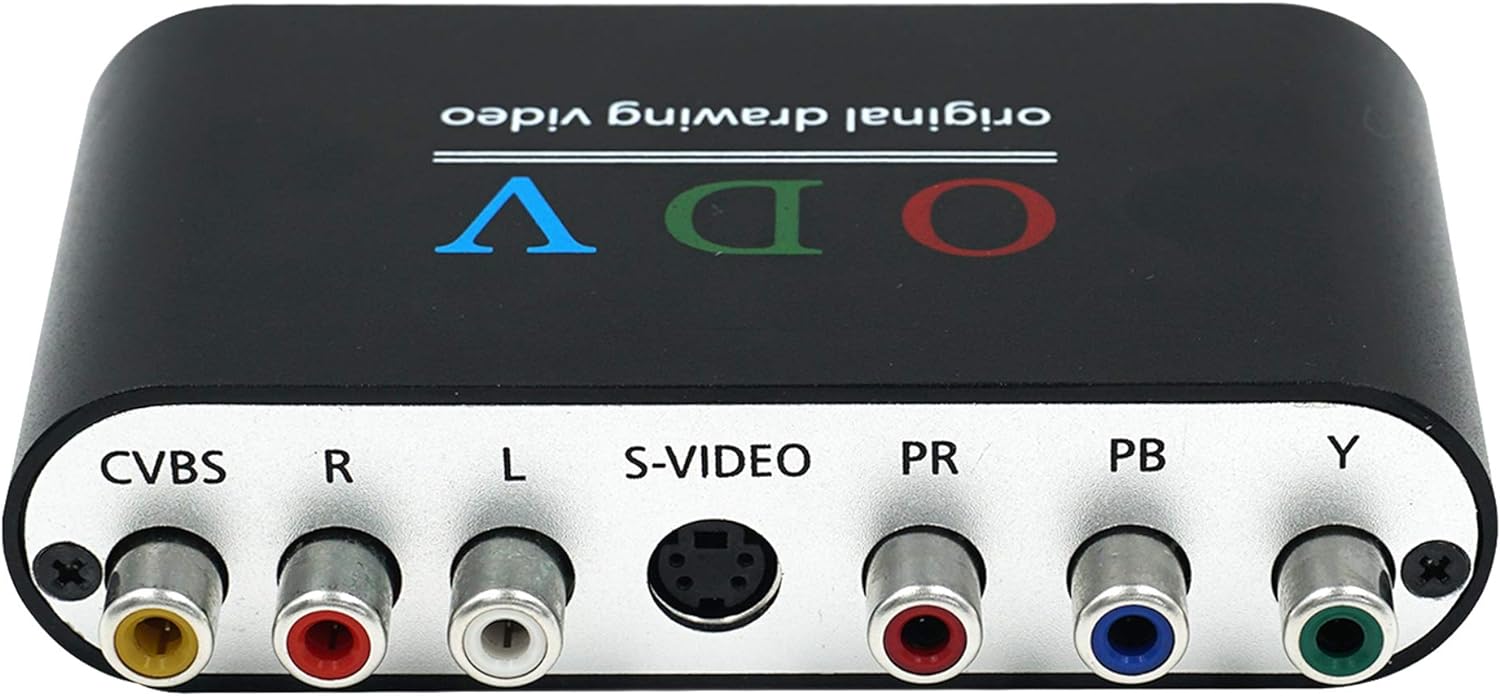

ODV or Mcbazel ODV HDMI converter:

HDMI converter and scandoubler
input: Composite, S-Video, YPrPB (YUV) and Audio
output: HDMI with audio (TV says YUV, 50Hz or 60Hz)
switches: a) line doubler, line doubler + filter, pass-through mode (original signal); b) input switch (Composite, S-Video, YUV)
resolution: 720x576 (PAL, line doubler or line doubler + filter), 720x288 (PAL, pass-though mode); 720x480 (NTSC, line doubler or line doubler + filter), 720x240 (NTSC, pass-through mode)
automatic detection of PAL and NTSC
picture quality: good! (in my subjective opinion)
price: 50-70 Euro (bought mine at Amazon for 67,99 Euro, Ali-Express has it for 54 Euro + 6 Euro shipping = 60 Euro)

https://www.amazon.de/Mcbazel-Composite-S-Video-Adapter-Konverter/dp/B07WYJSSKZ/ref=sr_1_1_sspa?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3RHEG83UWKY5L&keywords=ODV+HDMI+converter&qid=1706478705&sprefix=odv+hdmi+converter%2Caps%2C92&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1

Anhänge:


CharlieChaplin 28.01.2024 23:04

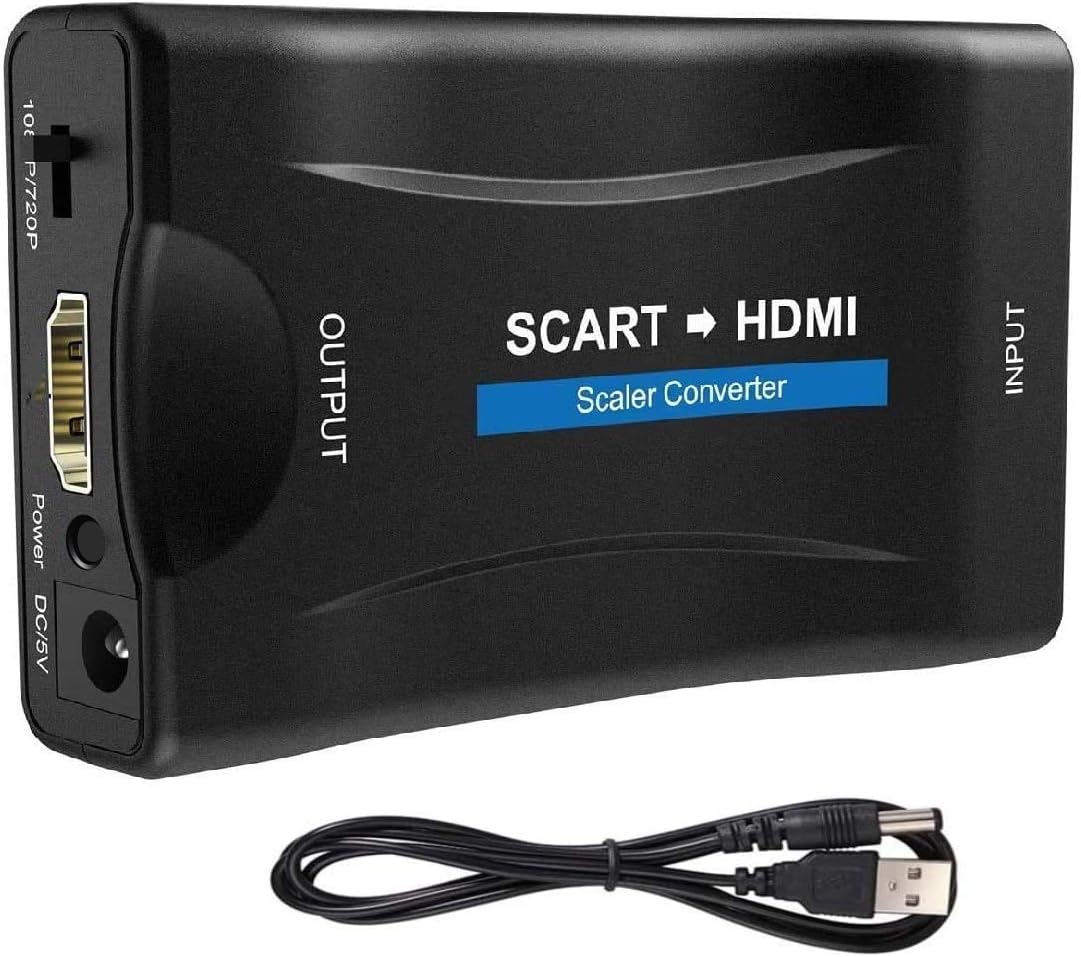

Scart to HDMI converter (plastic box)

HDMI converter and scandoubler
input: Scart (no S-Video!)
output: HDMI with audio (TV says RGB)
switches: 720P or 1080P
resolution: TV says 1280x720 or 1920x1080, 60Hz output only
picture quality: extremely bad (in my opinion), lots of artifacts, false colours, etc.
price: 5-20 Euro

https://www.amazon.de/Konverter-Adapter-Konvertieren-Analogen-Scart-Eingang/dp/B08Y5RJ5D1/ref=sr_1_10?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=27ZC8SHPCGBSH&keywords=HDMI+Konverter&qid=1706482940&sprefix=hdmi+konverter%2Caps%2C93&sr=8-10

Anhänge:


CharlieChaplin 29.01.2024 00:02

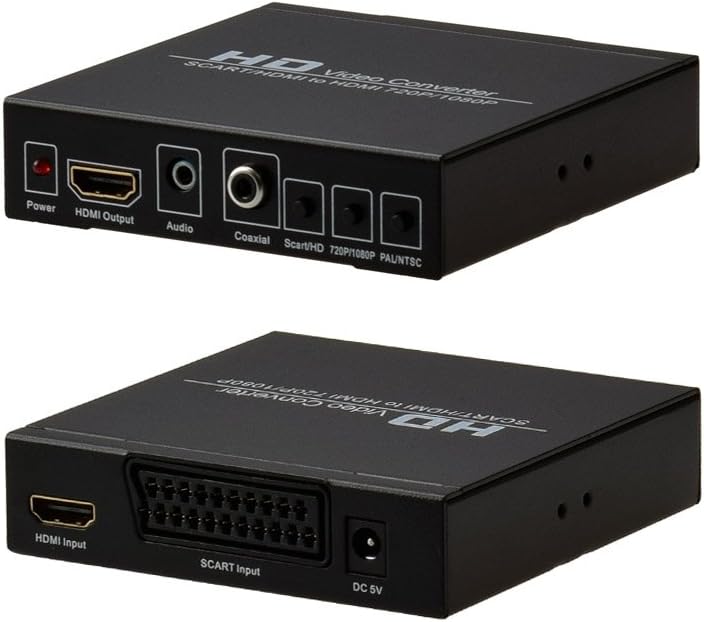

(McBazel) Scart and HDMI to HDMI converter (metal box):

HDMI converter and scandoubler
input: Scart (no S-Video!), HDMI
output: HDMI with separate audio via 3,5mm jack (TV says RGB, 50Hz or 60Hz)
switches: a) NTSC or PAL, b) 720P or 1080 P, c) Scart or HDMI
resolution: 1280x720 (Scart input), 1920x1080 (Scart input) and others (HDMI input)
picture quality: medium/mediocre (in my opinion) when using Scart with FBAS ; unusable with S-Video;
note: Scart with S-Video does not work at all, converter jumps between Secam(!) and PAL, picture flickers and swims horribly, all kind of colours and stripes (pressing NTSC-PAL switch has no effect then)
price: 30-40 Euro

https://www.amazon.de/Mcbazel-SCART-Konverter-Konvertieren-HDMI-Signalausgang/dp/B078PCGRZC/ref=sr_1_23?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3OIX3OI6C69UB&keywords=Scart+zu+HDMI+Konverter&qid=1706486339&sprefix=scart+zu+hdmi+konverter%2Caps%2C93&sr=8-23

Anhänge:


CharlieChaplin 29.01.2024 01:08

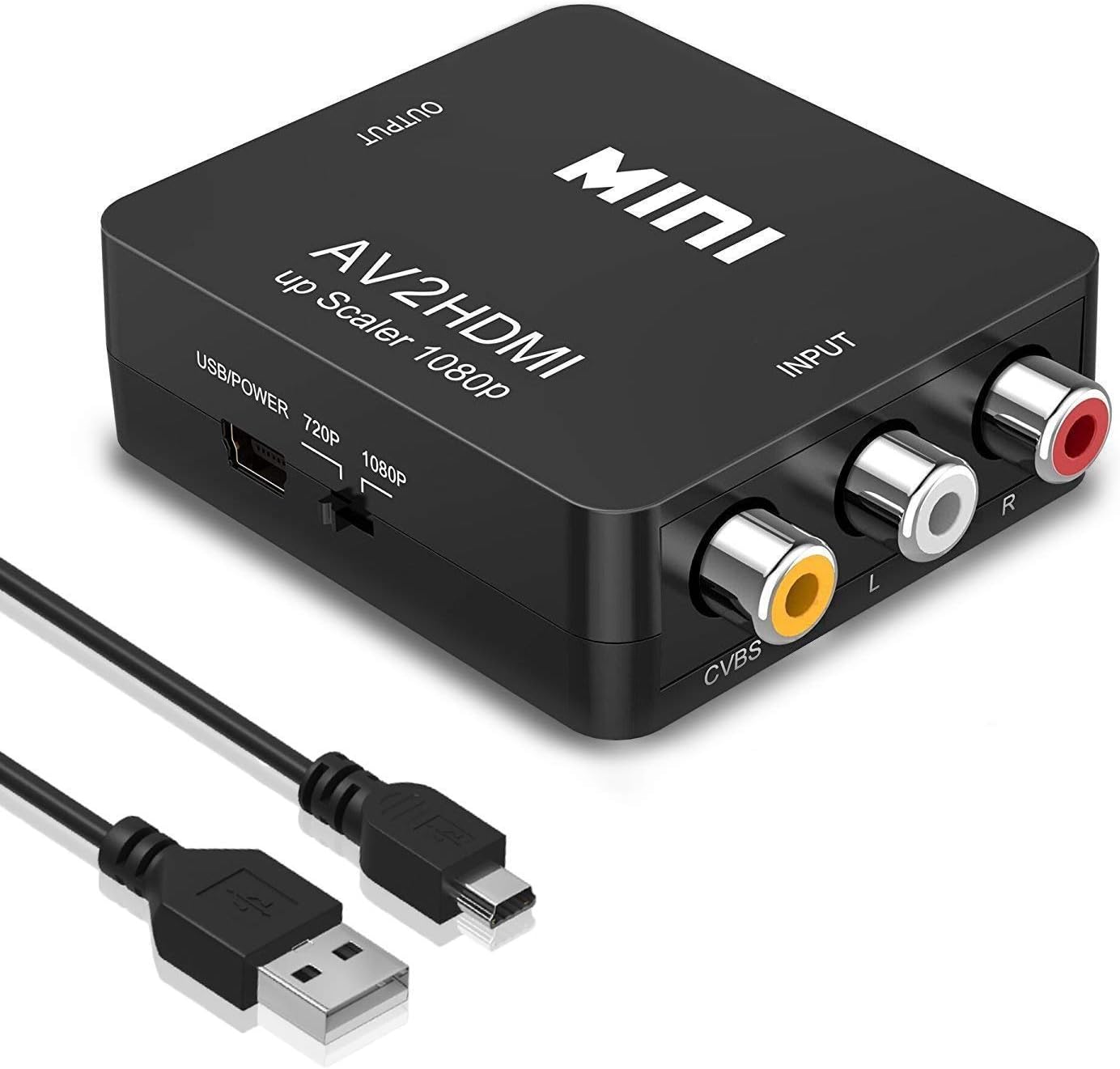

Mini AV 2 HDMI converter (white or black plastic box)

HDMI converter and scandoubler
input: Composite, Audio (yellow, red, white cinch/RCA)
output: HDMI (60Hz only)
switches: 720P or 1080P (has no effect on my tv!)
resolution: 1920x1080
picture quality: bad (in my opinion), lots of artifacts
note: mine has audio problems, produces high beeping sound
price: 5-10 Euro

https://www.amazon.de/Konverter-Amtake-Videorecorder-Unterst%C3%BCtzt-USB-Netzkabel-Schwarz/dp/B085NQ5YTY/ref=sr_1_4?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2WUB5TWYFU8JZ&keywords=HDMI+Konverter&qid=1706490337&sprefix=hdmi+konverter%2Caps%2C92&sr=8-4

Anhänge:


mega-hz 01.03.2024 21:26

CharlieChaplin schrieb: Mini AV 2 HDMI converter (white or black plastic box)

HDMI converter and scandoubler

input: Composite, Audio (yellow, red, white cinch/RCA)

output: HDMI (60Hz only)

switches: 720P or 1080P (has no effect on my tv!)

resolution: 1920x1080

picture quality: bad (in my opinion), lots of artifacts

note: mine has audio problems, produces high beeping sound

price: 5-10 Euro

https://www.amazon.de/Konverter-Amtake-Videorecorder-Unterst%C3%BCtzt-USB-Netzkabel-Schwarz/dp/B085NQ5YTY/ref=sr_1_4?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2WUB5TWYFU8JZ&keywords=HDMI+Konverter&qid=1706490337&sprefix=hdmi+konverter%2Caps%2C92&sr=8-4

Diesen Adapter habe ich auch vor kurezem erworben. Der Erste Eindruck war gar nicht so schlecht. Hab nun aber garnicht drauf geachtet ob der Ton mit rüberkommt. Der Upscale-Schalter bewirkt ein kleineres/grösseres Bild bei mir.

keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de

CharlieChaplin 03.03.2024 20:26

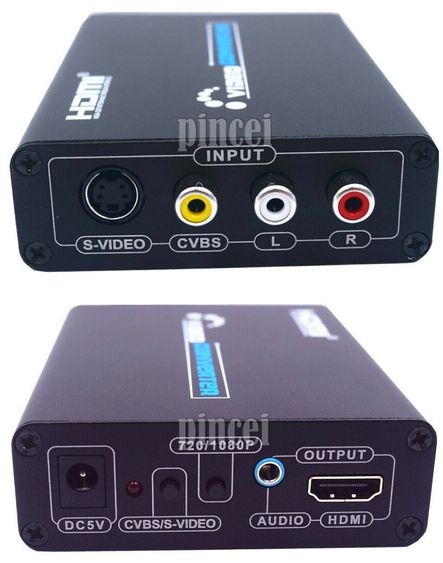

Pincei HDMI converter and upscaler (metal box)

HDMI converter and scandoubler
input: RCA/CVBS and S-Video
output: HDMI and audio
switches: a) 720P or 1080P, b) CVBS or S-Video
resolution: 1280x720, 1920x1080
picture quality: good (CVBS), very good (S-Video)
price: 30-40 Euro

https://www.ebay.de/itm/115620909808

Anhänge:


CharlieChaplin 03.03.2024 20:33

Note to (McBazel) ODV HDMI converter:

Do NOT connect S-Video and yellow cinch (CVBS) cables simultanously ! Otherwise S-Video will show awful dithering patterns; without cinch (CVBS) connected you get a crystal-clear S-Video picture!

Note to Pincei HDMI converter:

If you connect S-Video and yellow cinch (CVBS) cables simultanously, the S-Video screen will appear a little darker, if you connect only S-Video the screen will appear a little brighter. Decide yourself if you should connect both cables simultanously or only one of them.

CharlieChaplin 03.03.2024 20:46

mega-hz schrieb: Diesen Adapter habe ich auch vor kurezem erworben. Der Erste Eindruck war gar nicht so schlecht. Hab nun aber garnicht drauf geachtet ob der Ton mit rüberkommt. Der Upscale-Schalter bewirkt ein kleineres/grösseres Bild bei mir.

Anscheinend hatte ich hier einen (teilweise?) defekten Konverter erhalten. Wollte den Mini AV 2 HDMI Konverter heute nochmal testen und nun macht er gar nix mehr, keinen Ton UND keinerlei Bild !

GoodByteXL 04.03.2024 09:44

Ein Rückgriff auf einen alten Post von mir:

GoodByteXL schrieb:

andymanone schrieb: Lotharek hat da wohl was Neues am Start: https://lotharek.pl/productdetail.php?id=135

Was ich an dem Entwurf vermisse (falls ich da nichts überlesen habe), ist das Einschleifen von Audio Out in DVI/HDMI-Ausgang.

Ich habe noch einen alten Konverter von AV nach HDMI, der das problemlos macht.

Das https://www.amazon.de/RCA-auf-HDMI-Konverter-Unterst%C3%BCtzung/dp/B0CPSLX5HS/ref=sr_1_26?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dib=eyJ2IjoiMSJ9.7wAhPkY3ocKn5dJsommnivAEXPaK-nzKplqIfu4hKmPBENQhadWSieD_FeaWjjzyzjrmR1vN2VKwn-OIg0srRj9llE0PIAVprp65eYi5hL6Cp9l4ibPpeTtS_UiF8dIGeDzMXrYBSCQdxE8gIdChpS5D-LqC1A0zwBmSexEnb6pvukYycgIBCyCwil6QNkUflNpc2jnMN80jZUjlPgcv6qavzqfZ1Xh99Il9ZHikid8.-GnRX6fJJwayPLZHh_3oR5biXBHsdzHKVH2ZZi0-88E&dib_tag=se&keywords=konverter+av+to+hdmi+gv-v23&qid=1709544676&sr=8-26 gibt es offenbar immer noch (oder wieder...).

Dieser und vergleichbare Konverter enthalten keine Schaltungen zur Verbesserung der Signale, es wird lediglich auf HDMI umgesetzt. Dieses Teil hatte ich für das Austesten der XEP80-Treiber zu SDX mal angeschafft, da ich beide Bilder sehen musste - XEP und Atari Video.

Das Einschleifen des Audiosignals sowie die sehr gut funktionierende Umschaltung sind sehr komfortabel.

pancio 04.03.2024 16:54

CharlieChaplin schrieb: (McBazel) Scart and HDMI to HDMI converter (metal box):

HDMI converter and scandoubler

input: Scart (no S-Video!), HDMI

output: HDMI with separate audio via 3,5mm jack (TV says RGB, 50Hz or 60Hz)

switches: a) NTSC or PAL, b) 720P or 1080 P, c) Scart or HDMI

resolution: 1280x720 (Scart input), 1920x1080 (Scart input) and others (HDMI input)

picture quality: medium/mediocre (in my opinion) when using Scart with FBAS ; unusable with S-Video;

note: Scart with S-Video does not work at all, converter jumps between Secam(!) and PAL, picture flickers and swims horribly, all kind of colours and stripes (pressing NTSC-PAL switch has no effect then)

price: 30-40 Euro

https://www.amazon.de/Mcbazel-SCART-Konverter-Konvertieren-HDMI-Signalausgang/dp/B078PCGRZC/ref=sr_1_23?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3OIX3OI6C69UB&keywords=Scart+zu+HDMI+Konverter&qid=1706486339&sprefix=scart+zu+hdmi+konverter%2Caps%2C93&sr=8-23

I've this one and in my opinion it's good - not very good but enough. I'm using it to with HDMI-USB grabbed together to show Atari's screen on PC monitor.

pancio https://systemembedded.eu PTODT / A.B.B.U.C. Member

CharlieChaplin 06.03.2024 18:13

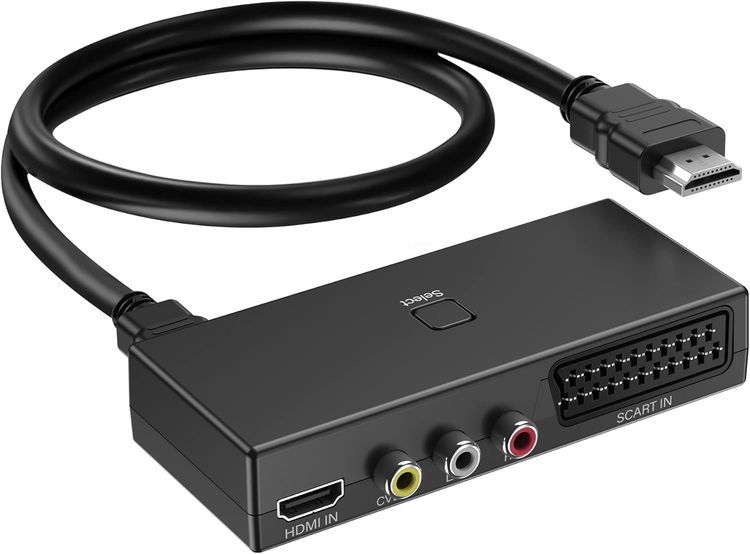

AIFHDAUF Scart + RCA to HDMI converter and upscaler (plastic box)

HDMI converter and scandoubler
input: RCA/CVBS, Scart, HDMI
detects PAL or NTSC automatically
output: HDMI 2.0 at 60Hz only!
switches: input Select switch for Scart, RCA/CVBS or HDMI
resolution: 1920x1080 (manual also mentions other resolutions, but only full HD was displayed on my TV)
picture quality: medium/mediocre (dark blue / light blue scanlines, typical FBAS artifacts with Scart and CVBS)
note: Scart with S-Video does not work at all (has high flicker and false colours)
sound quality: good (plays sound via HDMI out)
price: 30-40 Euro

https://www.amazon.de/dp/B0BTYN8Z68?psc=1&ref=ppx_yo2ov_dt_b_product_details

Anhänge:


CharlieChaplin 06.03.2024 18:16

pancio schrieb:

CharlieChaplin schrieb: (McBazel) Scart and HDMI to HDMI converter (metal box):

HDMI converter and scandoubler

input: Scart (no S-Video!), HDMI

output: HDMI with separate audio via 3,5mm jack (TV says RGB, 50Hz or 60Hz)

switches: a) NTSC or PAL, b) 720P or 1080 P, c) Scart or HDMI

resolution: 1280x720 (Scart input), 1920x1080 (Scart input) and others (HDMI input)

picture quality: medium/mediocre (in my opinion) when using Scart with FBAS ; unusable with S-Video;

note: Scart with S-Video does not work at all, converter jumps between Secam(!) and PAL, picture flickers and swims horribly, all kind of colours and stripes (pressing NTSC-PAL switch has no effect then)

price: 30-40 Euro

https://www.amazon.de/Mcbazel-SCART-Konverter-Konvertieren-HDMI-Signalausgang/dp/B078PCGRZC/ref=sr_1_23?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3OIX3OI6C69UB&keywords=Scart+zu+HDMI+Konverter&qid=1706486339&sprefix=scart+zu+hdmi+konverter%2Caps%2C93&sr=8-23

I've this one and in my opinion it's good - not very good but enough. I'm using it to with HDMI-USB grabbed together to show Atari's screen on PC monitor.

Noticed a few days ago, that my converter does not playback any sound, NOT via HDMI out (digital), NOT via audio /headphone out (analog)

CharlieChaplin 21.03.2024 19:40

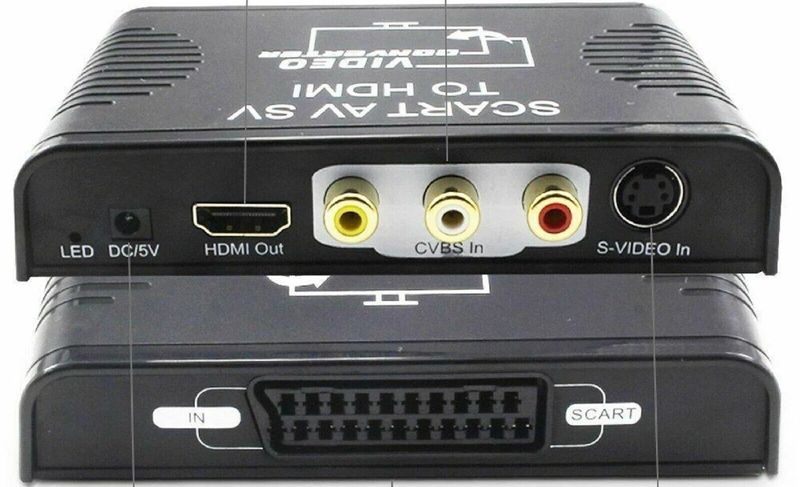

3-in-1 HDMI - Konverter (Composite, S-Video, Scart; plastic box)

HDMI converter and scandoubler
input: RCA/CVBS, S-Video, Scart
detects PAL or NTSC automatically
output: HDMI at 60Hz only!
switches: none!
resolution: 1920x1080 @ 60 Hz
picture quality: medium with all 3 input types (typical FBAS/Composite artifacts with all inputs! S-Video looks the same as Composite/Scart and shows the same artifacts! even b/w graphics appear with red/green PAL artifacts with only S-Video connected!)
note: several A8 colours appear with stripes! (especially: violet, purple, blue, but also other colours)
sound quality: good (plays sound via HDMI out)
price: 25-40 Euro

Link: a) ebay: http://www.ebay.de/itm/386140087951 b) Amazon: www.amazon.de/SVIDEO-1-HDMI-Konverter-Audio-Video-Sync-Ausgang-HDMI-Video-Konverter/dp/B07W3N6P9S/ref=sr_1_14?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2Z9QWH8LVSVFA&dib=eyJ2IjoiMSJ9.dsKAvCzCNYBz0I4j-nVgKnW1Bppd2hLh-eyQdHhi8ntCUcqLhPdWCstJw9ECfZDVqaj0VvLi3VgRFcWIU8Wb8VXOK6-WjME-cTlDmlwpRVodxfhSo97y9Y3g86_gUTpLVkhH30GGDGTQLVysBZiotd2STnbo5Z3hWShJGcCxnkNvKApvZvg5bnCSCLPywHgRzAI945GIp0-ySclyD_aiIpbDeB_3t7K2X3FtPFlU9Vc.uGj1oeLM8DrPov7L2FZBNcmnyGmgHS4x-sm2SK8E3MM&dib_tag=se&keywords=3in1+Scart%2C+S-video+HDMI+Konverter&qid=1711049899&sprefix=3in1+scart+s-video+hdmi+konverter%2Caps%2C88&sr=8-14

Anhänge:


Sleeπ 27.03.2024 05:27

Edit: Kopie aus dem alten Forum

Moin,

der Thread ist schon etwas angemodert, aber ein besseren zum Fortführen habe ich nicht gefunden 8)

Eine ebenso gute Option, unseren "kleinen" Atari an moderne Bildschirme zu bekommen, sind ja FBAS/S-Video nach VGA-Wandler. Eine zeitlang gab es kleine schwarze Kistchen, in etwa Zigarettenschachtel-Größe, die für knapp 30 Euro das hervorragend an jedem handelsüblichem VGA Bildschirm gemacht haben, mit guter Bildqualität und keinem "Lag", was bei manchen aktuellen Billig-TVs ja auch ein Problem für die Gamer-Fraktion ist.

Diese Wandler-Kästchen (u.A. "Ligawo" und tausend andere Namen) wurden dann irgendwann billiger und dramatisch schlechter. Irgendwo hatte ich davon berichtet, aber den Thread nicht gefunden. Hauptgrund war das Einsparen eines richtigen TV Decoders (Chip).

Für mich sind reine Fernseher zu groß und unpraktisch, und nachdem mein "altes" Wandlerkästchen den Geist aufgegeben hat (19 Volt DC statt 5 V DC... nunja. Da hätte ich auch die Füße von mir gestreckt... 🙄 ), habe ich mir bei eBay & Co. fünf verschiedene Modelle bestellt. Nur eines taugt etwas, aber dafür erfreulich gut zum akzeptablem Preis: Die "HD Game Box" von Deluxecable GmbH (nein... kein Provision, kein Vorteil, gar nix).

Anbei ein paar Bilder zum Gerät:

Die HD Game Box.png Die HD Game Box

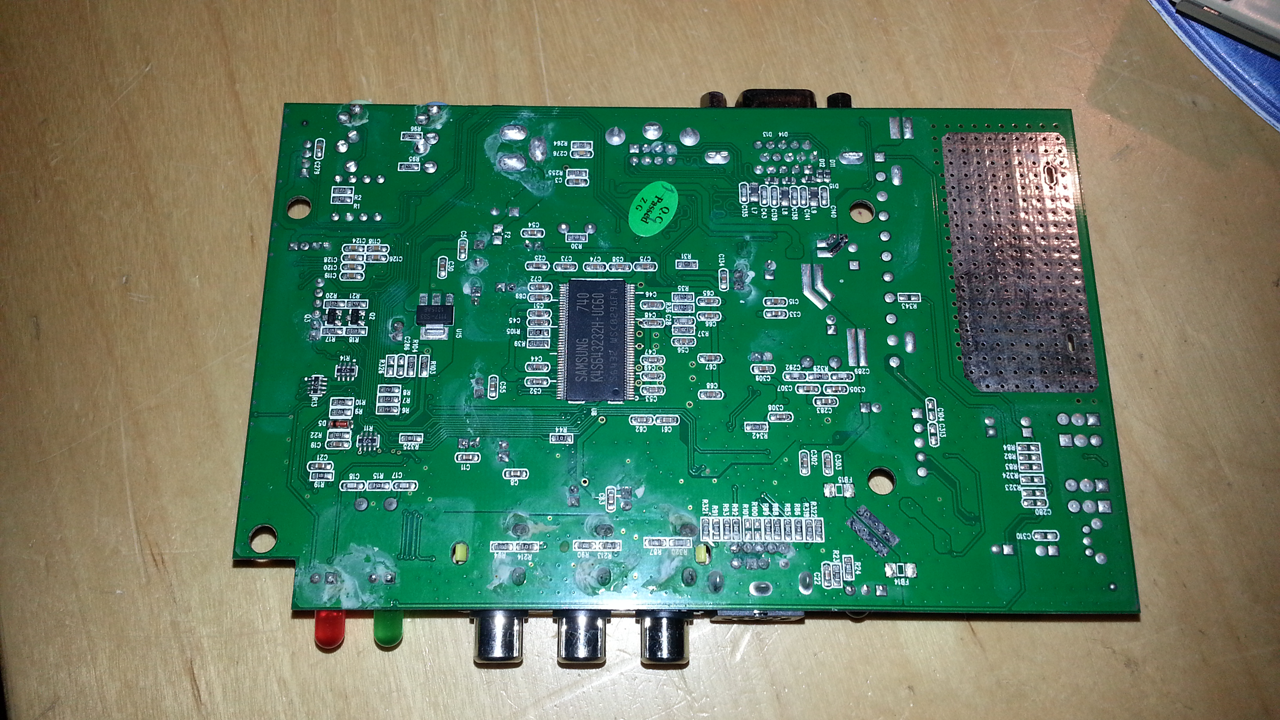

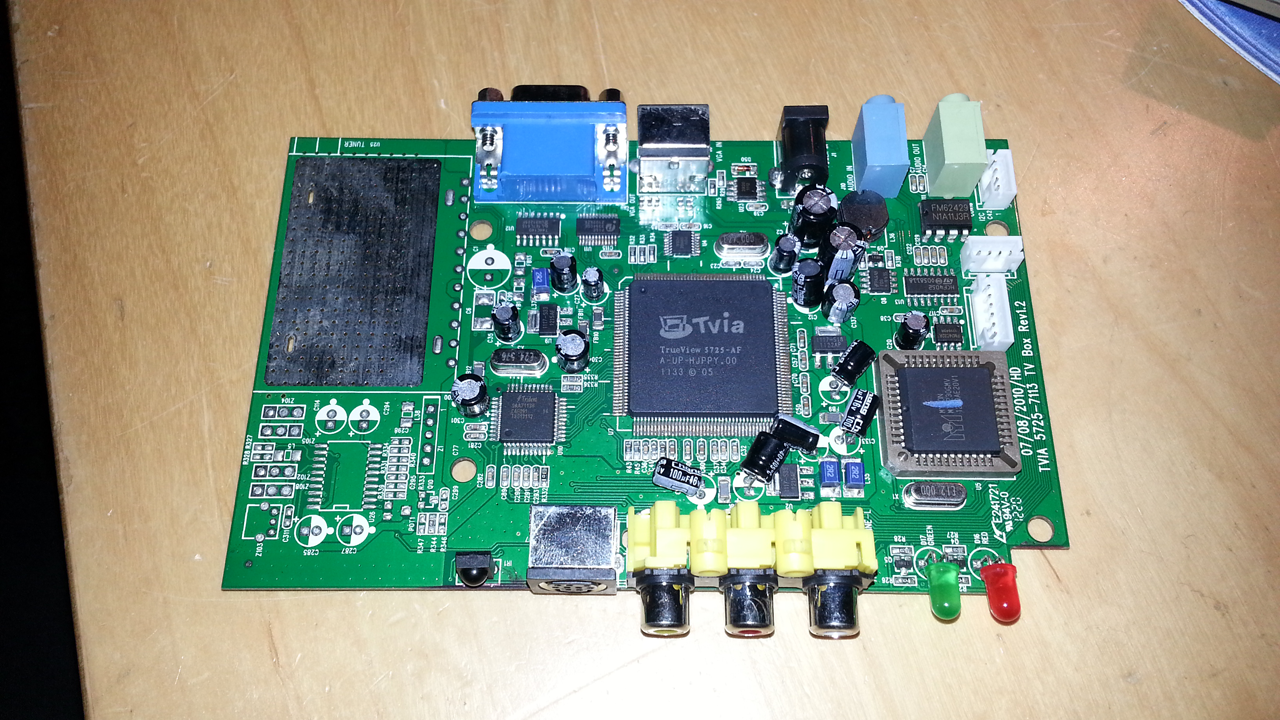

Das Innenleben (1).png Das Innenleben (1)

Das Innenleben (2).png Das Innenleben (2)

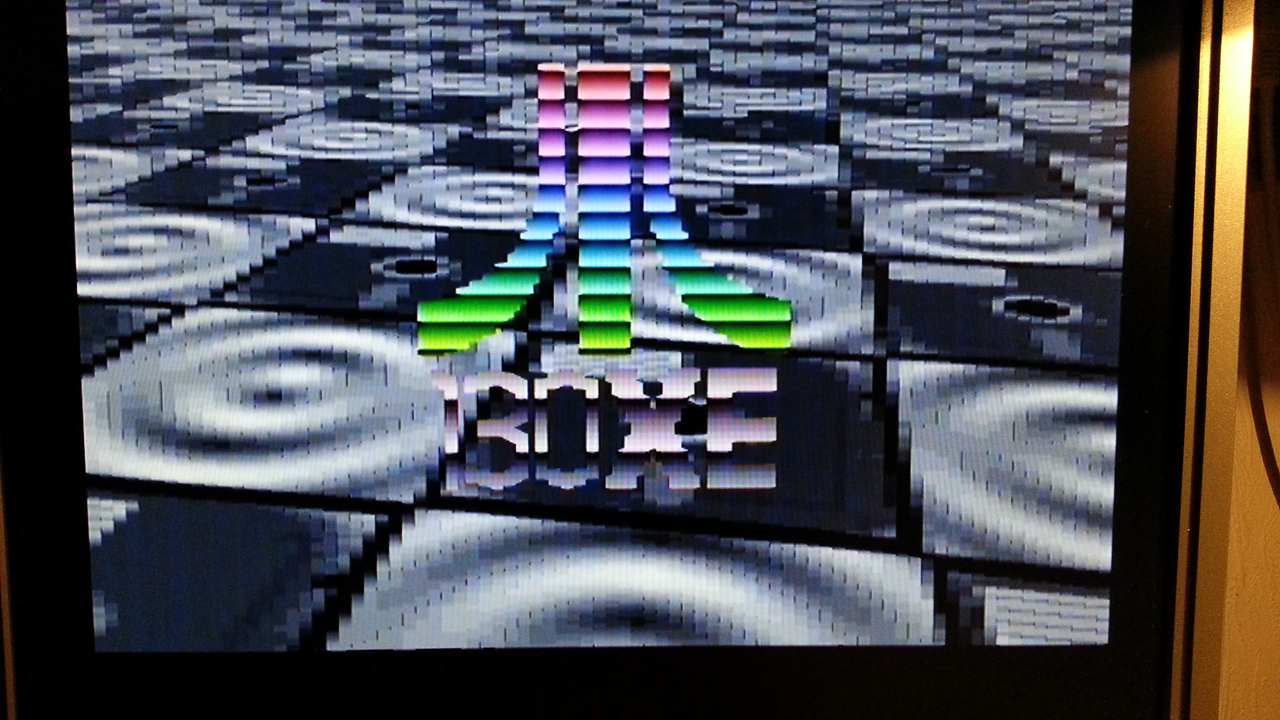

Nun folgen ein paar "Screenshots" 😂 von einem Atari 130 XE mit S-Video Mod, angeschlossen via S-Video an die HD Game Box. Standard READY Bildschirm nach dem Einschalten.

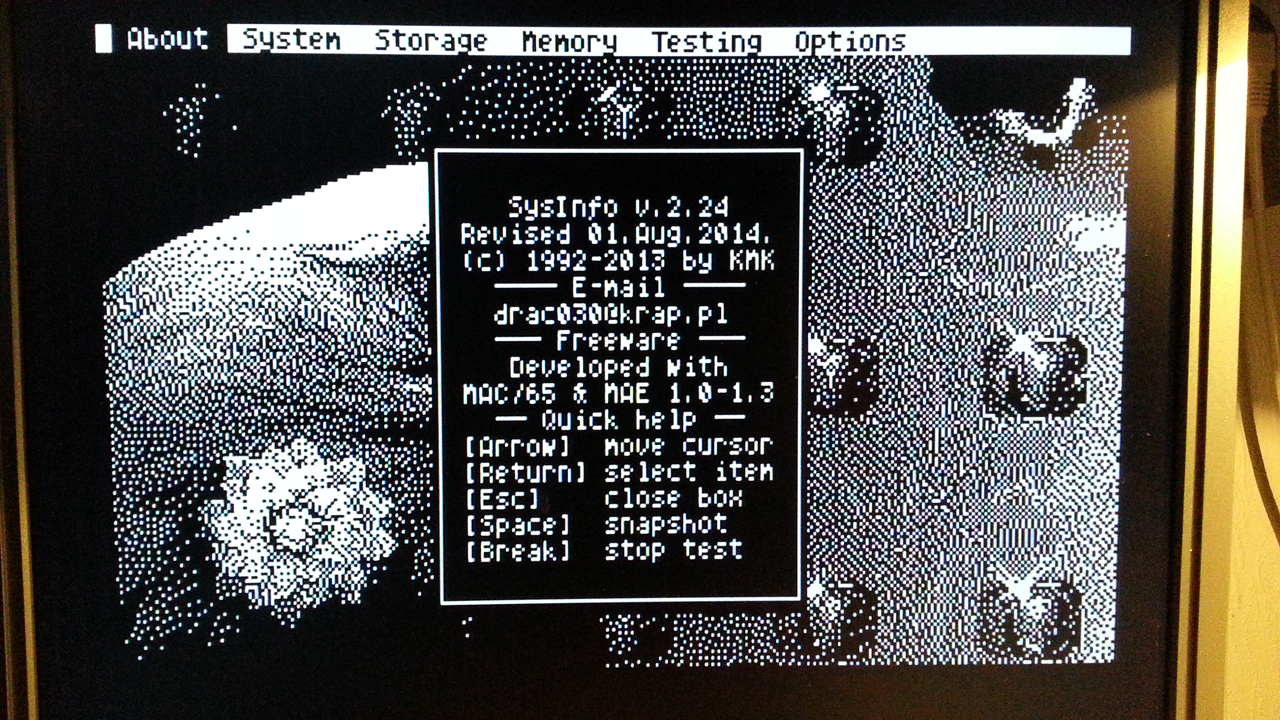

SYSINFO von KMK. Gestochen scharfer Graphics 8 Screen ohne jeden Farb-Artefakt (nur mit S-Video möglich, klar!)

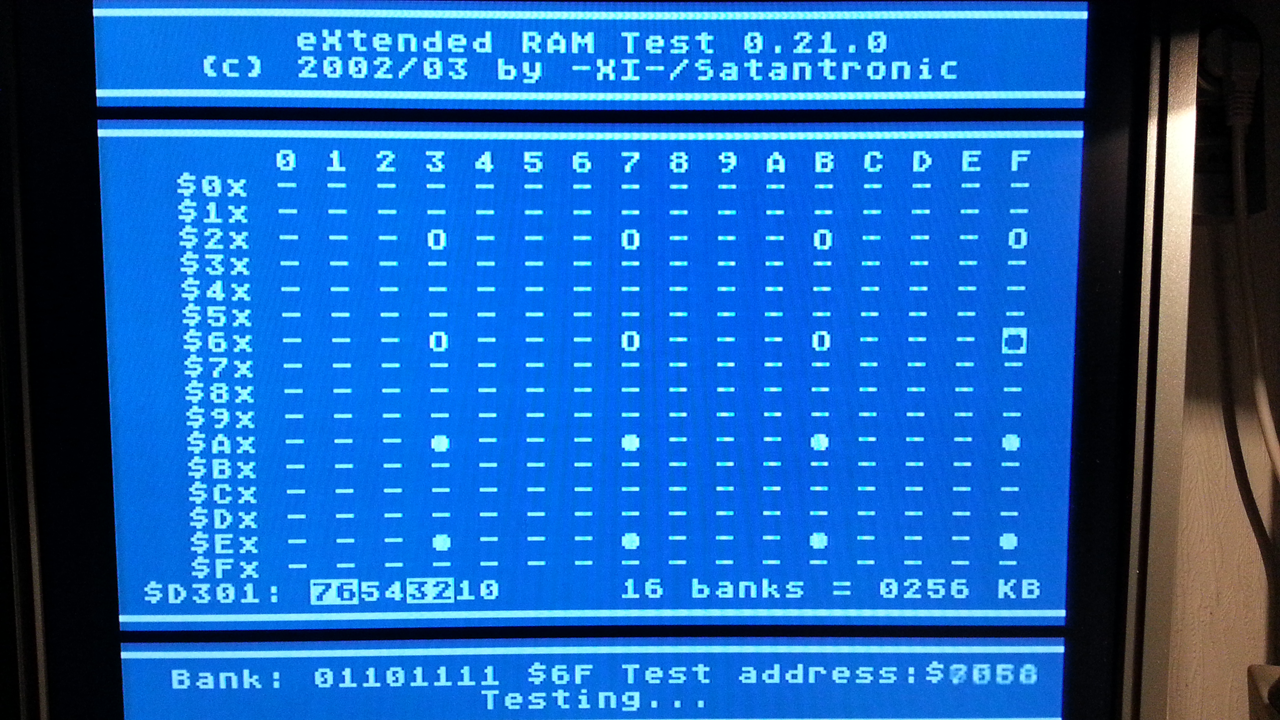

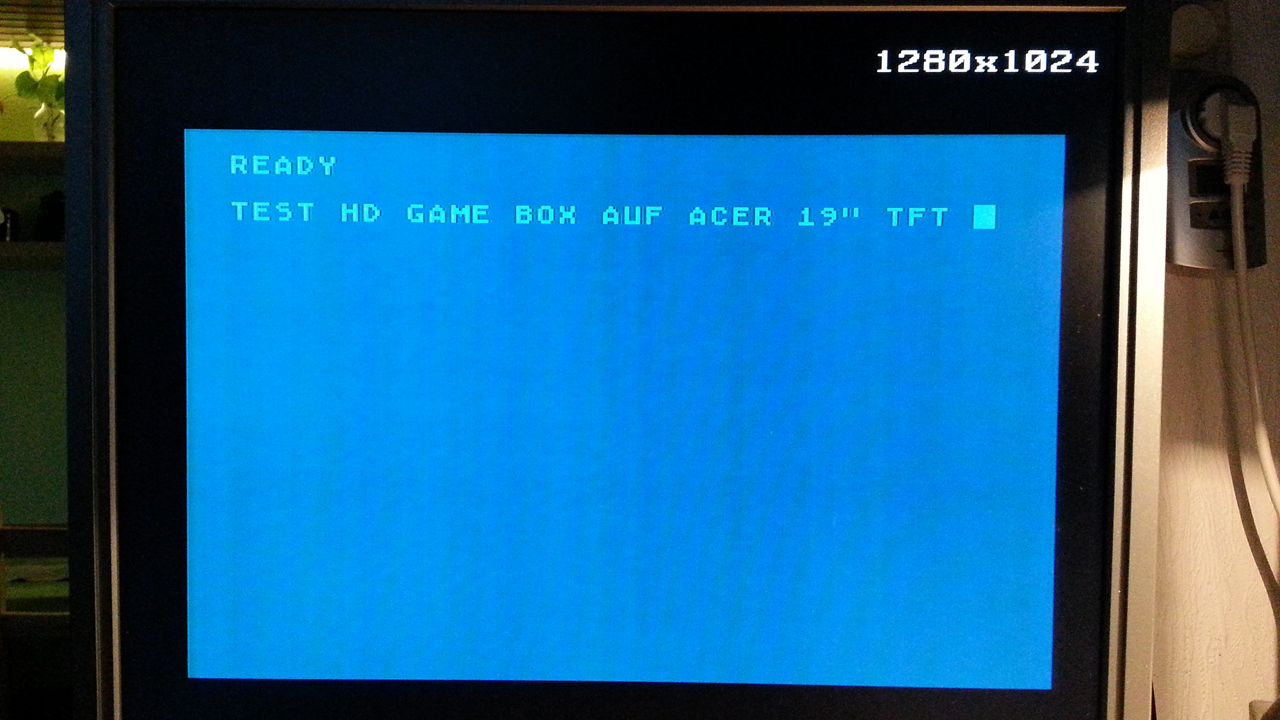

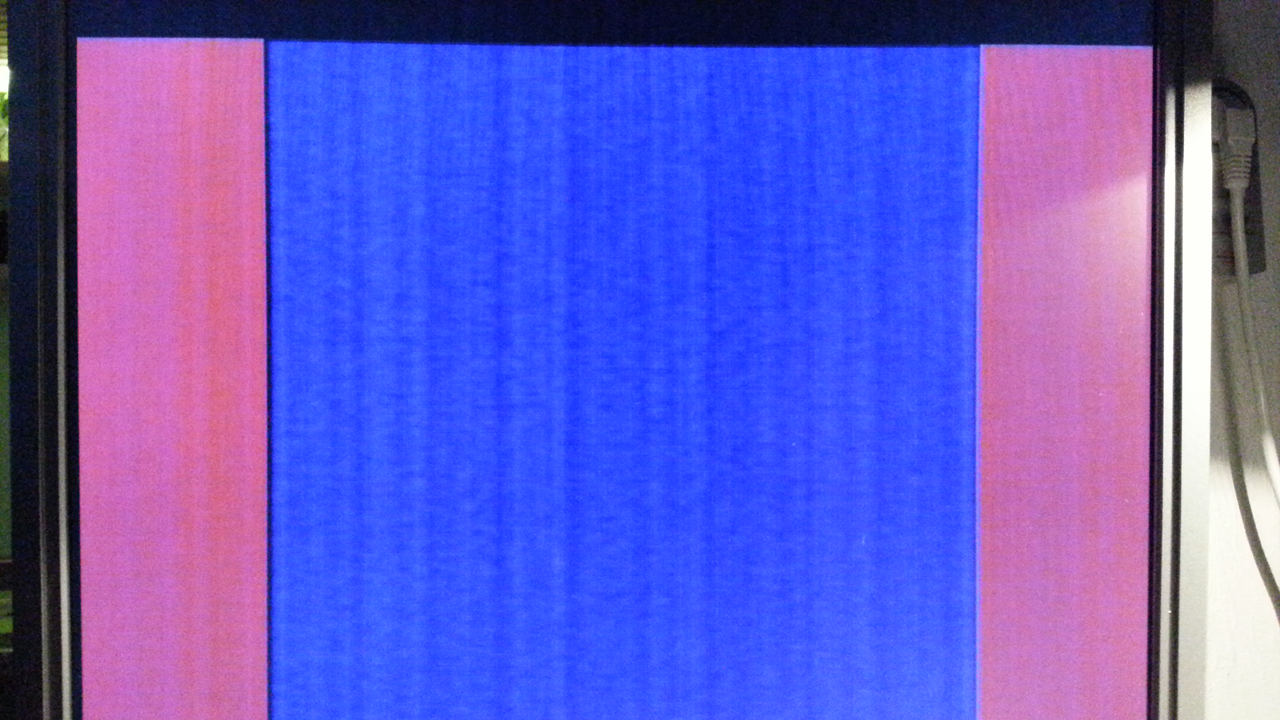

Screenshot von XRAM Speichertestprogramm (stellt intensives Blau ein)

Grafikdemo Videoblitz.png Grafikdemo "Videoblitz"

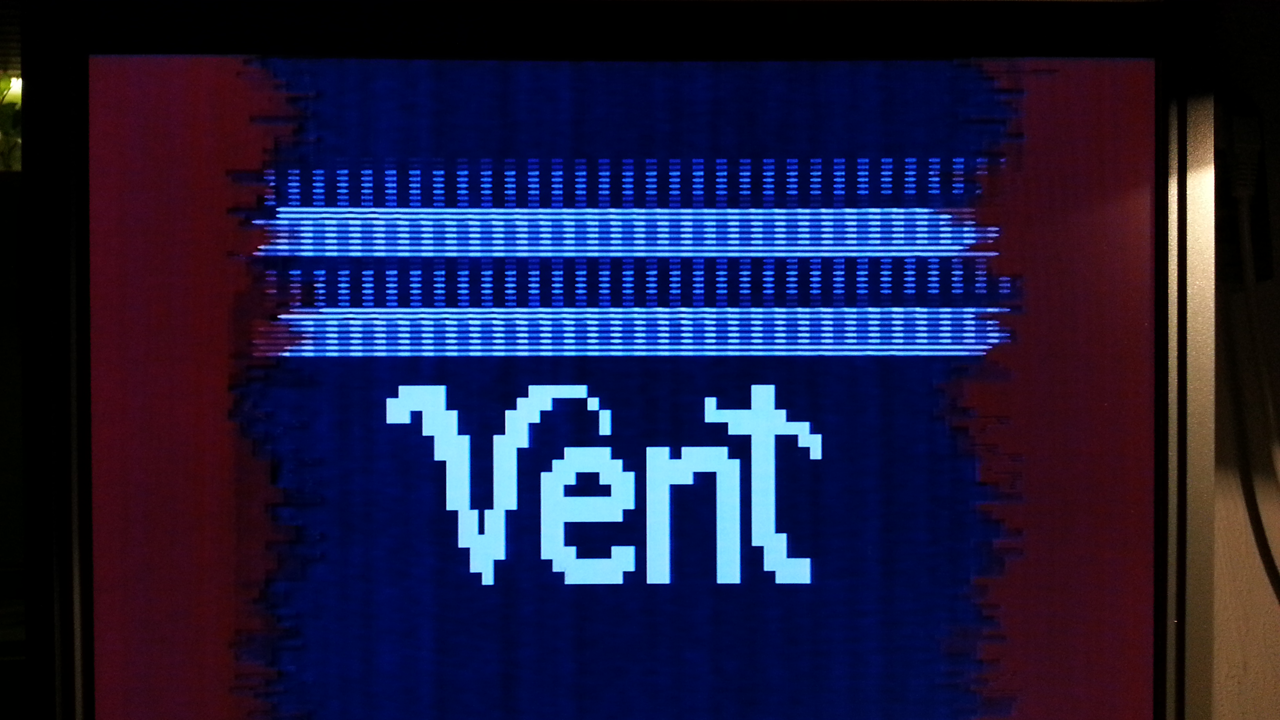

Demo VENT.png Demo VENT. Hier zu Demonstration des rot/blau Übergabes - ein totales Killerkriterium für nahezu alle Wandler, die ich bisher getestet habe. Hier sieht das echt passabel aus!

Weiße Schrift trotz blauem Hintergrund scharf umrissen, keine Verwisch-Effekte. 20150217_172204.png (904.03 KiB) 16009-mal betrachtet

Die Box hat VGA Passtrough, ein OSD ähnlich dem RGB Arcade Wandler (GBS-8220). Wird geliefert mit Netzteil, Kabelpeitsche für S-Video/Component-Eingang und Mini-Doku. Eine Fernbedienung ist nicht dabei, laut Berichte sollen aber diverse Standard-Fernbedienungen funktionieren.

Die Box gibt es für knapp 33 Euro zzgl. Versandkosten z.B. bei https://www.deluxecable.de/audio-video-geraete/wandler-konverter/konverter-zu-vga/video-zu-vga-konverter-adapter-hd-gamebox-1920-x-1200/a-6516406//.

Ob der Komponenten-Eingang evtl. sogar mit einem Atari ST, Amiga etc. funktioniert, werde ich asap testen und berichten.

Grüße, Jürgen

Anhänge:

Sleeπ

mega-hz 13.07.2024 20:11

Sleeπ schrieb: Beamer Sony VPH-1272qm / von Beetle » Sa 11. Nov 2006, 03:26 hehe, an Beamer hab ich gar nicht gedacht

Getestetes Gerät :........................................ Sony VPH-1272qm Ladenpreis :..................................................ehemals 46.000 DM Getestet mit (Atari System) :....................... 800XL mit S-Video Mod Hat Eingang für FBAS (composite) :.............ja Hat Eingang für S-Video (Y/C) :.....................ja Mit welchem Signal getestet :.......................beide Bildeindruck (gut, mässig, übelst) :..............FBAS Gut (soweit das Signal es hergibt) Y/C sehr gut Tuner (Analog/digital/keiner) :.......................keiner Sonstiges (Austattung, Anfassqualität) :......Gute Haptik, 67kg schwer, Bombenqualität .....................................................................komplizierte Bildjustage, da CRT-Projektor .....................................................................hängt in meinem Kino

Beetles Sony Beamer kenn ich auch noch, als der in seinem Supergeilen Heimkino Keller hing! Wahnsinn, was Beetle da erschafft hatte! Jeder Sitz hatte sogar eine Joystickbuchse 🙂 Lang ists her...

keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de

Sleeπ 14.07.2024 09:15

@CharlieChaplin, Mathy & Tigerduck: Eure Beiträge wurden den entsprechenden Beiträgen zum Monitor zugefügt.

Sleeπ

CharlieChaplin 14.07.2024 11:55

Bei meinen beiden Funai's 1506 und 2005 werden die Einstellungen leider nicht dauerhaft gespeichert. Nach dem Einschalten der Geräte ist alles wieder auf Werkseinstellungen (Lautstärke, Helligkeit, Kontrast, Schärfe, Farbe, TV-Norm oder Color-System). Wie alle meine Elektrogeräte hängen die TV's an einer Mehrfach-Steckdose mit Schalter und werden am Ende komplett ausgeschaltet (kein standby).

Wenn man nur umschaltet von AV-1 nach AV-2 oder TV-Programm (oder in umgekehrter Richtung von TV-Programm auf AV-1 oder AV-2) so sind/bleiben die meisten Einstellungen weiter vorhanden, nicht jedoch die Einstellung für die TV-Norm. Beide Funai's springen dann auf "Auto" und zeigen bei der Wiedergabe des Atari Bildes Streifen und falsche Farben an.

Vielleicht ist im Inneren der beiden Funai's eine Batterie, die die Einstellungen speichert (aber inzwischen leer ist) ? Die dürfte aber bei der TV-Norm auch nix nutzen, denn diese wird ja leider gar nicht beibehalten und muss bei mir sogar beim umschalten neu auf PAL eingestellt werden.

Die Taste zum Einstellen der TV-Norm (Color-System genannt) ist bei beiden Geräten nicht am Gerät selber vorhanden (Oberseite des TV), sondern befindet sich ausschließlich auf der Fernbedienung. AV-1 bzw. Scart ist nur für RGB, d.h. der A8 ohne VBXE muss an AV-2 bzw. S-Video oder Composite angeschlossen werden.

Beide Funai Geräte verfügen über eine einstellbare Rückbeleuchtung (hell, normal, dunkel), bei mir macht diese Einstellung kaum einen Unterschied und das Bild ist trotz maximal eingestellter Helligkeit ziemlich dunkel. In der Bedienungsanleitung steht: "Die Lebensdauer der Rückbeleuchtung beträgt ca. 50.000 Stunden", vielleicht ist das bei meinen Geräten schon erreicht oder überschritten und es lässt sich daher nur noch ein minimaler Unterschied feststellen.

Mathy 14.07.2024 16:10

. Hallo Andreas

Ob 'ne Batterie drin ist kann ich dir nicht sagen. Wie gesagt, wenn Torsten sich den Schaltplan mal ansehen will, dieser findet Er auf meiner Homepage. Kannst auch zur Fujiama kommen um dort deinen 1506 zu vergleichen mit anderen 1506. Meiner wird nur eingeschaltet auf Treffen und schläft zwischendurch mehrere Monate auf dem Dachboden. Also ohne Strom. Und auch auf Treffen schalte ich nachts die Mehrfachsteckdosen aus. Die TV-Norm umstellen hab ich nur mal so, zum Ausprobieren, gemacht. Vor Jahren.

Bei durchschnittlich 6 Stunden Nutzung am Tag, an 365 Tage, kommt man auf fast 2200 Stunden im Jahr. Runden wir das hoch, dann sind's 2500 Stunden pro Jahr. 50.000 / 2.500 macht 20 Jahre.

Du hast eine Bedienungsanleitung? Hast Du die auch digital und in guter Qualität?

Tschüß

Mathy

Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.

CharlieChaplin 14.07.2024 17:01

Mathy schrieb: . Hallo Andreas

Du hast eine Bedienungsanleitung? Hast Du die auch digital und in guter Qualität?

Tschüß

Mathy

Nein, ich habe selber keine Bedienungsanleitung. Aber danach gegoogelt und im Netz eine Anleitung gefunden, die ich überflogen habe. (Bei https:manualzz.com gibt es auch einen Download als PDF.)

mega-hz 24.08.2024 18:24

Ich habe mir vor kurzem einen NEC Multisync LCD 1970GX ersteigert. Der ist super am ST, kann ST-HI, MID und -LOW! Also auch die 15KHz Hsync! Hat 15pol SUB-D sowie DVI Eingänge. In Verbindung mit einem FBAS/SVIDEO-RGB Wandler wie z.B. dem FRK7001 von ELV ist er auch super für den A8! Besonders gefällt mir die spiegelglatte Oberfläche, da wirkt das Bild nicht so matschig wie bei den anderen TFTs!

mega-hz 06.09.2024 20:51

Nachdem ich den ersteigerten ELV FRK7001 bekommen habe und ihn etwas aufgefrischt habe (EingangsElko wollte unbedingt ca. 2Watt ziehen und heizen) , ihm eine 15pol SUD-D HD (VGA)Buchse sowie 2 Chinch Buchsen für FBAS/CHROMA spendiert hatte (sowie neu lackiert, da vergilbt) läuft dieser FBAS2RGB Wandler S U P E R mit dem XL und dem NEC Multisync 1970GX zusammen! Ein Bild, so gut wie ich es noch nie hatte! In Verbindung mit dem FBAS2RGBHV Wandler und dem Xl oder auch mit dem ST in LOW/MID und HIGH Auflösung macht der NEC immer ein echt super Bild! Wieder mal ein großen Dank an TFHH für den Tip mit dem Monitor!

Oelfuss 14.02.2025 07:17

Getestetes Gerät :........................................Toguard WR952 10,1" LCD Monitor Ladenpreis :.................................................. nicht gefunden Getestet mit (Atari System) :.......................ATARI 800XL Hat Eingang für FBAS (composite) :.............ja Hat Eingang für S-Video (Y/C) :.....................nein Mit welchem Signal getestet :.......................FBAS Bildeindruck (gut, mässig, übelst) :..............gut Tuner (Analog/digital/keiner) :.......................keiner Sonstiges (Austattung, Anfassqualität) :......Qualität ist gut, Bedienung etwas fummelig, Anschlüsse: VGA, HDMI, Composite, BNC, USB für Kamera (keine USB-Stick Unterstützung), 3,5 Klinke für Kopfhöhrer und Mikrofon, Lautsprecher verbaut

............ zu viele Hobby´s und keine Ahnung :lol:

Sleeπ 14.02.2025 07:30

Ein paar Bilder von Oelfuss zu dem Toguard:

Bild ist einmal mit FBAS Signal und das 2. ist S/W da S-Video (aber mal wegen der Schärfe etwas dichter dran) und der Monitor hat leider kein S-Video!

Sleeπ

andymanone 14.02.2025 09:08

Ich habe da was zum USB Port gefunden.

Der Toguard WR952 10,1" LCD Monitor ist ein https://www.camerasfactory.com/ja/products/toguard-wr952-portable-monitor-10-1-inch-ips-touchscreen-hd-computer und der USB-Port wird an den PC angeschlossen, damit die Stifteingabe funktioniert 🙂.

Darum funktioniert kein MP3 oder Ähnliches.

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Oelfuss 14.02.2025 09:39

Danke, wobei ich mir schlecht vorstellen kann das man auf beiden seiten einen USB-A Port hätte?! Aber gut für die Info da gucke ich nochmal nach!

............ zu viele Hobby´s und keine Ahnung :lol:

Oelfuss 14.02.2025 09:58

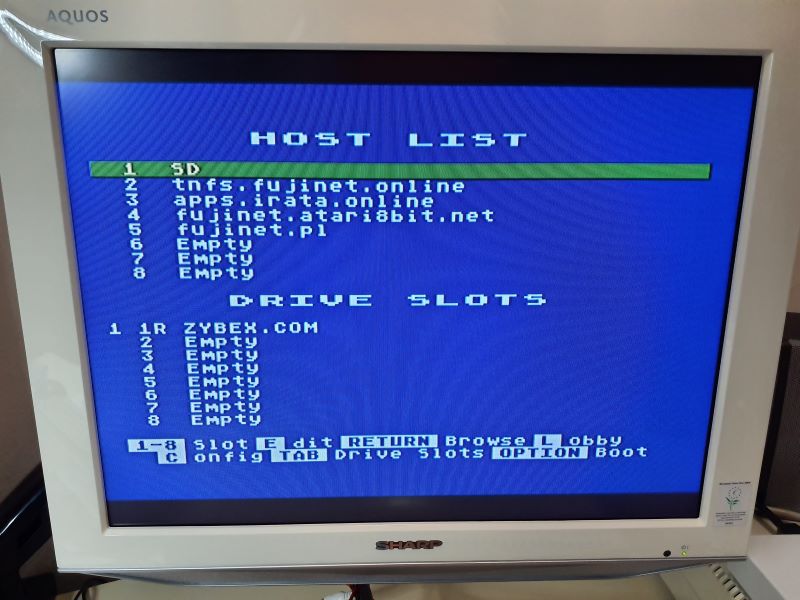

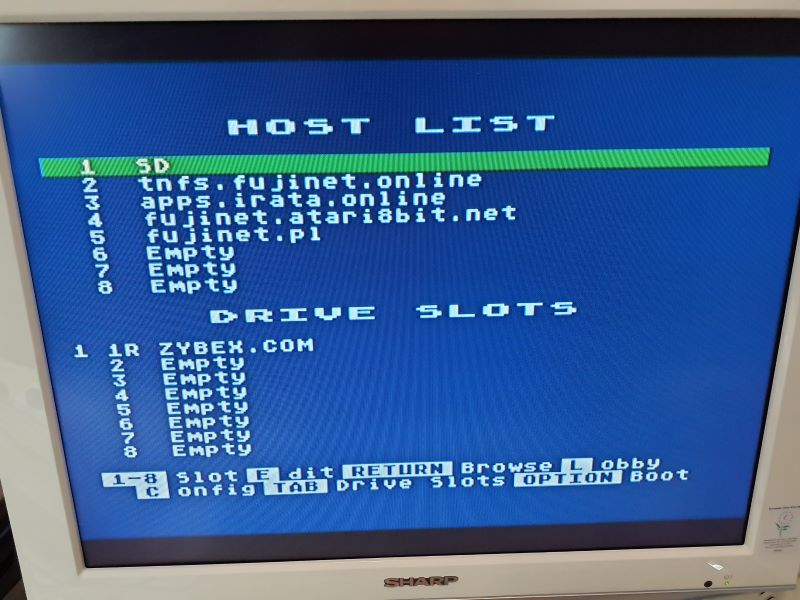

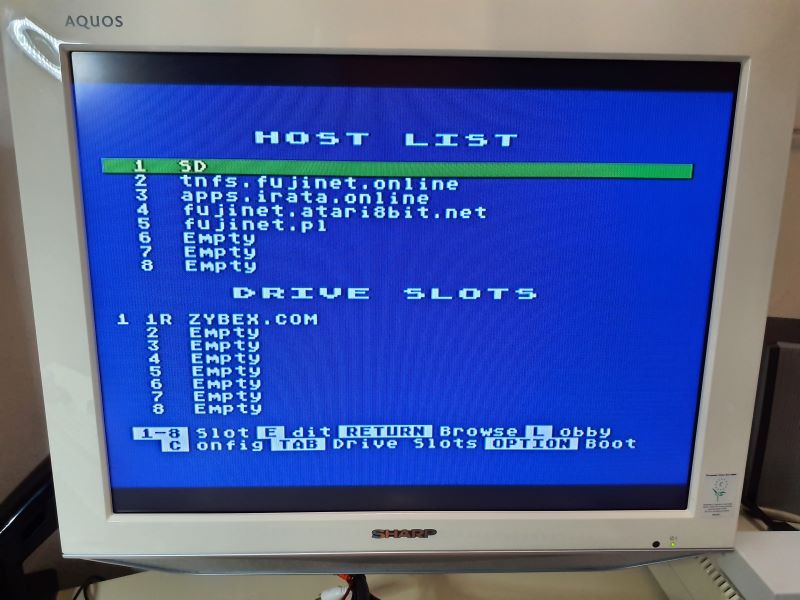

Getestetes Gerät :........................................Sharp Aquos LC-20S5E-WH LCD TV 20" Ladenpreis :..................................................?, Kleinanzeigen um 20€ Getestet mit (Atari System) :.......................Atari 800XL (UAV, FBAS, S-Video) Hat Eingang für FBAS (composite) :.............ja Hat Eingang für S-Video (Y/C) :.....................2 Fach Mit welchem Signal getestet :.......................FBAS, S-Video, UAV Bildeindruck (gut, mässig, übelst) :..............gut Tuner (Analog/digital/keiner) :.......................Analog Sonstiges (Austattung, Anfassqualität) :......Fernbedienung, Seitlich: S-Video, Composite, 3,5Klinke Audio OUT und Bedienelemente. Hinten: VGA mit 3,5Klinke für Audio, 2x Scart (1xRGB, 1xAV), AV-HF, Stereo Chinch OUT, RS-232 Buchse. 1. Rechner mit FBAS und S-Video (FBAS leichte Senkrechte Streifen) 2. Rechner mit UAV etwas weniger Farbintensiv, könnte aber auch am Rechner liegen.

S-Video nur 1 mal hinten ist eine RS-232 Buchse....keine Ahnung für was die ist!

Anhänge:

............ zu viele Hobby´s und keine Ahnung :lol:

andymanone 14.02.2025 10:46

Oelfuss schrieb: Danke, wobei ich mir schlecht vorstellen kann das man auf beiden seiten einen USB-A Port hätte?!

@A-A USB-Kabel:Ja klingt komisch ist aber wirklich so, das liegt im Original auch bei 😉 , siehe hier:

USB A-A-Kabel (1010 x 515).jpg

Gtx., andY

Anhänge:


Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

mega-hz 18.02.2025 20:54

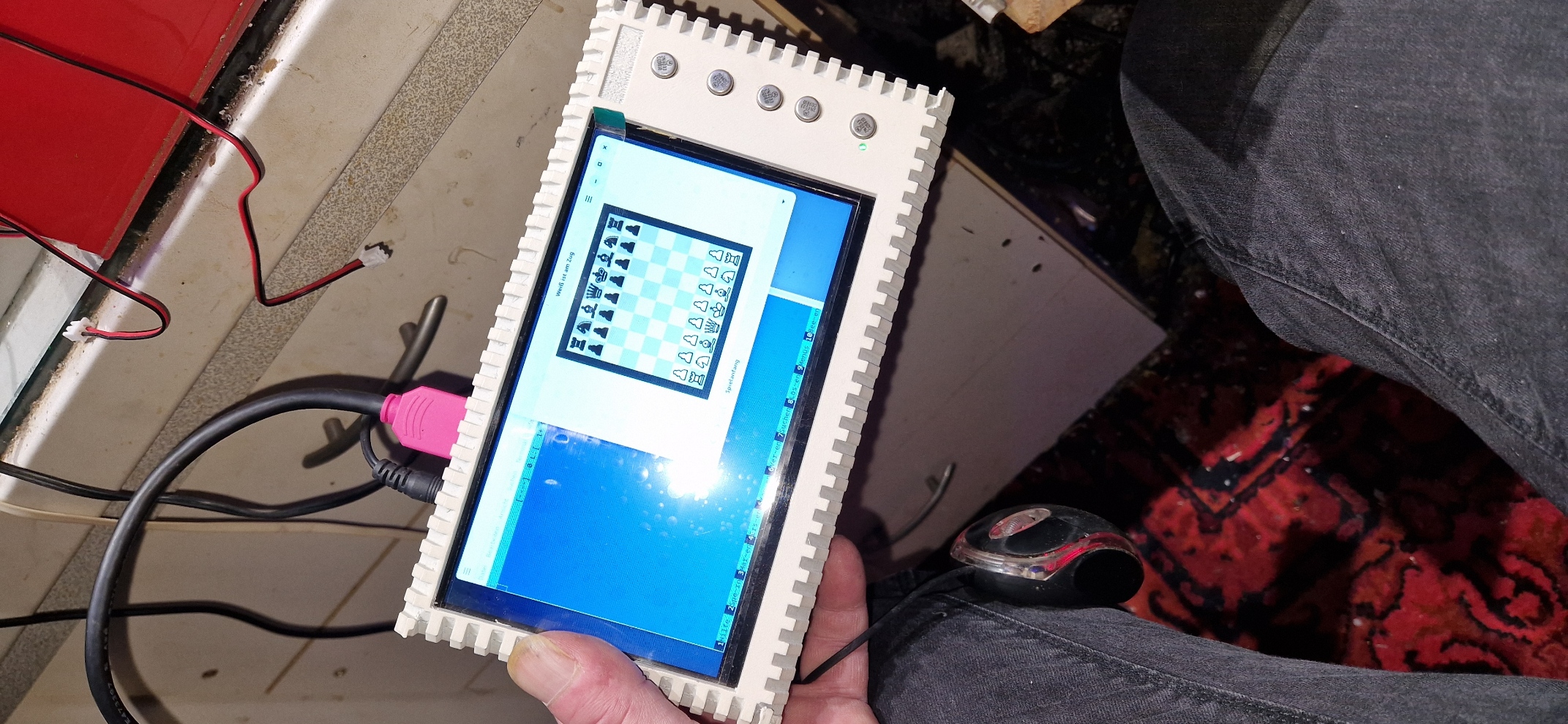

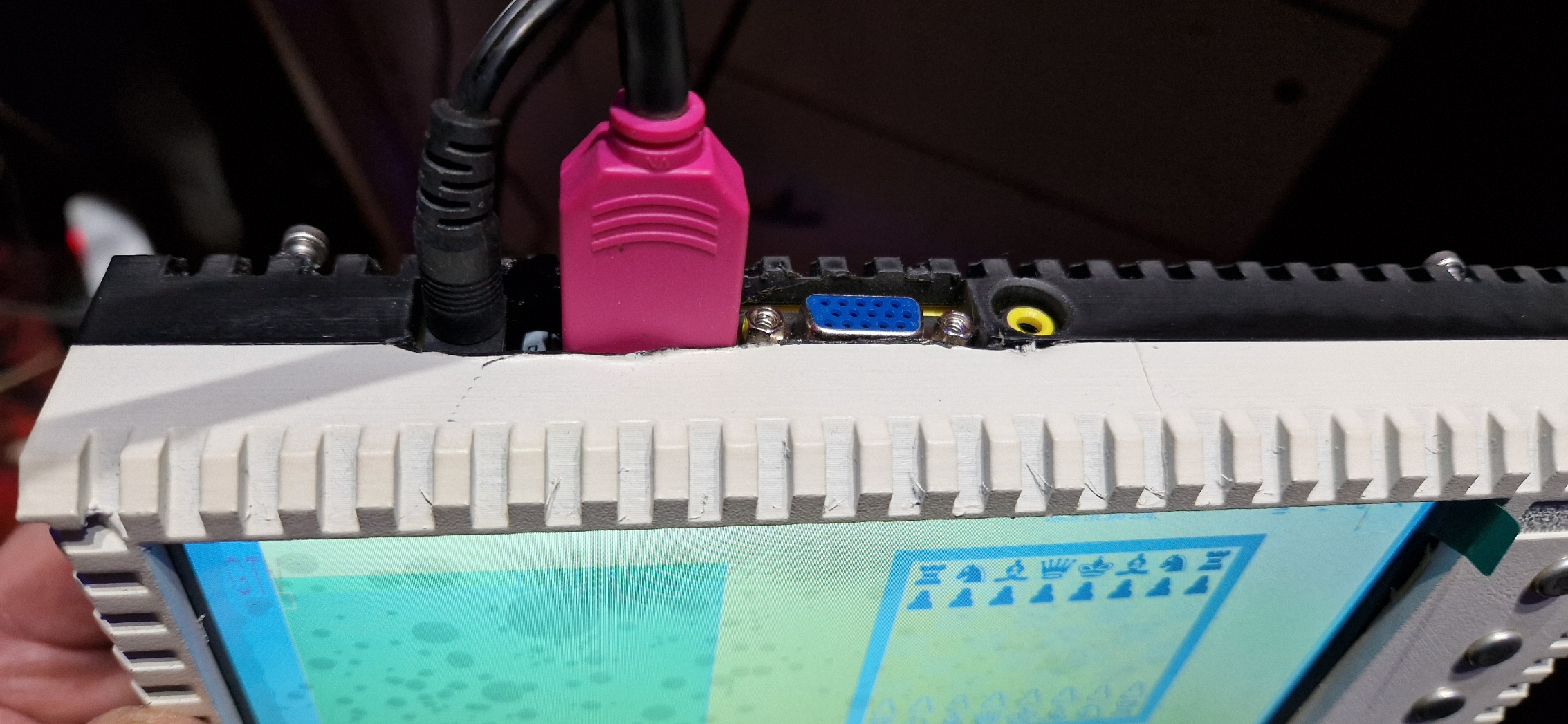

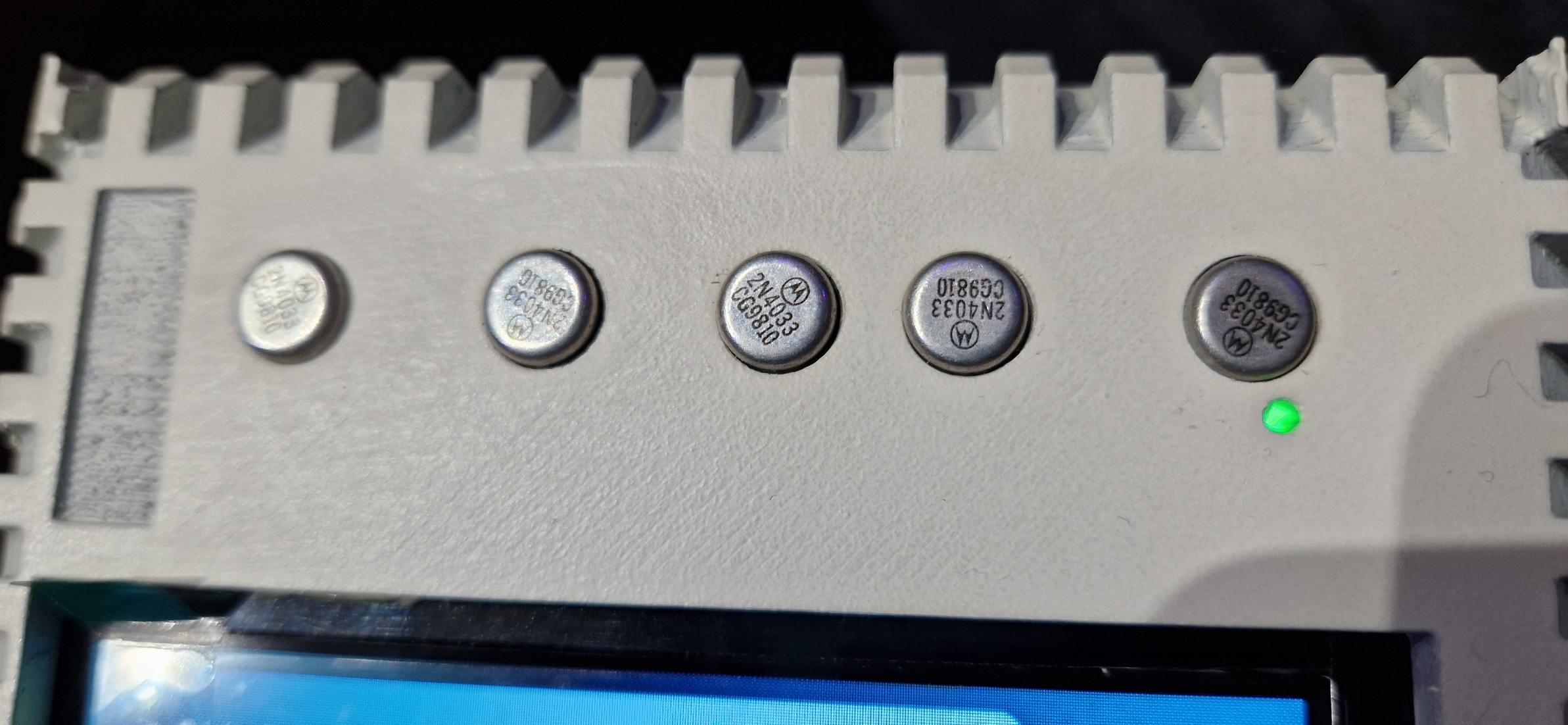

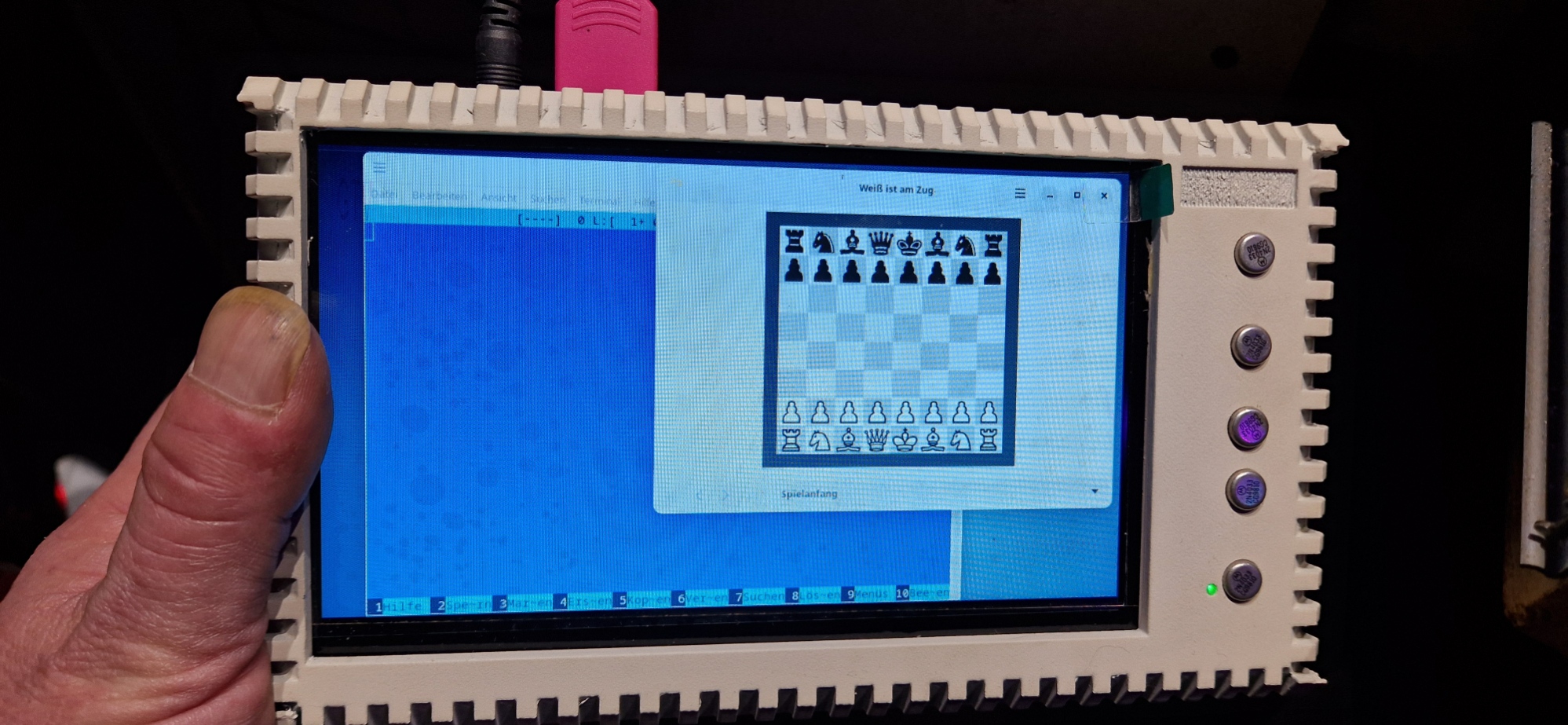

7" TFT Monitor-Kit....

ch habe mir grade einen kleinen 7" Monitor für den A8 gebastelt....

Die Bilder zeigen am Linux PC per HDMI.. Reicht als kleiner dritt-monitor am PC.

Am Atari jedoch per FBAS... GRUSELIG! Bild ist zu weit rechts und unten fehlt was. Kann man auch nicht einstellen... Bei nem Spiel wie Galaxian verschwimmt das Bild auch noch...

Schade schade, hätte vom Design gut gepasst!

(Und die netten Taster (remeber Beetle? 😉 )

FAZIT: taucht nix... 😞

Wer Interesse an den OpenScad/STL Files für das Gehäuse hat, hier sind sie: 7zoll-Atari Monitor Gehäuse.rar

Anhänge:

CharlieChaplin 05.06.2025 18:51

Kleiner Nachtrag zu meinem GBSC-Pro:

Bezugsquellen: 1) Aliexpress/Alibaba und so: https://de.aliexpress.com/item/1005008290934683.html 2) Retroscaler: https://www.retroscaler.com/?product=gbs-control-pro-video-converter-gbsc-remote-scart-rgbs-ypbpr-vga-av-sv-to-hdmi-for-retro-game-consoles

Bernd hatte das Gerät mit seinem A8 und seinem Monitor (Dell?) versucht zu testen. Es hat aber nicht geklappt, da das Gerät nicht "syncte" (das Bild synchronisierte oder so), d.h. das Bild "scrollte" via Composite und auch S-Video vertikal über den Bildschirm.

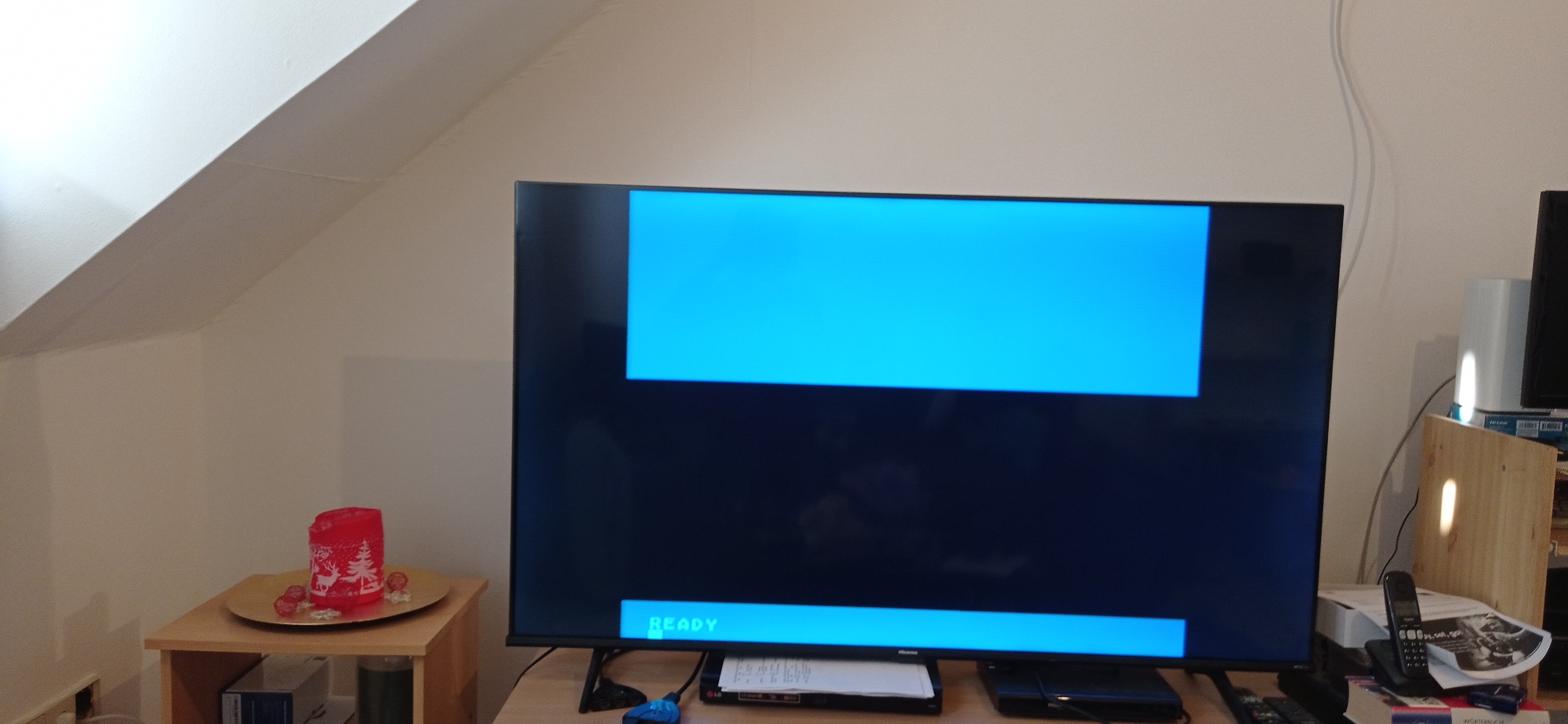

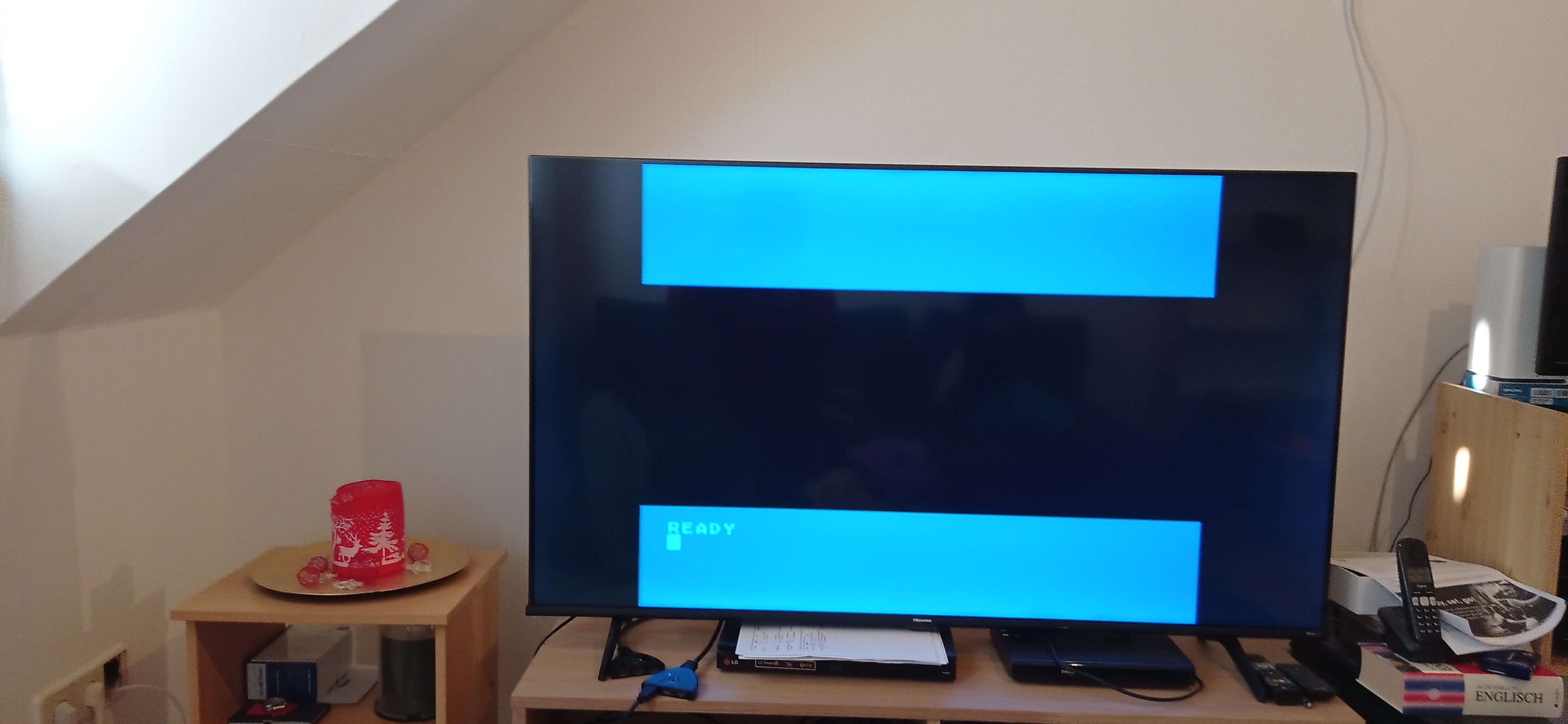

Bei mir habe ich das Gerät heute nochmal an meinem 55-Zoll Hisense-TV getestet. Der Fernseher hat Cinch-AV Anschlüsse (gelb, weiß, rot), die auch bei einem A8 ein sehr gutes Bild ergeben, ein HDMI-Konverter wäre also damit gar nicht nötig. Nun gut, den Atari via S-Video und danach Composite an den GBSC-Pro angeschlossen, Gerät eingeschaltet und danach den Atari eingeschaltet - selbes Ergebnis wie bei Bernd, das Bild synct nicht. Aufgeben ? Nein!

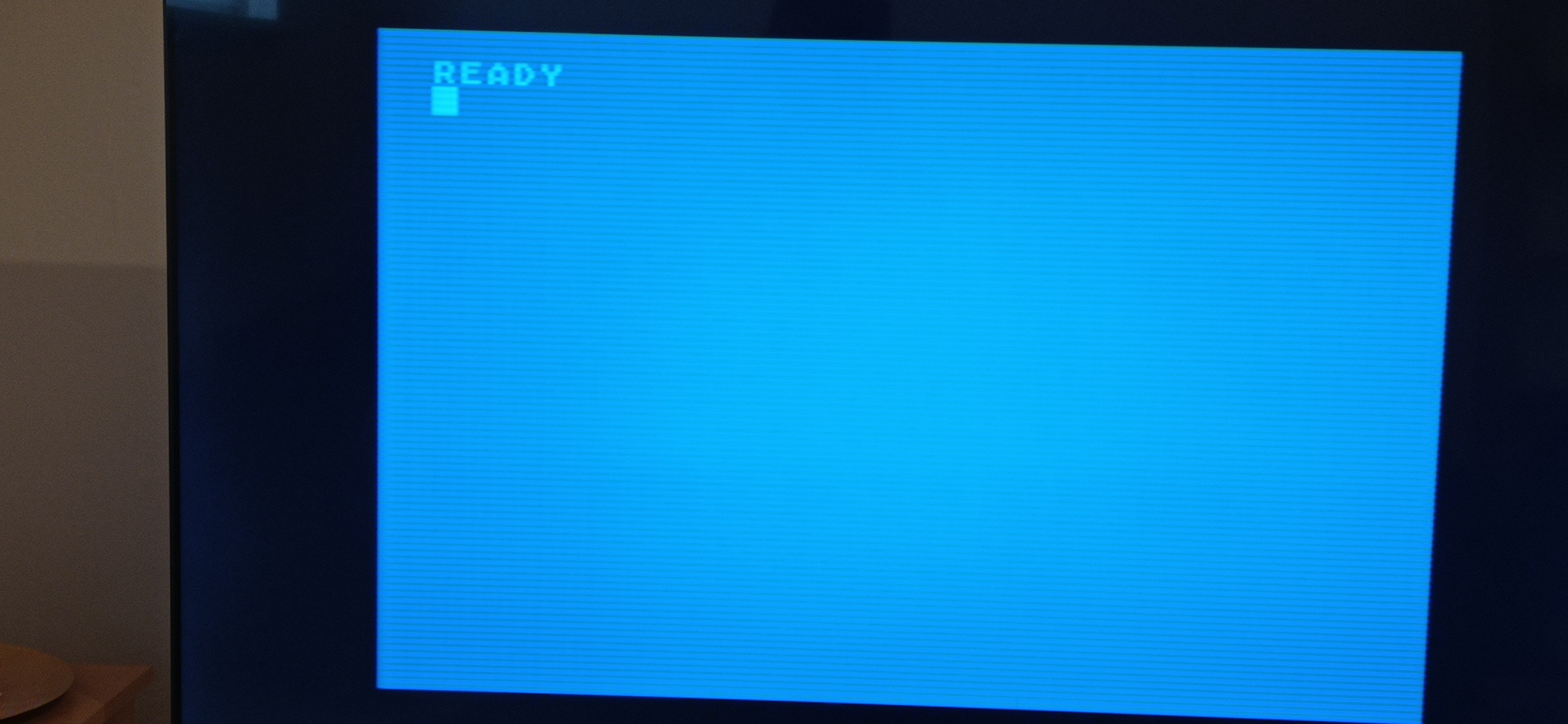

Stattdessen im laufenden Betrieb das Composite-Kabel rausgezogen, S-Video eingesteckt und dann auch Composite wieder eingesteckt. Ich erwartete Chaos mit beiden Kabeln, doch stattdessen blieb das Bild nun stehen. Aha, das Gerät synct nun auf Composite! Also auf S-Video umgeschaltet, Bild läuft wieder durch. S-Videokabel rausgezogen und im laufenden Betrieb eingesteckt - das Bild bleibt stehen, nun synct es auch auf S-Video !

Kurzum, man muss wohl erst das Gerät und den Atari einschalten und dann erst die Kabel (S-Video, Composite, Scart, etc. wobei ich für VGA, RGB usw. keine Computer oder Konsolen zum testen da habe) einstecken, dann synct es auch. Oder man muss die Kabel ggf. mehrmals aus+einstecken, bis das Bild steht. Etwas seltsam, etwas nervig, aber okay wenn es damit dann geht.

Das Bild ist jedoch sehr bescheiden, denn der GBSC-Pro macht via Composite und S-Video beim A8 ziemlich häßliche Streifen, sog. "Hannover-Bars", wie man deutlich sehen kann. Matosimi hat dies schon im AA Forum beschrieben und ein nicht-offizielles Firmware Update bereitgestellt, mit dem man diesen häßlichen Bug beheben kann. Wird bei mir aber noch eine Weile dauern, bis ich mir das Update auch zutraue. Im AA-Forum ist in ca. 20 Schritten beschrieben, wie man vorgehen muss, das erscheint mir wie immer zu kompliziert. Also werde ich das Update nicht alleine machen, sondern mit einem gelernten Informatiker und Netzwerktechniker durchführen...

Wenn ich das Update irgendwann einmal (so in den nächsten 10-20 Jahren) durchgeführt habe, werde ich über das dann hoffentlich streifenfreie Ergebnis hier berichten. Habe die Beschreibung des Updates mal als PDF hier angehängt.

Anhänge:

andymanone 05.06.2025 19:15

Schöne Weihnachtskerze da links 🙂

Ist bald wieder soweit 😮 , haben ja schon Halbzeit 😁

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

mega-hz 29.11.2025 23:20

wie wärs mit so einem Monitor? Hat etliche Anschlüsse!

https://www.ebay.de/itm/406362575025?chn=ps&_ul=DE&_trkparms=ispr%3D1&amdata=enc%3A19n6uCEFySMqdBe6iJ8HkNg46&norover=1&mkevt=1&mkrid=707-173151-927826-9&mkcid=2&mkscid=101&itemid=406362575025&targetid=2514621212877&device=c&mktype=pla&googleloc=9116965&poi=9218853&campaignid=21692181580&mkgroupid=187434525999&rlsatarget=pla-2514621212877&abcId=10019530&merchantid=5588615662&gad_source=1&gad_campaignid=21692181580&gclid=Cj0KCQiA0KrJBhCOARIsAGIy9wBGwDDrxmWT8Gg9g-2vjrXQ54doB6KS8bjLnXtPzG2M4vGECCHkJUcaAraxEALw_wcB

Falls die Auktion abgelaufen ist, sucht mal nach SAMSUNG Monitor Modell LN-T1954H (ASP73)

Auch sehr nett:

12" Kassenmonitor:

https://www.ebay.de/itm/314946069122?_trkparms=amclksrc%3DITM%26aid%3D1110006%26algo%3DHOMESPLICE.SIM%26ao%3D1%26asc%3D264184%26meid%3D0c8cf96039c249d881297f1e9f37628c%26pid%3D101875%26rk%3D3%26rkt%3D4%26sd%3D146928286040%26itm%3D314946069122%26pmt%3D1%26noa%3D0%26pg%3D2332490%26algv%3DSimVIDwebV3WithCPCExpansionEmbeddingSearchQuerySemanticBroadMatchSingularityRecallReplaceKnnV4WithVectorDbNsOptHotPlRecallCIICentroidCoviewCPCAuto%26brand%3DPreh&_trksid=p2332490.c101875.m1851&itmprp=cksum%3A3149460691220c8cf96039c249d881297f1e9f37628c%7Cenc%3AAQAKAAABgG96wQ16jds4VFcrhy1F3d4mbwZUJI9Fs%252BgdXYAHIzlX2e3YaNh7x%252BEnKA3G%252BCqSl1Xn4McfcWFK1GytmS2qxJ87mtE8Gm3iR1Ja4WBwh0hNHJrJx3Ki5mp04ow4CO7lP%252BooCybZDDU%252BbbSwmg7CbTin%252BBzBzbCYVnbjvyQAHu6--HI4MB7SvJl5IJqlyvomgoLMlgT6qAJzX0SANJhty2dqEIzY2FuXk9lae0CYvTXgprYWz6hPDElnXFI5vV2LPXYKUx3tqaybrPWgatYOWw5GtONx3b%252BCx2iPTVt02SsR%252B7f08Bjc894KLIK46L%252Fy335LmJ3vbOCPnPfrYvpqDM%252Bzpte%252BIdzD2ESdlP1vctSw9NIJwEbBkF5qcuTdHOKypcTyH5usmuxkjt6FNTV6Jwf3S7Bz3vXWtZRLsphZT5O1IGa6WU87BVMxaJqiKSq76oBdS9q8FID%252BW%252FWDfTeygh%252Bq7Gxxd6VBOudIXBUc4dR77ChrFo7JTv2sYQF%252FiWvY1A%253D%253D%7Campid%3APL_CLK%7Cclp%3A2332490&itmmeta=01KB8XM2H1BTYVRHDVS3NVCXHZ

Ideal zum Einbau in ein SM124 Gehäuse 🙂

CharlieChaplin 30.11.2025 02:11

mega-hz schrieb: wie wärs mit so einem Monitor? Hat etliche Anschlüsse!

https://www.ebay.de/itm/406362575025?chn=ps&_ul=DE&_trkparms=ispr%3D1&amdata=enc%3A19n6uCEFySMqdBe6iJ8HkNg46&norover=1&mkevt=1&mkrid=707-173151-927826-9&mkcid=2&mkscid=101&itemid=406362575025&targetid=2514621212877&device=c&mktype=pla&googleloc=9116965&poi=9218853&campaignid=21692181580&mkgroupid=187434525999&rlsatarget=pla-2514621212877&abcId=10019530&merchantid=5588615662&gad_source=1&gad_campaignid=21692181580&gclid=Cj0KCQiA0KrJBhCOARIsAGIy9wBGwDDrxmWT8Gg9g-2vjrXQ54doB6KS8bjLnXtPzG2M4vGECCHkJUcaAraxEALw_wcB

Falls die Auktion abgelaufen ist, sucht mal nach SAMSUNG Monitor Modell LN-T1954H (ASP73)

Haha, sehr witzig. Zum Preis von ca. 36 Euro kommen Lieferkosten aus den USA (New Mexico) in Höhe von 132 Euro. Also ein Schnäppchen ist das dann keins mehr...

mega-hz 30.11.2025 20:16

huch, darauf hab ich nicht geachtet... 😞

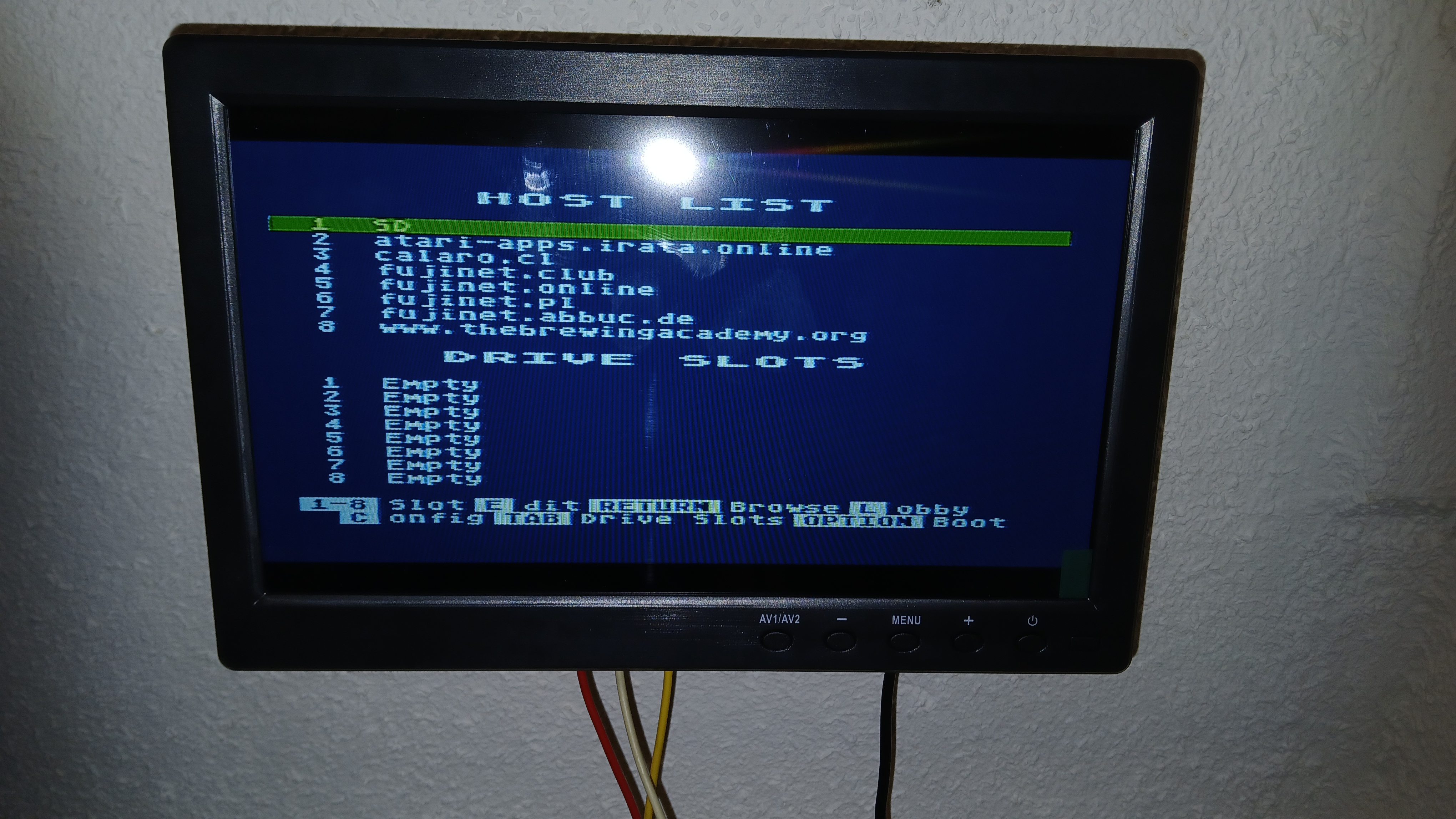

Andars 10.12.2025 20:36

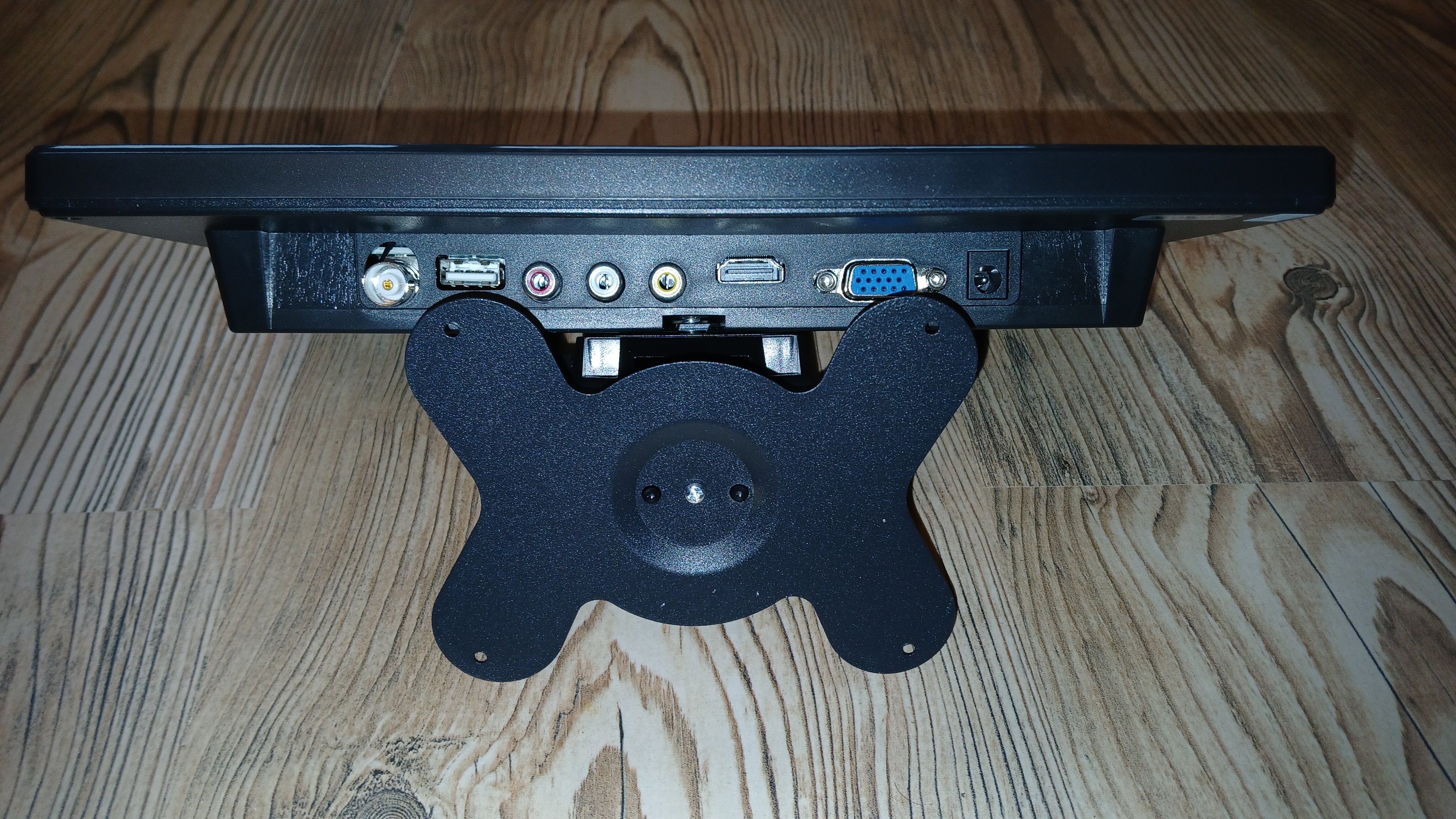

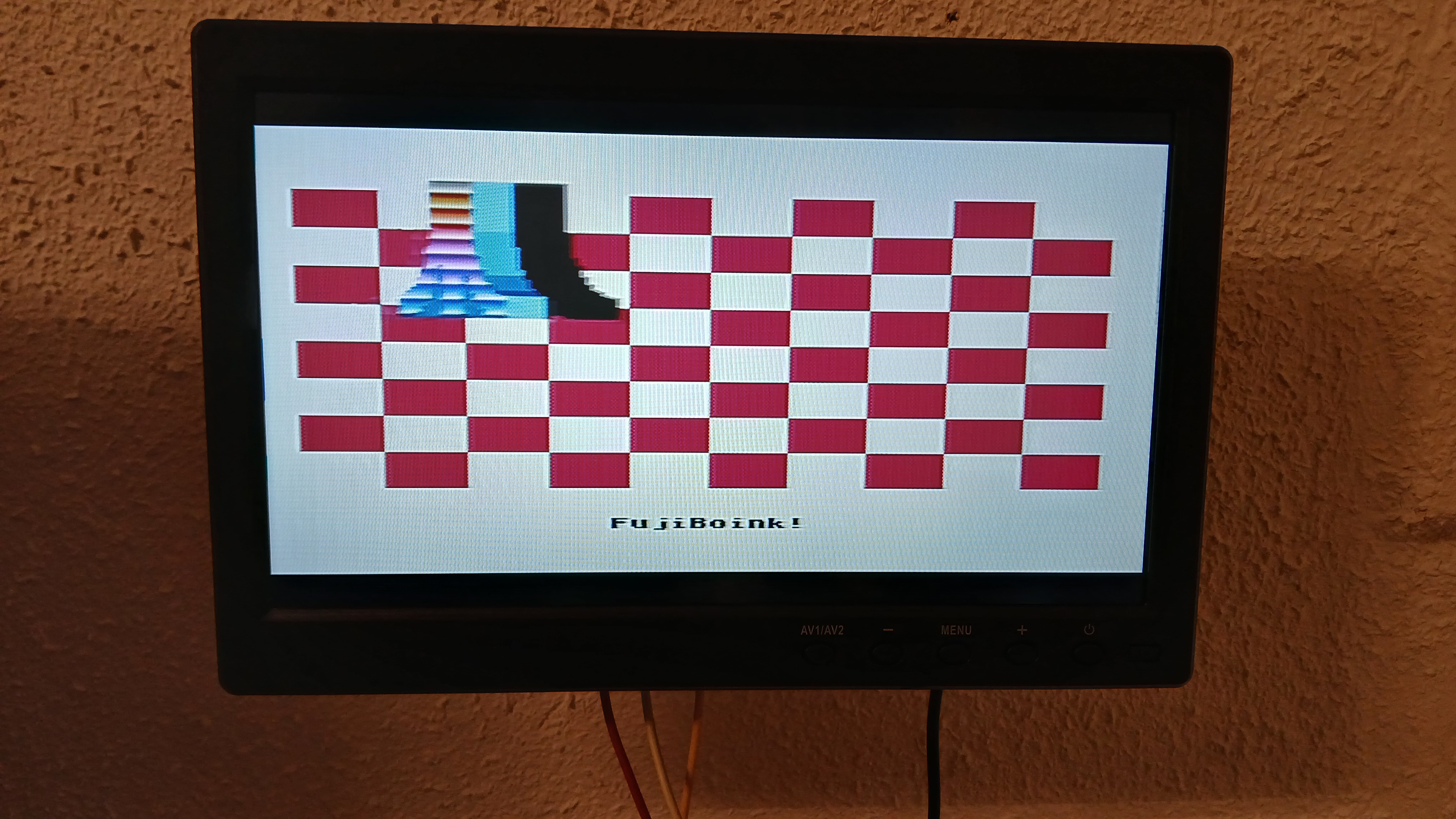

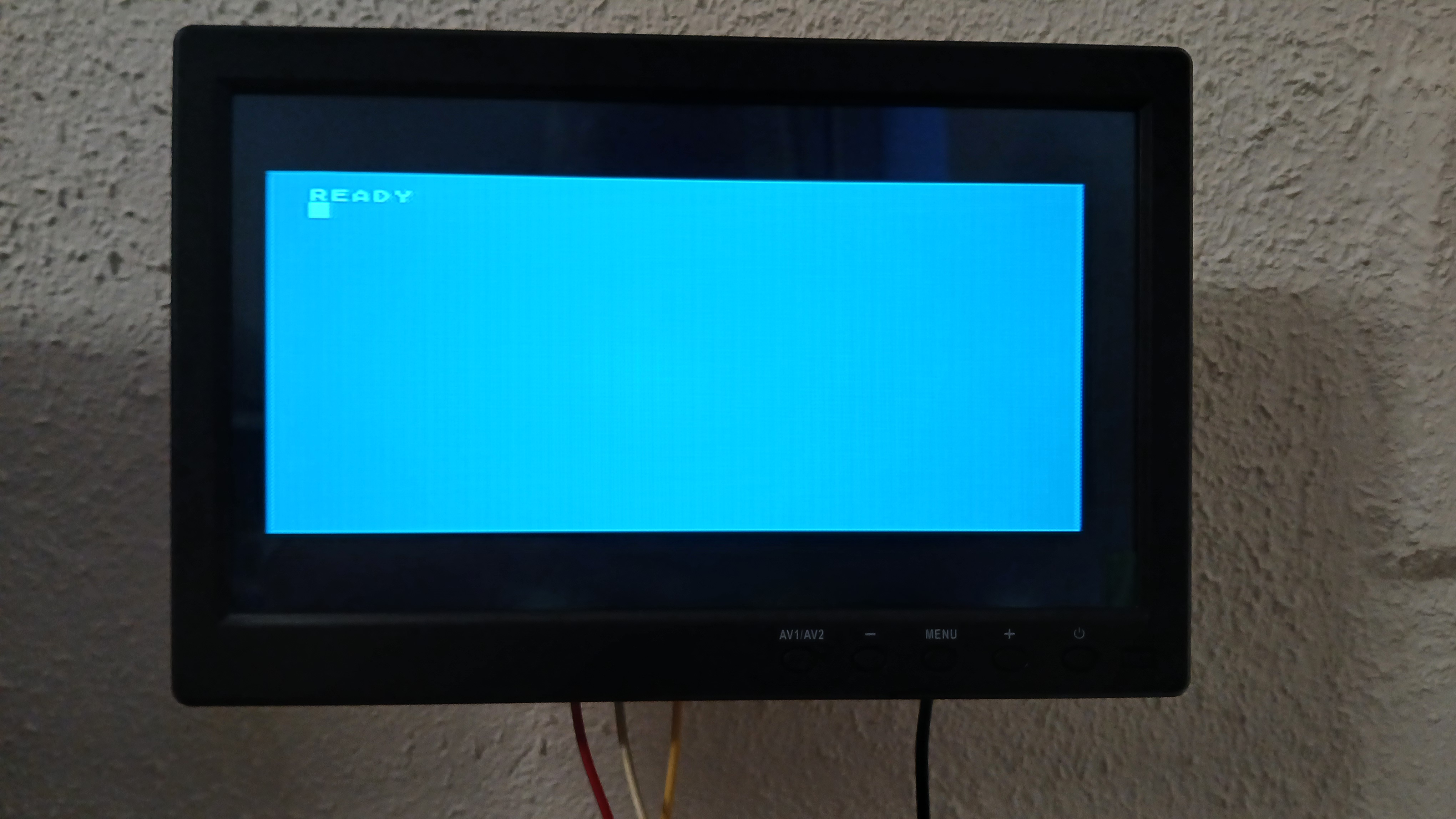

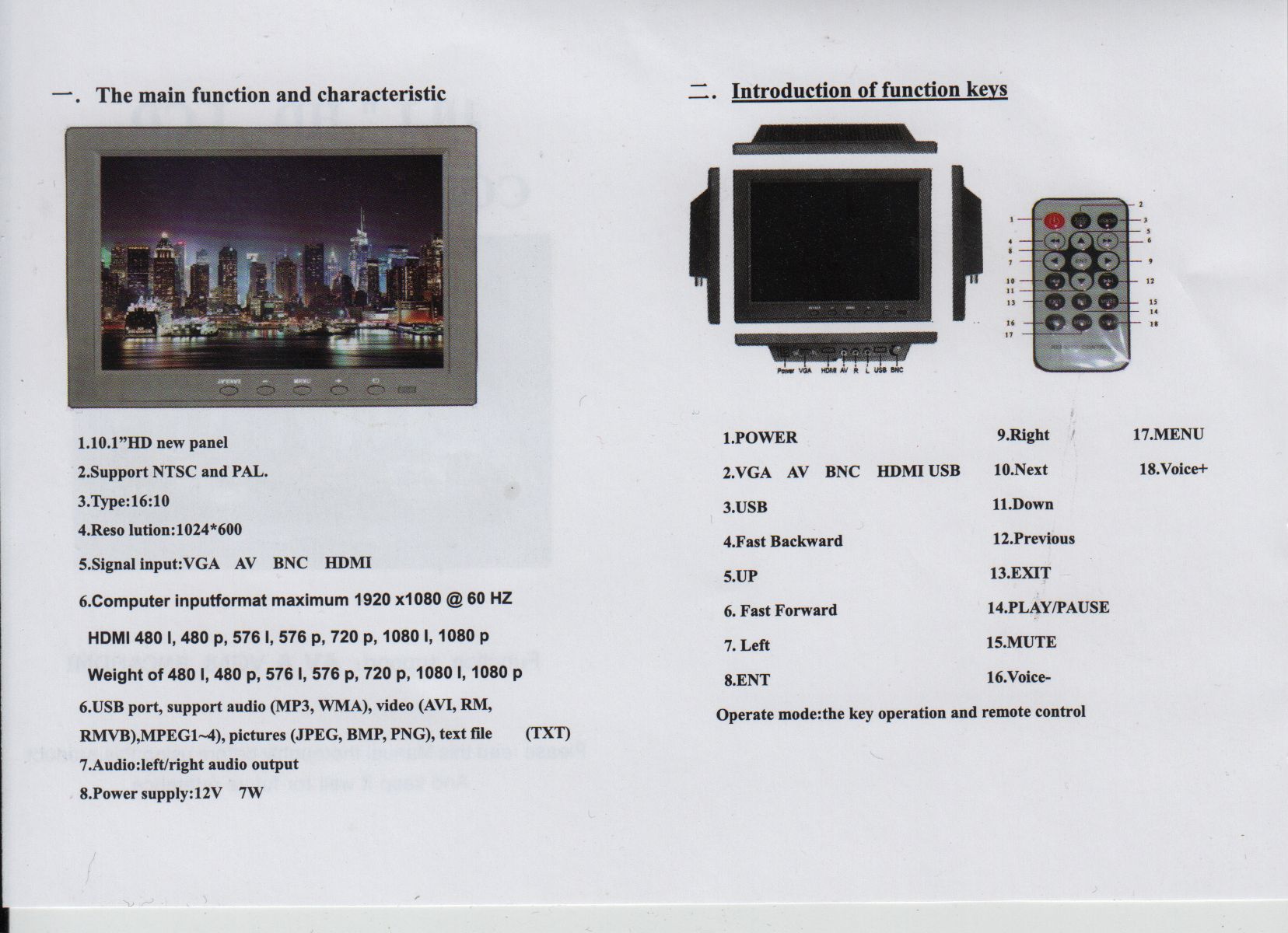

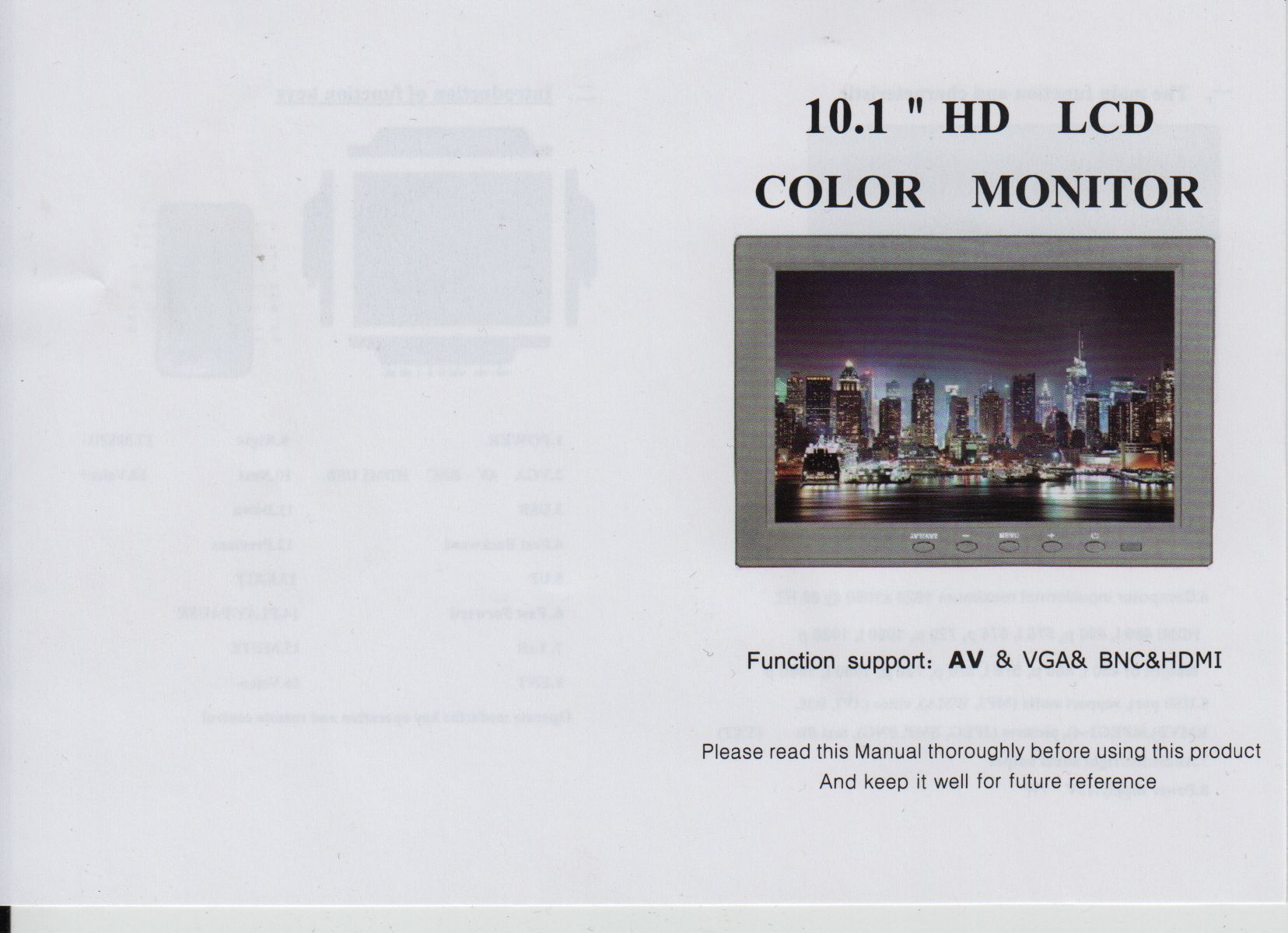

- 10,1-Zoll-LCD-Display mit hoher Auflösung von 1024 x 600 für klare, scharfe Bilder und Videos Vielfältige Anschlussmöglichkeiten: HDMI, VGA, BNC, USB und AV-Eingang für flexible Nutzung mit verschiedenen Geräten Integrierter Lautsprecher mit einer Leistung von bis zu 1 W für eine einfache Audiowiedergabe ohne zusätzliche Komponenten Breite Betrachtungswinkel (85/85 Grad links/rechts, 85/85 Grad oben/unten) für eine gute Sicht von verschiedenen Positionen Praktische Fernbedienung für eine einfache Bedienung und Umschaltung zwischen den verschiedenen Eingabemodi Flexible Montagemöglichkeiten: Mit Ständer zur Winkelanpassung, Kleber für feste Montage oder Wandhalterung (Schrauben nicht enthalten) Tragbar und vielseitig: Ideal für Heimgebrauch, Auto oder Reisen - genießen Sie Ihre Lieblingssendungen überall Anpassbare Bildparameter: Helligkeit, Kontrast, Farbe und Farbton können individuell eingestellt werden Unterstützung von PAL und NTSC für eine weltweite Kompatibilität mit verschiedenen Videosystemen

Technische Spezifikationen Maximale Auflösung 1024 x 600 Helligkeit 400 cd/quadratmeter Kontrast 500:1 Seitenverhältnis 16:9 Reaktionszeit 5ms Betrachtungswinkel 85/85 (links/rechts), 85/85 (oben/unten) Videosignal-Eingangsbereich 0,7 bis 1,4 Vp-p / 75 Ohm Unterstützte Eingangsfrequenz H: 30 bis 60 kHz, V: 60 bis 75 Hz Lautsprecherleistung bis zu 1 W / 8 Ohm Video-Farbsystem PAL-4.43; NTSC-3.58 HDMI-Formate 480i (60Hz), 480p (60Hz), 576i (50Hz), 576p (50Hz), 720p (50/60Hz) Versorgungsspannung DC7.9V bis 13,5V Leistungsaufnahme bis zu 8W Standby-Strom bis zu 35mA Betriebstemperatur -20 bis 50 Grad Celsius Lagertemperatur -30 bis 65 Grad Celsius Sprachen Französisch, Englisch, Italienisch, Spanisch, Deutsch, Chinesisch, Türkisch, Russisch DeutschEnglischFranzösisch+5 weitere

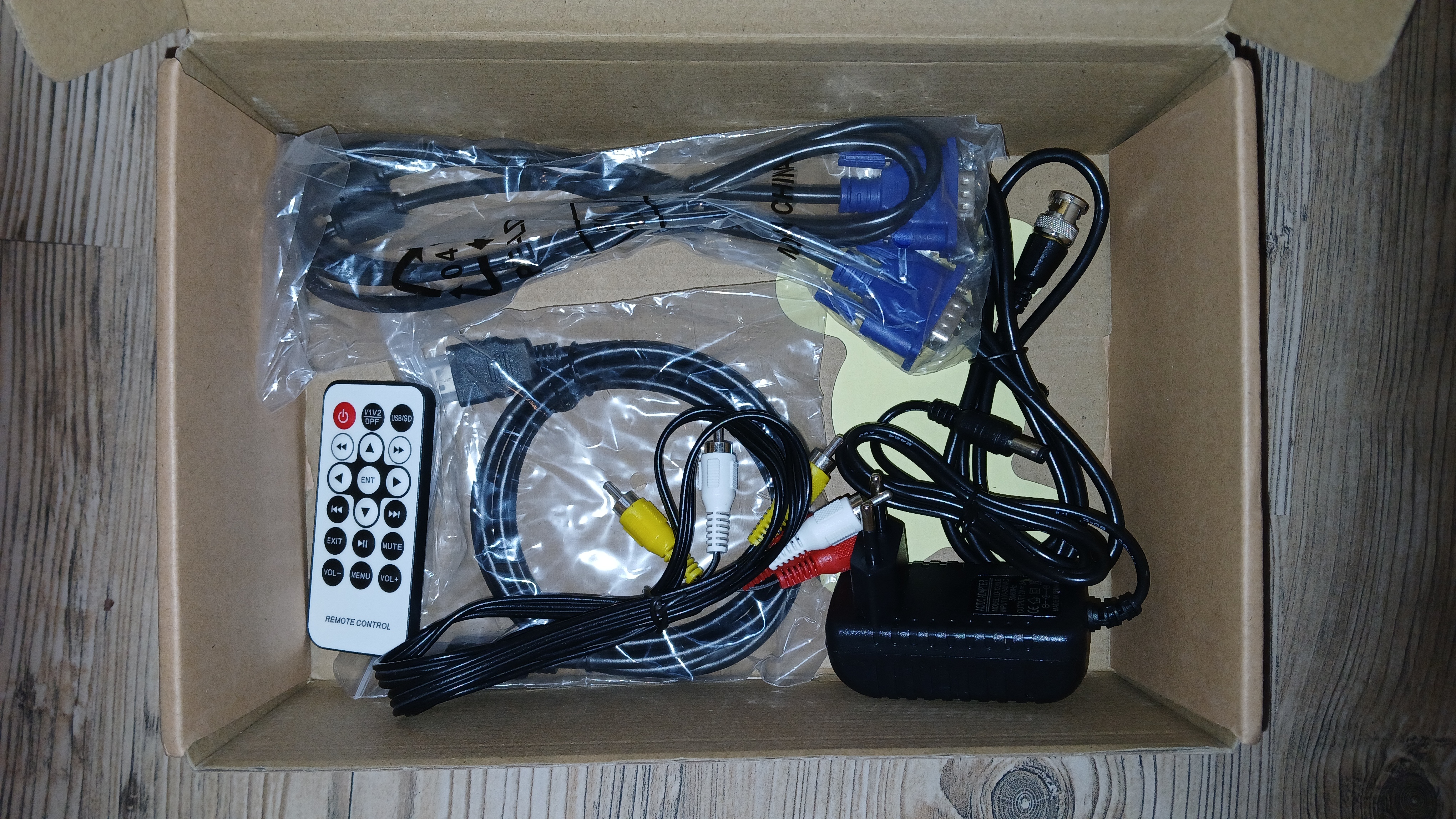

Mitgeliefert werden:

• 1 x 10,1 Zoll LCD-Monitor
• 1 x Netzteil (Bitte hinterlassen Sie eine Notiz mit dem gewünschten Steckertyp)
• 1 x HDMI-Kabel
• 1 x VGA-Kabel
• 1 x AV-Kabel
• 1 x BNC-Kabel
• 1 x Montagehalterung
• 1 x Fernbedienung
• 1 x Doppelseitiger Kleber

Preis auf Ebay: 39,99 Euro

Link: https://www.ebay.de/itm/205847067101

Anhänge:

andymanone 12.12.2025 15:12

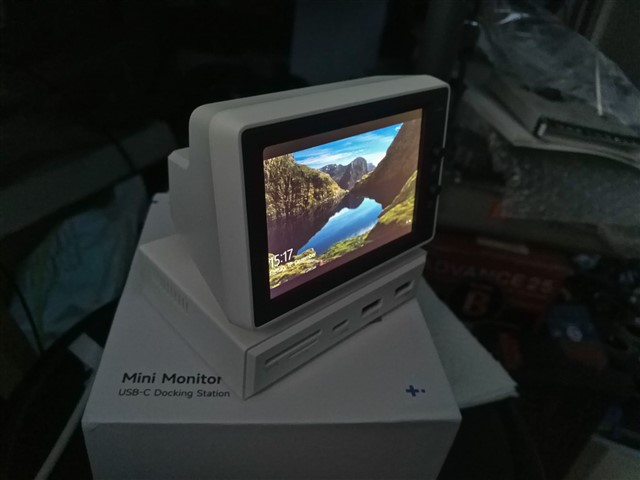

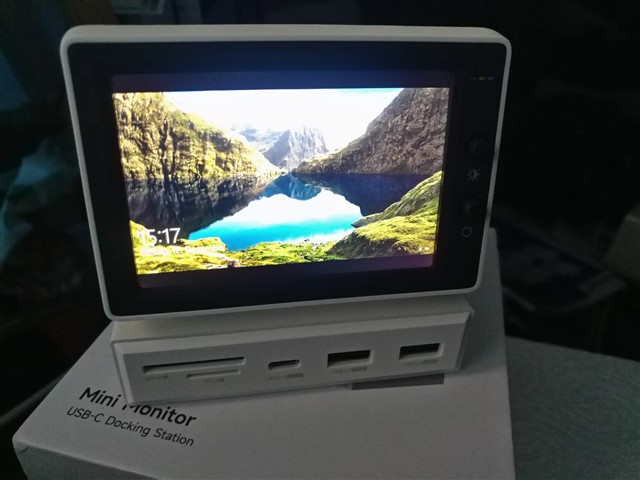

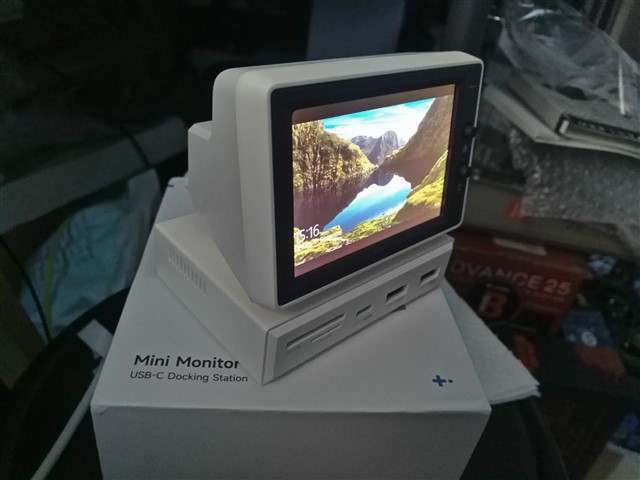

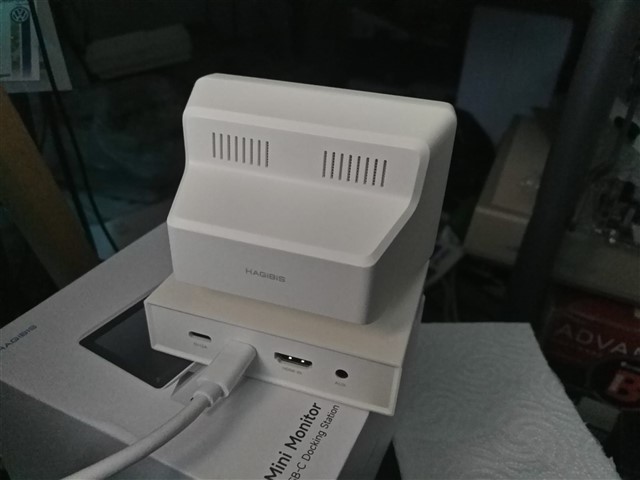

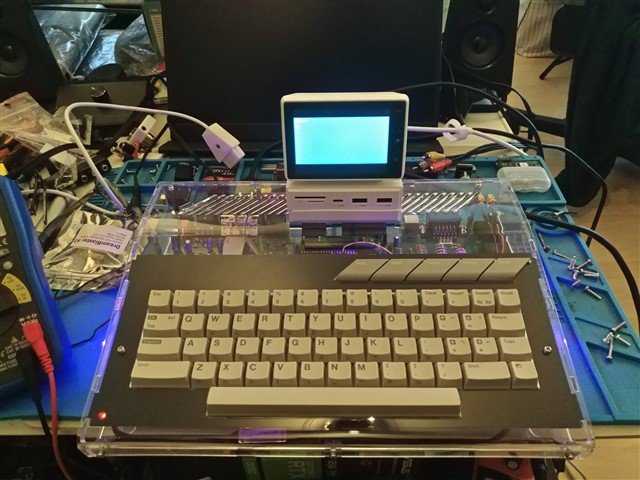

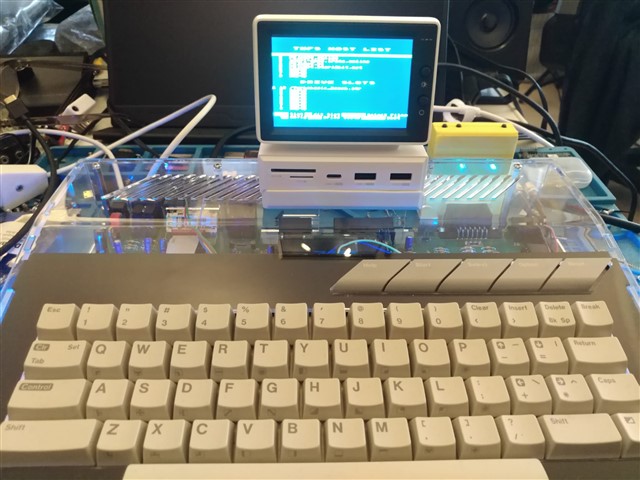

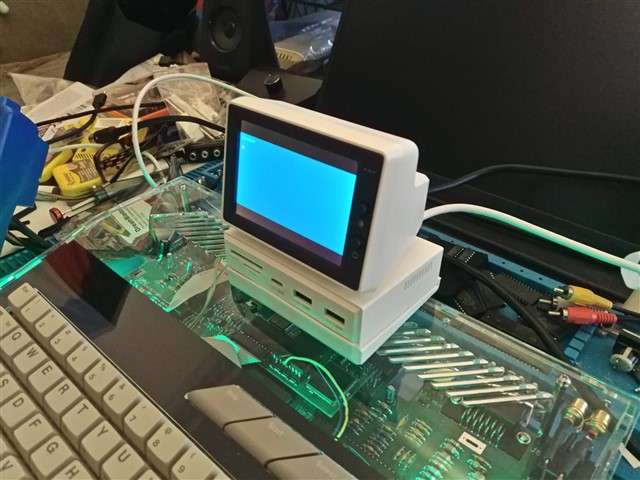

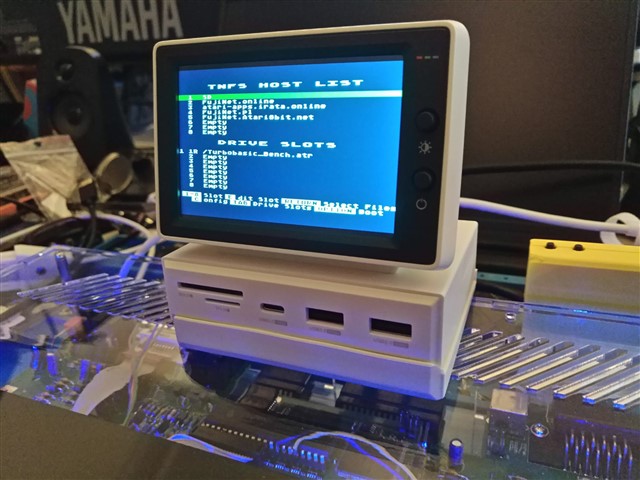

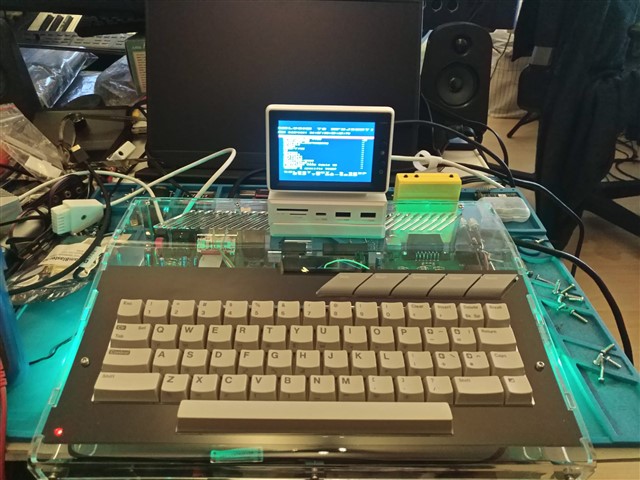

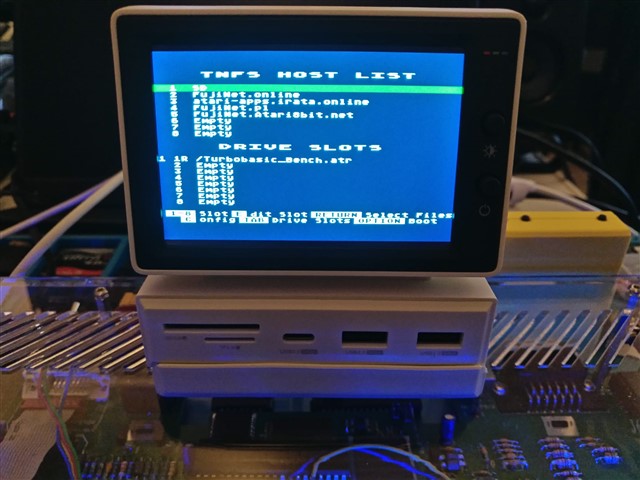

. Mal was kurioses/witziges Anderes:

Ein Mini-LCD aber im Röhrenmonitor/Desktop PC Design 😁 .

Hat einen USB-C (Power & Video) als auch einen HDMI-Eingang. Der zweite USB-C (mit beiliegendem Adapter auf auf USB-A) kann man das Ding als USB Hub zusätzlich verwenden.

Sieht cool und witzig aus und läuft auch am A8 (via Sophia oder AV/HDMI-Konverter). Bild ist top, aber man braucht schon eine gute Brille um die Schrift zu erkennen 🙄 😉 , aber wenn eine Grafik-Demo läuft siehts dafür gestochen scharf aus 😂! Zum Programmieren würde ich ihn jetzt nicht unbedingt benutzen 😂, aber so bei einer ATARI-Party als "Beistellmonitor" ist das sicher ein ganz netter Hingucker....

Müsste auch noch etwas Platz im Gehäuse sein, mal sehen ob ich da vielleicht sogar einen kleinen AV Konverter samt Akku zusätzlich verbaut kriege.. Wäre vielleicht ein Bastelprojekt für den Winter...

Die Bilder sind jetzt nicht so dolle, die hab ich fix mit ´nem alten China-Handy gemacht, aber ich denke, man kann sehen, worum es geht 😉.

Gtx., andY

Anhänge:

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

DjayBee 12.12.2025 17:46

Kleiner sollte er nun wirklich nicht sein... 😉

andymanone 12.12.2025 18:40

DjayBee schrieb: Kleiner sollte er nun wirklich nicht sein... 😉

Haha, das stimmt wohl 😂 😂 😂 !

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

mega-hz 13.12.2025 11:22

andymanone schrieb: . Mal was kurioses/witziges Anderes:

Ein Mini-LCD aber im Röhrenmonitor/Desktop PC Design 😁 .

hast Du auch nen Link dazu? Ich find den knuffig 🙂

andymanone 13.12.2025 14:32

mega-hz schrieb: hast Du auch nen Link dazu? Ich find den knuffig 🙂

Aber klaro doch 😎 !

Hier, gibts bei Amazon (aber sehr teuer ca. 121€ 😢 ) : https://www.amazon.de/Hagibis-IPS-USB-Mini-Bildschirm-Datenmonitor-elektronisches-schwebender-wei%C3%9F/dp/B0D3CW311P/ref=sr_1_4?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=OZ97QGHA1243&dib=eyJ2IjoiMSJ9.uENkzmG_wf2itBv_Q5xrOgjSkH_BozenuhqZGpGeNkPCPvtNYifUJkWh8OOCpVe4keup_NOexyXQTfvm8u3-KgdFv7-UFlnas7ddmPkCur1YkGkBCaJ0m_aqREtUu5JjnmaQCzWbXudRccBf6T6ncw5FPLgxOnVyUjdO_IJEAdxsBPwV_fQxMGIzZqZ7mgAI.2essRY173W_Wbc7p_16W9eS--GhcDHf_jYGIIUkRe6g&dib_tag=se&keywords=hagibis+monitor&qid=1765635710&sprefix=hagibis+monitor%2Caps%2C99&sr=8-4

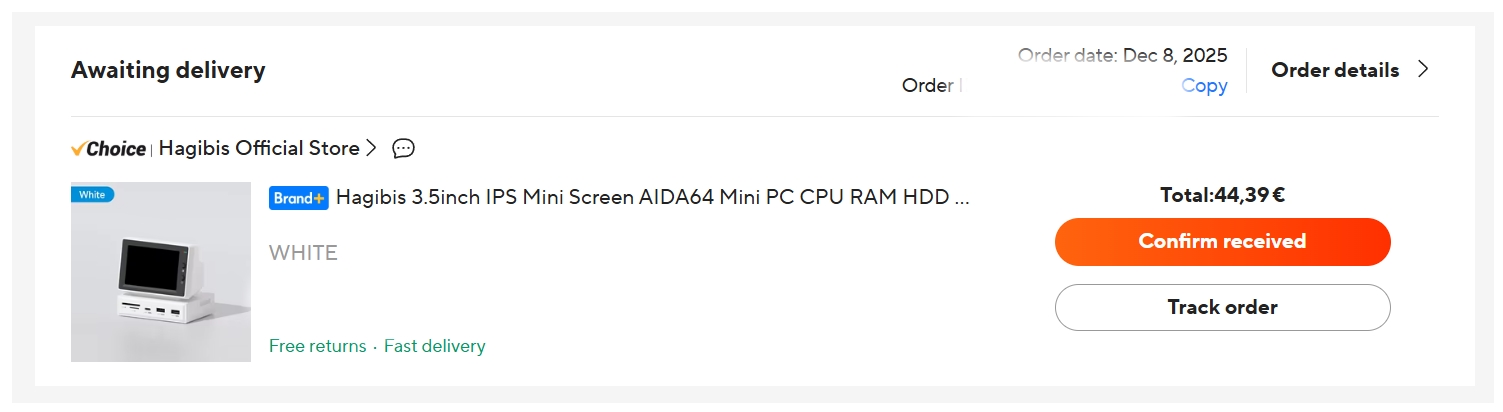

Ich habe ihn bei Ali´s Orientexpress für 44,39€ inkl Versand bestellt: https://de.aliexpress.com/item/1005006484792314.html?spm=a2g0o.order_list.order_list_main.10.21ef1802bIbclM&gatewayAdapt=glo2deu

HAGIBIS 71BDbhhxEPL._AC_SL1500_.jpg

HAGIBIS Order andY.JPG

Gtx., andY

Anhänge:

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

mega-hz 13.12.2025 20:30

Gibt es dafür auch CX40mini ? 🙂

mega-hz 14.12.2025 00:19

Wenn Du sowas in dem Design mit 7-10" findest, sag Bescheid 🙂 Hab mir grade mal ein 3.5" vom PI auf den XL gestellt... Uiiii... nur als 2.Monitor zu gebrauchen 🙂

andymanone 14.12.2025 00:26

mega-hz schrieb: Wenn Du sowas in dem Design mit 7-10" findest, sag Bescheid 🙂 Hab mir grade mal ein 3.5" vom PI auf den XL gestellt... Uiiii... nur als 2.Monitor zu gebrauchen 🙂

Oder wenn man die neueste A8-Demo nicht mit riesigen Megapixeln auf dem 80 Zoller sehen will 😂 . Aber ja, wenn ich mal was "Größeres" finde sage ich Bescheid 😉 .

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

mega-hz 15.12.2025 00:34

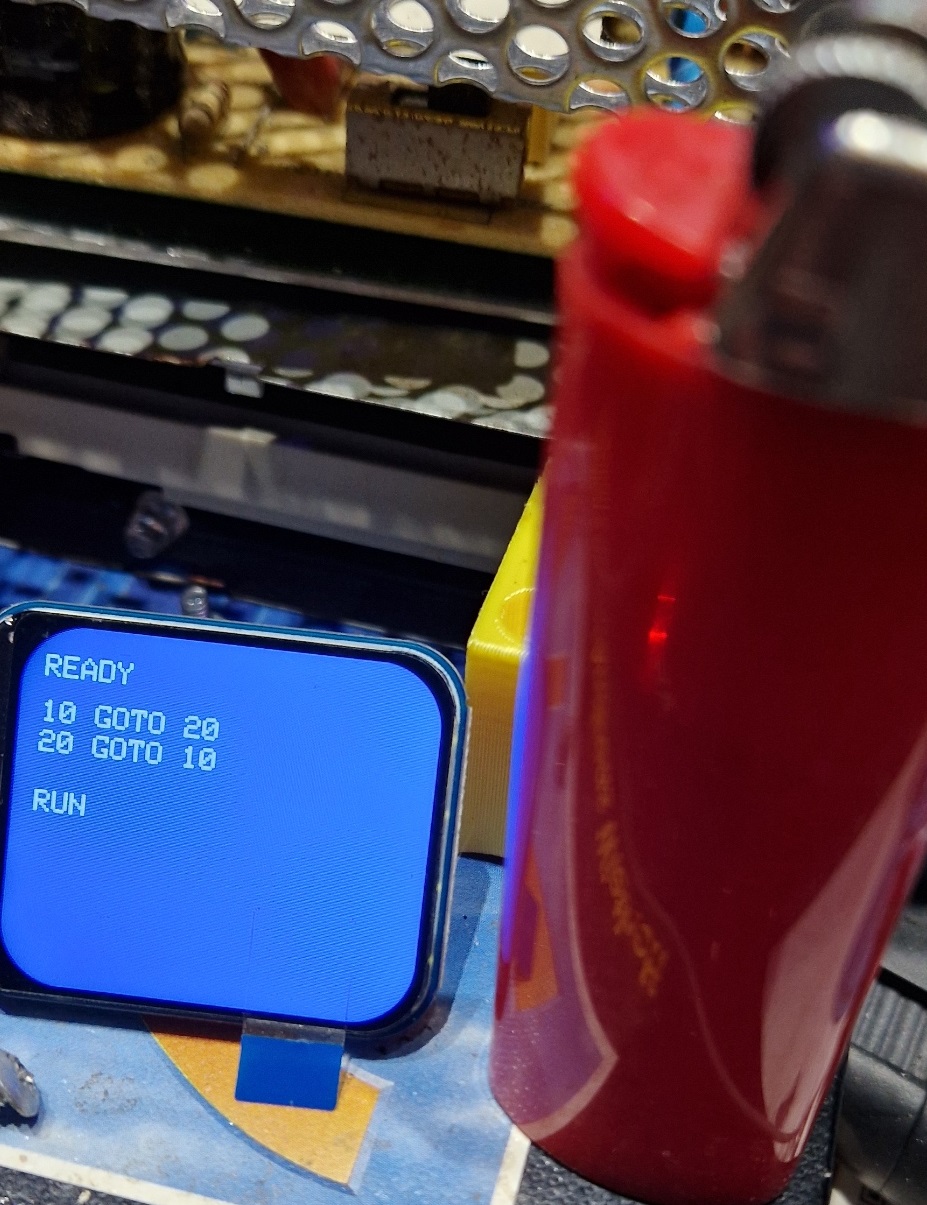

es geht noch kleiner (und trotzdem scharf: 1.69" Display am Arduino 🙂

Anhänge:


CharlieChaplin 01.01.2026 20:32

CharlieChaplin schrieb: Kleiner Nachtrag zu meinem GBSC-Pro:

Bezugsquellen: 1) Aliexpress/Alibaba und so: https://de.aliexpress.com/item/1005008290934683.html 2) Retroscaler: https://www.retroscaler.com/?product=gbs-control-pro-video-converter-gbsc-remote-scart-rgbs-ypbpr-vga-av-sv-to-hdmi-for-retro-game-consoles

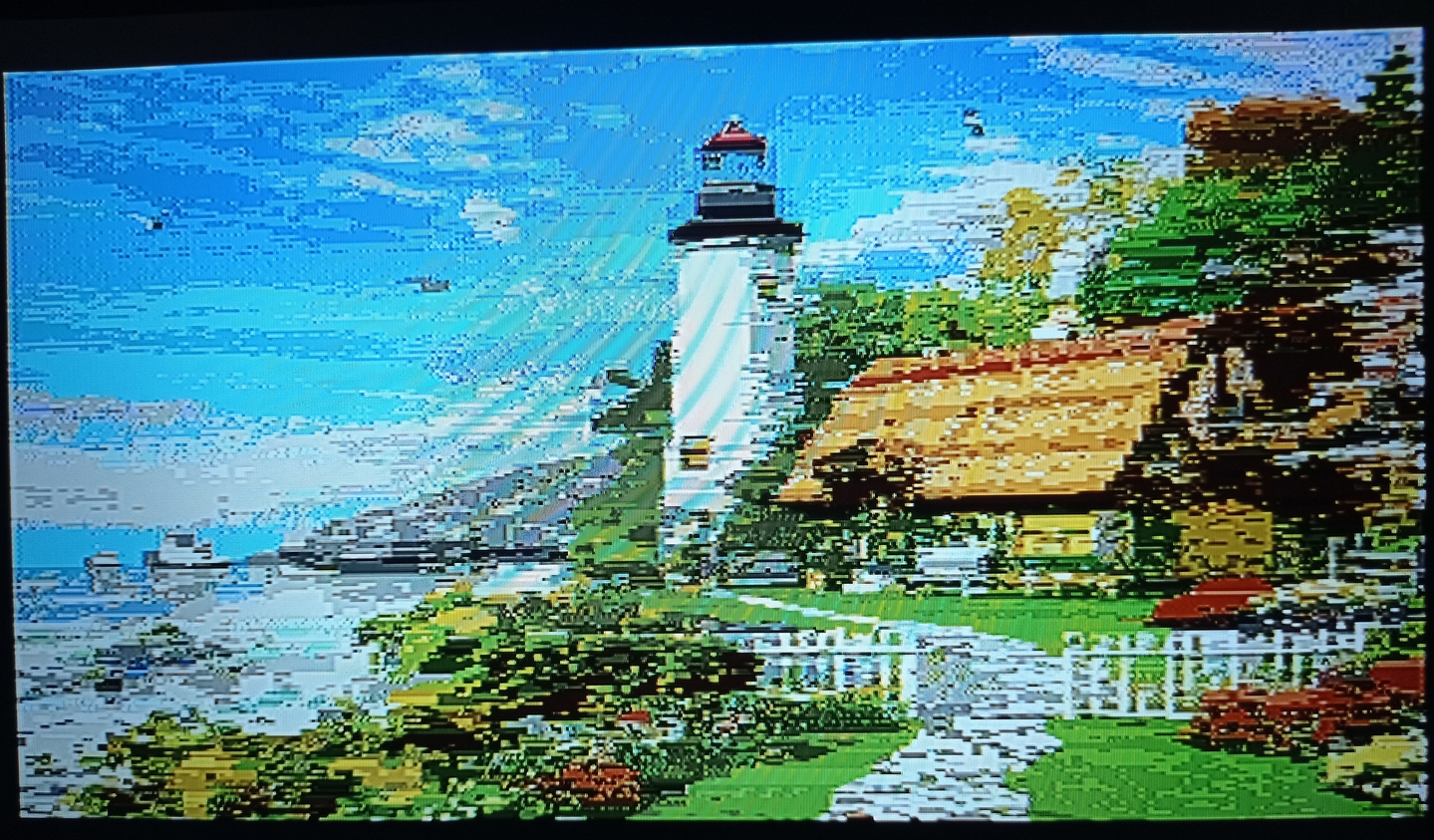

Weiterer völlig subjektiver Nachtrag zum GBSC-Pro:

Die von mir gekaufte Version 1.2 des GBSC-Pro hatte noch Streifen bei der Bilddarstellung, sog. "Hannover-Bars". Von Matosimi gab es daher ein Firmware Hack V1.2.1, womit diese Streifen dann verschwinden sollten. Kam lange nicht dazu, die Firmware upzudaten, zwischenzeitlich gab es dann die Firmware 1.3, 1.4 und vor kurzem sogar 2.0.0. An Silvester war mein Kumpel Torsten bei mir und da er gelernter Informatiker und Netzwerktechniker ist, haben wir das Update dann erfolgreich durchgeführt (genauer gesagt sogar zwei Updates):

a) Update auf V1.2.1 (Firmware-Hack von MatoSimi): Die waagrechten Streifen bzw. "Hannover-Bars" waren nunmehr verschwunden, dafür gab es neue, deutlich schlimmere / nervigere Streifen - senkrecht/vertikal verlaufende Zickzack-Streifen! Na danke aber auch für nix. Getestet mit ACP, Donkey Kong Jr. und Street Fighter II von der Subcart, sah das Bild seltsam-streifig gezigzackt (ACP, Donkey Kong Jr.) oder richtig übel aus (SF2), es war also eine ziemlich deutliche Verschlimmbesserung !!

b) Update auf V2.0.0 (offizielle Firmware): Eigentlich wollte ich es ja bei der Version 1.2.1 belassen, nachdem da das Bild aber schlechter aussah als vorher, wollte ich dann doch das neueste Update haben. Also Version 2.0.0 geflasht, es gibt keine Hannover-Bars, es gibt keine senkrechten Zickzack-Streifen, scheint also erstmal alles besser zu sein. Doch der Schein trügt, bei Street Fighter II erscheinen bei den Kämpfern (und insbesondere im Kämpfer-Auswahlbild) zufällige Striche und Streifen, die da nicht hingehören. Sieht bei SF2 auch nicht wirklich schön aus, die Kämpfer im Kämpfer-Auswahlbild sind dadurch noch viel schlechter zu erkennen, als sie es eh schon sind.

Getestet hatte ich sowohl mit Composite, als auch mit S-Video (und einem Atari der für S-Video vorbereitet ist). Könnte ja aber auch an meinen Hisense TV liegen oder an den Kabeln - also nochmal mit dem gleichen Atari, den gleichen Kabeln und Netzteilen, dem gleichen TV, sowie dem ODV Konverter mit Composite und S-Video getestet:

c) Es gibt bei ACP, Donkey Kong Jr. und SF2 keinerlei Hannover-Bars, keine senkrechten Zickzack-Streifen, keine zufällig erscheinende Striche und Streifen, nichts dergleichen, nirgendwo. Bei Composite erscheinen die typischen "Schatten" und das Bild erscheint etwas verwaschener, bei S-Video sind die Schatten weg und das Bild ist superscharf. Es gibt noch einen zuschaltbaren Filter, der aber das Bild auch bei S-Video wieder verwaschen und unscharf erscheinen lässt, also lasse ich den Filter einfach weg und habe ein super gutes Bild. Der ODV-Konverter ist dem GBSC-Pro in Sachen Bildqualität und fehlerfreie Anzeige bzw. Wiedergabe also deutlich überlegen.

Mein Freund Torsten meinte, das Bild vom GBSC-Pro sei ja richtig übel, ich entgegnete jedoch, dass ich schon 7-8 andere HDMI-Konverter getestet habe und ihn daher mit dem letzten Firmware Update 2.0.0 als befriedigend oder zufriedenstellend einstufen würde. Es gibt HDMI-Konverter mit einem deutlich besseren Bild, aber eben auch welche mit einem deutlich schlechteren Bild.

Der GBSC-Pro punktet vor allem mit seinen vielen Anschlüssen und der full HD Auflösung. Während der ODV-Konverter nur YPrPb, Composite (Cinch, gelb), S-Video und Audio (Cinch, weiß+rot) bietet (und das mit 720x576 oder 720x288 Auflösung bei PAL bzw. 720x480 oder 720x240 Auflösung bei NTSC), hat der GBSC-Pro zusätzlich auch noch RGB, Scart, VGA und was weiß ich noch an Board. Der GBSC-Pro läuft mit full HD Auflösung, lässt sich updaten/upgraden (beim ODV-Konverter gibt es keinerlei Firmware-Update Möglichkeit) und man kann ihn demzufolge wahrscheinlich auch dann noch nutzen, wenn irgendwann einmal alle TV's 4k, 8k, 16k oder sonstwas darstellen und mit der "mickrigen" 720x Auflösung des ODV-Konverters nichts mehr anfangen können. Solange die 720x Auflösung aber noch unterstützt wird, bin ich mit meinem ODV-Konverter total zufrieden, zumal ich ja nur den A8 und sonst keinerlei andere (8/16/32 Bit) Computer und Konsolen nutze. Den GBSC-Pro behalte ich dann erstmal als "Zweitgerät" für die Zukunft...

skr 05.01.2026 20:57

Andars schrieb: Link: https://www.ebay.de/itm/205847067101

Den habe ich mir auf Dein Posting hier geholt und der ist wirklich richtig gut! Danke für den Tipp.

/|\ ... loading .... /|\

CharlieChaplin 05.01.2026 21:49

skr schrieb:

Andars schrieb: Link: https://www.ebay.de/itm/205847067101

Den habe ich mir auf Dein Posting hier geholt und der ist wirklich richtig gut! Danke für den Tipp.

So, du bist Schuld ! 😁 Den habe ich heute auch bei ebay geordert. Wehe der taugt nix ! 😂

😂 😀 😁

CharlieChaplin 08.01.2026 23:17

So, der kleine Monitor kam heute bei mir an. Erster optischer Eindruck: Sieht aus wie ein 10" Tablet mit alten Anschlüssen... 😂

Positiv fällt sofort auf, für jeden Anschluss (bis auf einen) ist ein Kabel dabei ! Stromanschluss - Netzteil dabei (12V, 2A, deutscher Stecker) HDMI - HDMI-Kabel dabei Audio/Video - Cinch-Kabel dabei (gelb, weiß, rot) BNC - BNC-Kabel dabei VGA - VGA-Kabel dabei USB (A) - kein Kabel, kein Stick dabei!

Okay, bei USB ist weder ein Kabel, noch ein Stick dabei (hatte ich auch nicht erwartet!), man kann dort aber einen USB-Stick einstecken und div. Audio (z.B. MP3) und Video (z.B. MPG 1-4) Formate wiedergeben lassen. Eine mini Fernbedienung ist auch dabei und der kleine Monitor hat auch an der Front ein paar Knöpfe und einen beiligenden separaten verstellbaren Standfuß. Also in Sachen Verpackung (alles gut verpackt!) und Zubehör (viele beiliegende Kabel, etc.) bin ich mehr als zufrieden.

Den etwas ausführlicheren Test (Display, Audio + Video Wiedergabe, Darstellung von A8 Games und Grafiken) werde ich am Wochenende machen, vorher habe ich leider keine Zeit dazu. Der Preis ist ein wenig gestiegen, bei mir waren es 44,95 Euro, also 5 Euro mehr als oben angegeben. Am 5. Januar hatte ich bei ebay bestellt, am 9. Januar wurde portofrei geliefert, da kann man echt nicht meckern... freue mich aufs Wochenende !

CharlieChaplin 11.01.2026 16:47

So, habe den 10,1" Monitor (den Andars oben beworben hatte) gestern und heute ein wenig getestet. Meine Meinung oder Einschätzung ist natürlich völlig subjektiv und laienhaft. Den Monitor gibt es immer noch bei ebay für ca. 44,95 Euro (wenn man lange genug sucht, findet man auch Angebote für 42,95 Euro oder 39,95 Euro, aber auch teurere Angebote).

Link: https://www.ebay.de/itm/205847067101

1) Aufstellen: Andars hat den kleinen Monitor wie ein Bild an die Wand gehängt, das ist vermutlich auch die beste Lösung ! Meinereiner will den kleinen Monitor aber mit auf Reisen nehmen, z.B. zu einem Atari-Treffen und vermutlich haben die es in Kellenbach (Hatz), Lengenfeld (Fujiama) oder Herten (Bürgerhaus) oder sonstwo nicht so gerne, wenn ich da mal eben ein paar Löcher in die Wand bohre um diesen Monitor aufzuhängen... 😂

Also muss halt der mitgelieferte Standfuß herhalten. Nur: Der Standfuß taugt leider nix ! Man kann den Ständer theoretisch in der Höhe (aufgrund einer langen Aussparung in der Rückseite des Monitors) variieren. Es könnte also theoretisch der Monitor etwas in der Luft stehen und der Ständer deutlich unter dem Monitor raussschauen. Dann könnte der Monitor auch senkrecht stehen, wie das bei großen Monitoren ja auch geht. In der Praxis klappt das leider nicht, der Monitor ist für den Fuß zu schwer und kippt sodann nach vorne um. Nun gibt es zwei Lösungsmöglichkeiten, die ich beide nicht so toll finde:

a) Ich stelle den Fuß in der Höhe so ein, dass er nicht über den unteren Monitorrand hinausragt bzw. ein paar cm hinter dem Monitor verschwindet., dadurch wird der Monitor etwas nach hinten gekippt und steht stabil. Sieht ja gut aus, Problem: Die Kabel, die man einstecken muss ragen deutlich über den Monitorrand hinaus bzw. der Monitor liegt dann auf den Steckern auf, so dass dies nicht wirklich gut klappt (ist auch Fummelei, die Kabel am Fuß vorbei zu legen) und der Monitor wird mit Kabeln dann wieder instabil und kippt leicht.

b) Ich stelle den Fuß in der Höhe so ein, dass er ziemlich weit über den Monitorrand hinausragt. Damit der Monitor nicht vornüber kippt, neige ich ihn weit nach hinten. Problem: Man muss den Monitor weit nach hinten neigen, damit er nicht umkippt (und die Kabel problemlos dranpassen). Dadurch fällt aber mehr Licht von der Seite und von oben auf den Monitor, es gibt Reflexionen, etc.

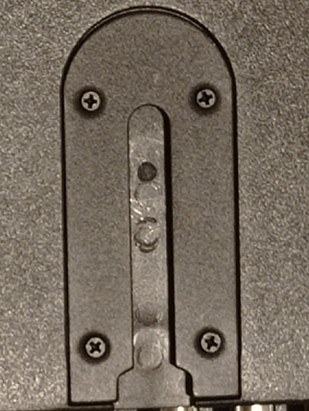

Der Fuß wird "variabel" mit einer einzelnen Metallschraube in einer langen Aussparung befestigt (dazwischen kommt ein quadratisches Plättchen aus Metall zum justieren und fixieren). Das Monitorgehäuse ist aus Plastik, die glatte Aussparung auch. Wenn man dort die Schraube reindreht (oder sie sogar mehrfach reindreht), dann hinterlässt das Spuren im Plastik. Ich habe die Schraube so reingedreht, dass der Fuß gerade so hält und es sind schon deutlich sichtbare Druckspuren im Plastik. Würde ich die Schraube richtig festziehen, dann würde sie vermutlich das Plastik zerreißen. Auch bei mehrfachen rein- und rausdrehen ist früher oder später damit zu rechnen, dass es Risse in der Plastikaussparung des Monitors gibt. Fehlt eigentlich nur noch, dass der Monitor einen wichtigen Chip (oder sonstige Elektronik) eingebaut hat und sich dieser genau hinter der Aussparung befindet, damit nicht nur das Plastik, sondern auch der Chip gleich kaputt geht, wenn man die Schraube zu fest oder zu weit reindreht. Kurzum, der Fuß ist die Schwachstelle des Monitors und die Aussparung zur Befestigung des Fußes ist vermutlich die Sollbruchstelle... aber genug davon.

2) Test mit AV / Composite (Cinch gelb, weiß, rot):

Aus dem ABBUC-Shop habe ich mir schon vor einiger Zeit Kabel besorgt, die aus dem DIN5-Monitorausgang entweder AV/Cinch oder S-Video und Audio machen. Also Atari verkabelt, Monitor nach einigem Fummeln stabil aufgestellt, AV-Kabel an den Monitor angeschlossen und los geht es.

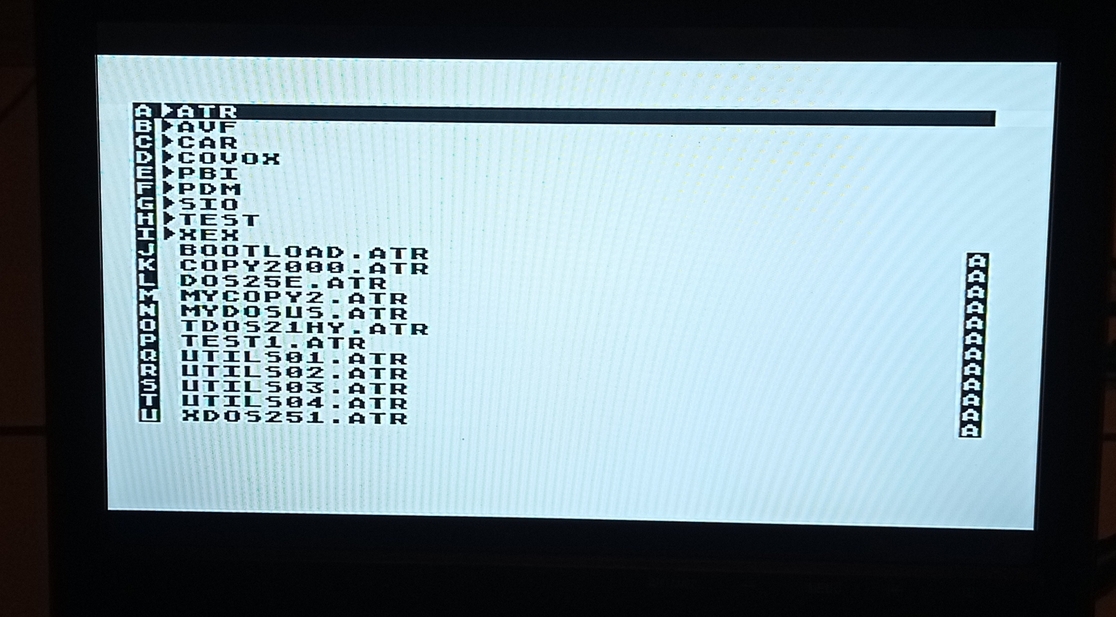

a) Schwarz-Weiß-Menü der Subcart: Die Buchstaben bzw. das gesamte Menü lässt sich sehr gut lesen, es gibt kaum sichtbare Artefakte und kaum gelb/grün Verfärbungen, wie man sie von Composite kennt. Das Bild macht einen guten Eindruck. Ich kann am Monitor (oder über die FB) zwischen 4:3 und 16:9 umschalten und noch diverse andere Einstellungen vornehmen. (Die hier sichtbaren Streifen hat der Monitor nicht, es ist ein Moire-Muster, das beim Fotografieren mit Kamera/Bildschirm entsteht.)

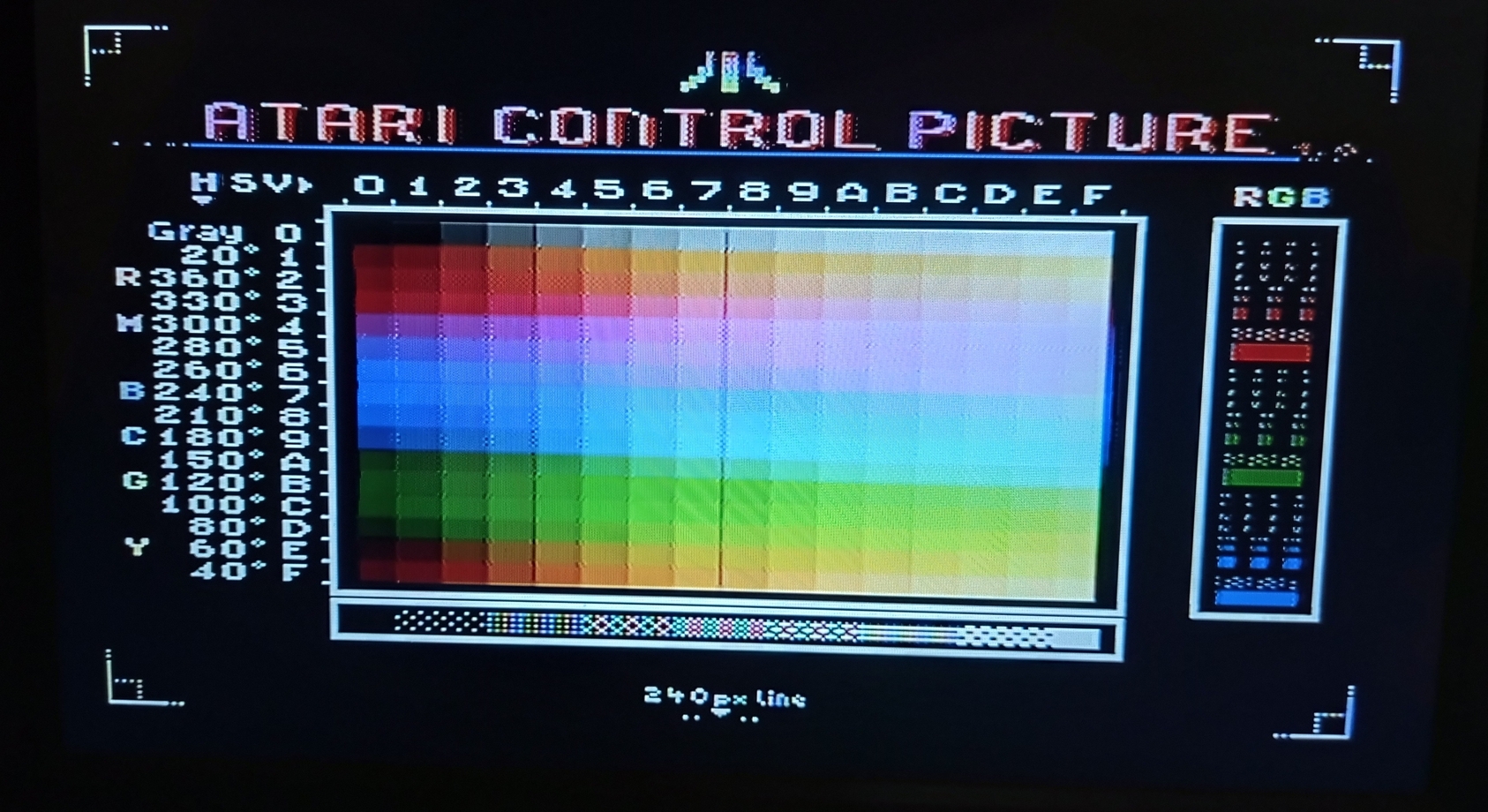

b) ACP 1.0 von TeBe und 1.1 von MDA: Auf den ersten Blick gibt es keine waagrechten Linien (sog. Hannover-Bars), keine Schachbrett oder sonstigen Dithermuster. Die oberste und unterste Zeile (240) wird problemlos dargestellt. Bei näherer Betrachtung (gutes Auge oder Zoom) fallen mir jedoch zwei Sachen auf: Bei den Graustufen (ganz oben im Bild) erscheinen in fast allen Helligkeiten oberhalb der Farbe kleine weiße Striche, bei einer der Braunstufen (ganz unten im Bild) erscheinen ebenfalls bei fast allen Helligkeiten unterhalb der Farbe kleine weiße Striche. Bei den Übergängen der Helligkeiten (von einer Helligkeit zur anderen) erscheinen zum Teil Muster oder Artefakte (oder etwa Zickzack-Linien?), besonders bei ACP 1.0 von TeBe. Man muss hier zwar sehr genau hinschauen, um das zu sehen, doch begegnen uns diese kleinen Eigenarten später auch in Spielen oder Bildern. Das könnte ja an meinem billigen Cinchkabel liegen, doch der böse Andreas hat dieses Kabel auch an den 139cm Hisense 4K TV angeschlossen (der hat noch AV mit 3x Cinch) und da gab es diese Fehler nicht.

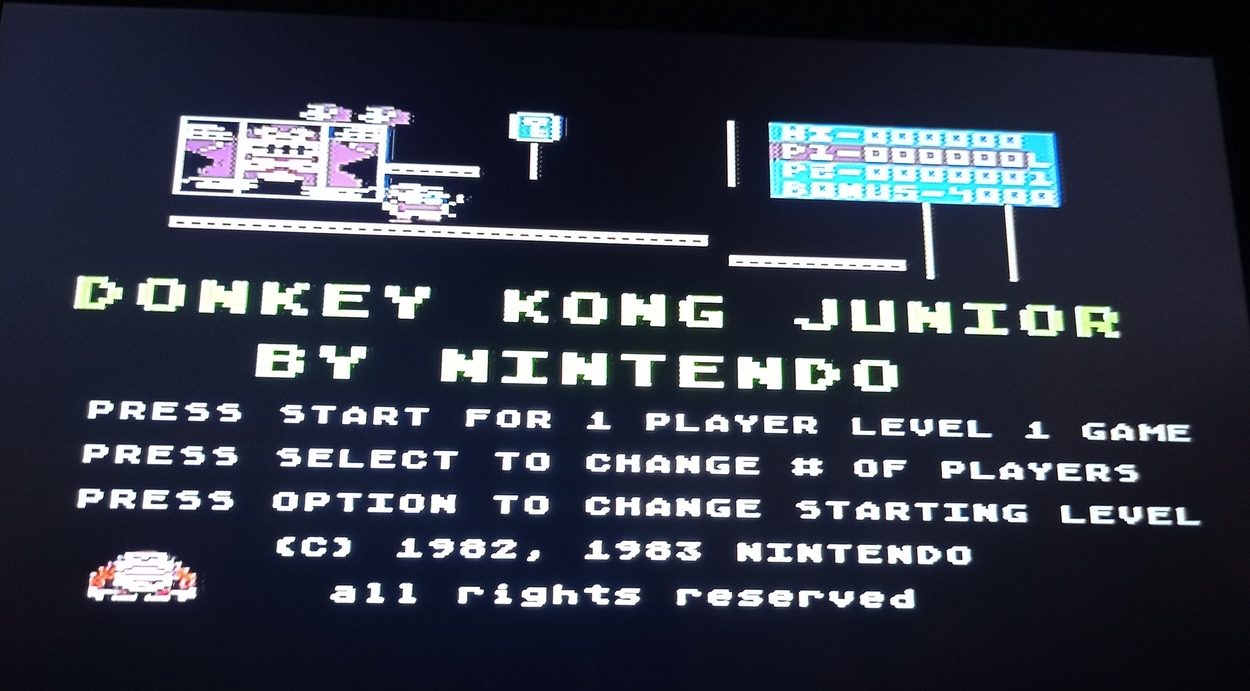

c) Donkey Kong Junior Titelbild: Man sieht den grünen Schriftzug mit kaum sichtbaren Artefakten, Mario, Donkey Kong, Junior, etc. ist alles auf dem Monitor gut erkennbar. Nur meine Handykamera spinnt leider herum und zeigt die Farben auf dem Foto nicht so, wie sie wirklich sind, sondern viel zu hell und verwaschen (die oberen Ebenen bei Mario sind z.B.auf dem Monitor schön gelb und nicht weiß, der Titel Donkey Kong Junior by Nintendo erscheint auf dem Monitor in sattem grün und nicht so blass, etc.). Vermutlich brauche ich da mal ein neues/besseres Handy, meins ist ja auch schon mehr als 5 Jahre alt. Man mag es kaum glauben aber viele HDMI-Konverter und auch LED/LCD TV's haben mit der Darstellung dieses Titelbildes Probleme (heftige Artefakte, Fehlfarben, Grafikbugs bzw. Linien/Striche, etc.), daher nehme ich es gerne zum Testen. Der kleine Monitor stellt das Bild gut dar (mein Handy nicht!).

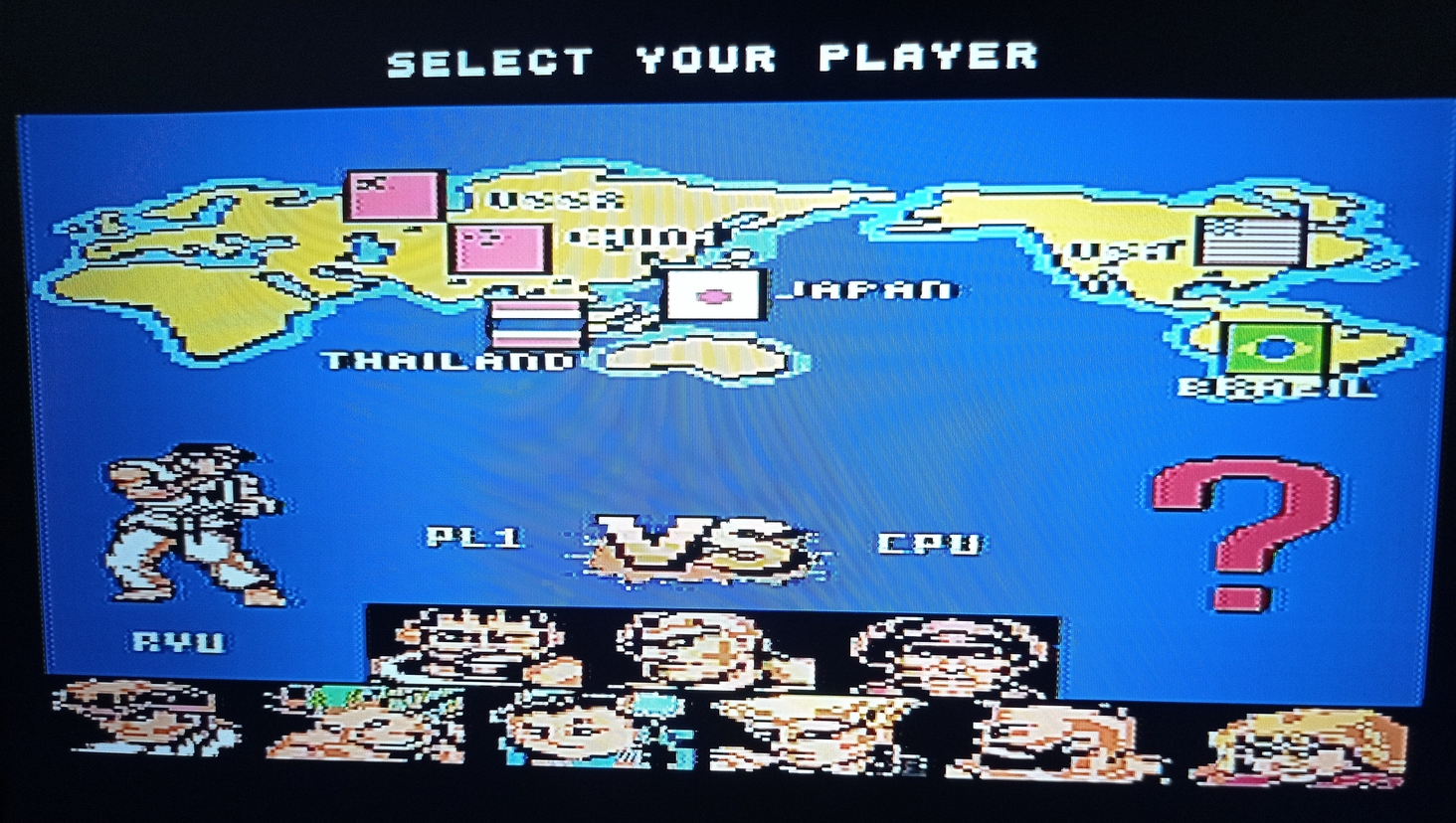

d) Street Fighter 2: Mal etwas Neues zum testen. Einige HDMI-Konverter und TV's haben mit den Grafiken dieses Spiels größere oder kleinere Probleme. Sie produzieren Streifen, Fehlfarben und was weiß ich noch alles. Besonders deutlich wird das im Kämpfer-Auswahlscreen, wo leider auch meine Handykamera Probleme macht. Man sieht in der Bildmitte ein Moire-Effekt, der auf dem Monitor nicht zu sehen ist. Außerdem sind die Farben auf dem Monitor deutlich besser erkennbar als auf dem Handyfoto. Egal, was man noch sieht sind typische Composite-Artefakte bei Ryu und seltsame gepunktete Linien am linken und rechten Bildrand. Im Vergleich mit anderen Monitoren und HDMI-Konvertern wird das Bild hier aber gut wiedergegeben (und auch alle anderen Kämpfer-Bilder, Hintergrundbilder, etc.)

e) Lighthouse Rasta Bild: Hat wieder einen schönen (vom Handy erzeugten) Moire-Effekt, ansonsten sieht das Bild auf dem kleinen 10" Monitor auch mit Composite relativ gut aus. Hier versagt entweder mein 139cm Hisense TV und zeigt das Bild mit viel mehr Strichen und stärker verpixelt an oder es liegt an seiner schieren Größe, dass das Bild dort furchtbar aussieht.

f) AVF-Videos: Das sind Videos in Gr.9+11 Auflösung (80x100 Pixel mit 256 Farben) und Ton, die laut phaeron mit bis zu 509k pro Sekunde abgespielt werden können, also 50fps bei PAL und 60fps bei NTSC. Da habe ich keine Bilder geschossen, meine Handykamera taugt ja eh nix. Aber es wirkte bei einigen Videos so, als ob da auf dem kleinen Monitor Fehlfarben und merkwürdige Pixel (fast wie Dithering) auftauchten.

3) mit ODV-Konverter an HDMI:

a) via Composite: Sah alles ziemlich genauso aus, wie direkt mit Composite angeschlossen, bei ACP tauchten jedoch die seltsamen Muster und weißen Linien nicht auf. Das Bild war also minimal besser. Wenn der Atari die Grafikauflösung umschaltete (änderte), zeigte der kleine Monitor jedoch öfter für mind. 1 Sekunde einen blauen Screen an. Das war beim direkten Anschluss von Composite nicht der Fall. Der große Hisense zeigt keinen blauen Screen, stattdessen wird in der linken oberen Ecke die neue Auflösung angezeigt.

b) mit S-Video: Der kleine Monitor hat kein S-Video, doch mittels HDMI-Konverter kann man auch S-Video nutzen (natürlich nur, wenn sowohl der Konverter, als auch der Atari dafür ausgerüstet sind). Das Bild wird nun am kleinen Monitor deutlich besser, alle Artefakte (z.B. im s/w Menü der Subcart, im Donkey Kong Jr. Titelbild, bei Ryu in SF2, etc.) verschwinden. Aber auch hier neigt der kleine Monitor öfter dazu einen blauen Screen anzuzeigen, wenn sich die Auflösung ändert.

4) Audio: Der kleine Monitor hat zwei kleine Lautsprecher, deren Leistung beträgt max. 1W. Für kleine Atari Soundtests (stell das leiser!) oder Tinnitus (zu spät!) reicht das. Wer Rock am Ring oder Wacken beschallen will braucht etwas mehr Wumms.

Fazit: In meinen Augen ist der kleine Monitor gut und selbst mit Cinch/Composite absolut sein Geld wert ! Nur richtig miserabel ist sein Standfuß. Da muss unbedingt was besseres her...

Anhänge:

FlorianD 11.01.2026 18:33

Danke für den Test CC! Sind doch recht gut überzeugende Ergebnisse (Deine Meinung ist ja immer sehr gerecht und kritisch wo sie es sein muss). Bei der Befestigung kann man vielleicht was machen, in dem man Unterlegscheiben einfügt, damit die Schraube nicht in den Monitor bohrt aber die Mutter trotzdem fasst. Ich kauf mir das Ding auch mal und probiere das dann aus.

skr 13.01.2026 15:21

CharlieChaplin schrieb: Nur richtig miserabel ist sein Standfuß. Da muss unbedingt was besseres her...

Ok, das habe ich verschwiegen. 😉

Kannst/Magst Du mal eine grobe Skizze anfertigen, wie ein Standfuß aussehen sollte? Dann entwerfen wir (gibt einige hier, die sowas können 😉 ) einfach mal einen und schauen, ob wir was brauchbares gedruckt bekommen. 🙂

Wen ich irgendwann mal wieder zu Hause bin, schaue ich auch noch mal nach.

/|\ ... loading .... /|\

HiassofT 13.01.2026 15:51

CharlieChaplin schrieb: Nur: Der Standfuß taugt leider nix !

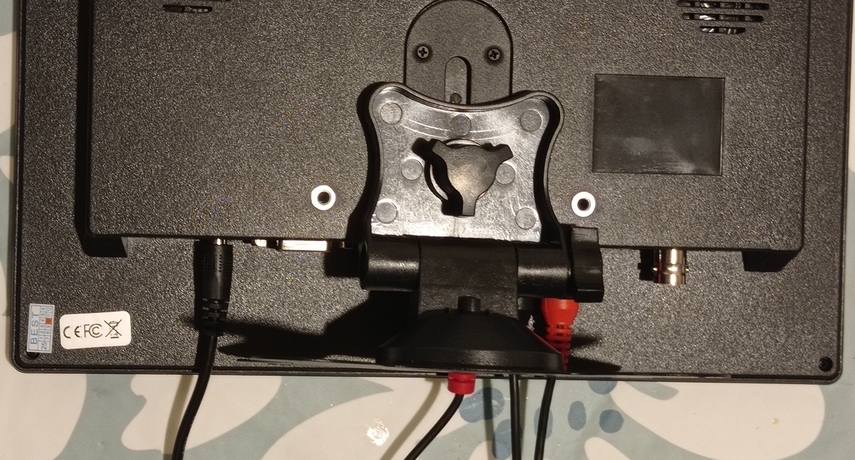

Das Foto von der Rückseite ist leider oben abgeschnitten, aber es sieht so aus als würde der Monitor hinten Schraublöcher für eine VESA Halterung haben (4 Löcher im Quadrat). Miss mal den Abstand dazwischen, wenn es 75x75 oder 100x100mm sind dann kannst Du da Standard Halterungen/Standfüsse dranmachen (so wie bei PC Monitoren, Fernsehern etc) - die gibt's wie Sand am Meer in allen Preisklassen.

so long,

Hias

CharlieChaplin 17.01.2026 18:01

HiassofT schrieb:

CharlieChaplin schrieb: Nur: Der Standfuß taugt leider nix !

Das Foto von der Rückseite ist leider oben abgeschnitten, aber es sieht so aus als würde der Monitor hinten Schraublöcher für eine VESA Halterung haben (4 Löcher im Quadrat). Miss mal den Abstand dazwischen, wenn es 75x75 oder 100x100mm sind dann kannst Du da Standard Halterungen/Standfüsse dranmachen (so wie bei PC Monitoren, Fernsehern etc) - die gibt's wie Sand am Meer in allen Preisklassen.

so long,

Hias

Ja, stimmt sind vier Löcher. Abstand (links-rechts, oben-unten) jeweils 7,5cm, also quadratisch und somit wohl VESA 75x75. Klasse, da hätte ich ja auch drauf kommen können.

kgo 09.02.2026 08:43

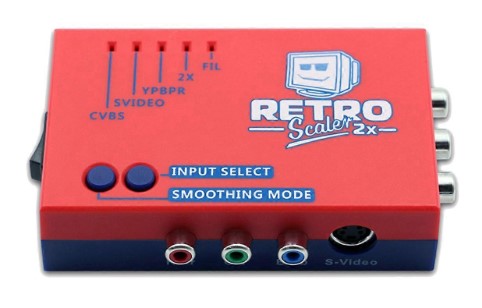

Hat vielleicht jemand Erfahrungen mit dem Update des RetroScaler 2x. Dieser hat ebenfalls die von CharlieChaplin oben beschriebenen "Hannover-Bars".

Anhänge:


Dinadan 09.02.2026 10:09

Mich wundert dass hier so viele offenbar 16:9-Monitore im Vollbildmodus nutzen. Für mich wäre das plattgedrückte Bild ein Ausschlusskriterium. Können die hier vorgestellten kleinen Monitore überhaupt auf 4:3 umgestellt werden?
