Hallo,

wie ich irgendwo schon ein paar mal erwähnt habe, habe ich vor fast 10 Jahren (eigentlich schon 2008) angefangen, eine Art "BIOS" für den XL/XE zu entwerfen.

Hauptbestandteil ist eine kleine Logik, die mittels Auswahl-Menü es ermöglicht, Schalter-los ein OS oder ein BASIC Rom auszuwählen. BIOS, weil man ja auch noch andere Dinge damit steuern könnte. Der Prototyp läuft bereits und erlaubt, aus 4 OS eins auszuwählen.

Dazu habe ich es mir etwas bequem gemacht und habe ein OLD-OS genommen, da die Tastatur und Bildschirm-Routinen da schon festgelegt sind. Da das BIOS sowieso in einem extra-ROM laufen muss, ist es auch egal, ob man den Rest des OLD OS braucht, oder nicht. Besser haben als brauchen...

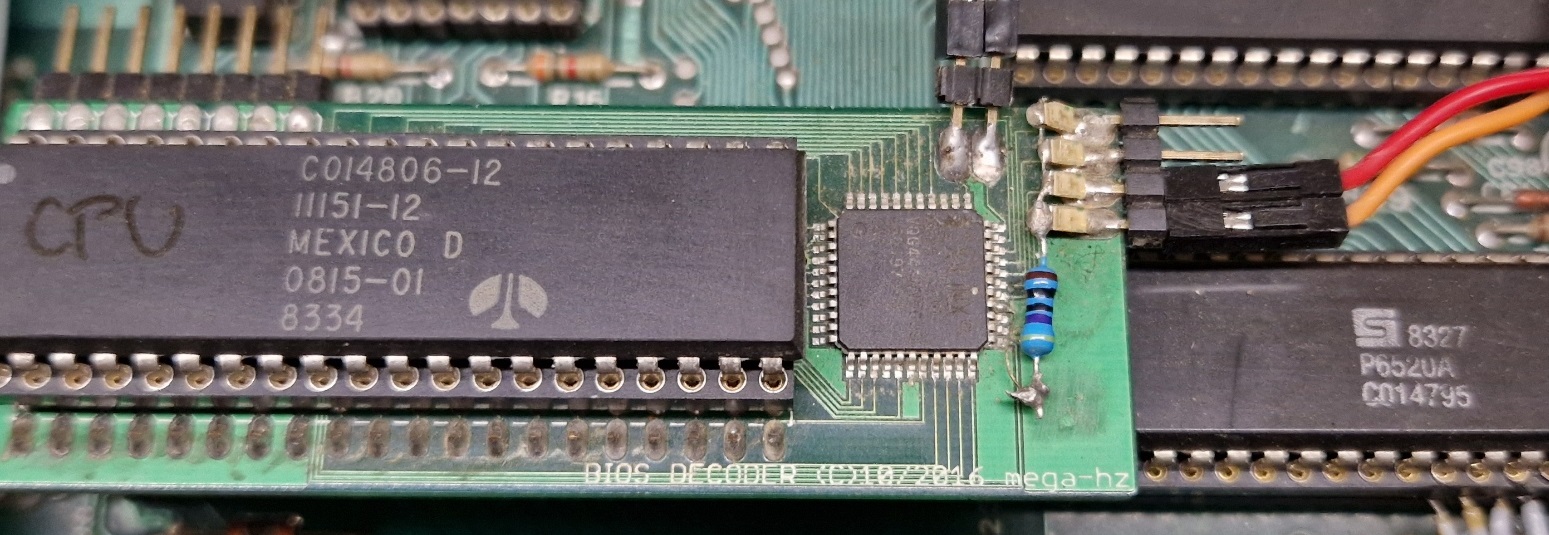

In Verbindung mit der kleinen Platine die unter die CPU gesetzt wird (muss noch überarbeitet werden) und dem darauf sitzenden Xlinx9572 wird die dekodierung der Adressen sowie das schalten des jeweiligen OS-ROM Bereiches realisiert. Bislang gab es 2 Adressen im XL, die komplett unbenutzt sind, $D406 und $D408. Ich hatte $D406 benutzt, wusste aber nicht, daß TFHH's Syscheck dieselbe Adresse benutzt. Also habe ich mich für die freie $D408 Adresse entschieden. Was kann das BIOS? Also Hauptaugenmerkal ist ertsmal, ohne Schalter eins von 4 bzw.16 OS Roms auswählen zu können. Als Nebenprodukt können auch ebenso 8-32 BASIC Roms ausgewählt werden, auch wenn die Anzahl vielleicht etwas groß ist...

HEUTE habe ich es endlich hinbekommen, den ursprünglich im BiboAssembler geschriebenen Code in WUDSN IDE einzubinden so das er auch läuft! Das gibt Antrieb! 🙂 Das compelierte OS, also das fertige BIOS+OLD-OS laufen im Altirra Emulator wie gewünscht.

Die Platine, die ein Xilinx9572 enthält, muss ich aber so anpassen, daß sie ohne Überstand zwischen die CPU passt. Meine Version war erstmal egal, 2-3 Zwischensockel und es passte.. auf einem nackten Board, nicht im Gehäuse.

Da es aber schon fast 20 Jahre an Erfahrungen her ist mit dem Coden unter Assembler ist mein Code nicht optimal. Ich hatte z.B. nen netten Bildschirmschoner mit drin, der nach der Konvertierung ins WUDSN nicht mehr will.

Falls jemand aus der Weichware-Abteilung Lust hat, da mitzumachen, gerne bei mir melden!

Im Gegensatz zu früher wird dieses Projekt komplett OpenSource!

Heutzutage geht es mir eher um die Erhaltung/Verbesserung der alten Ataris wie um Geld. Klar, PCBs von JLCPCB gibt es noch immer nicht umsonst (warum eigentlich nicht 😉 ), aber für die Hardware sind inzwischen so geringe Preise möglich, davon konnte man früher nur träumen.

Nicht falsch verstehen! Dieses Projekt ist 2.rangig! Vorrang hat die neue Tastatur!

hier noch einige Erläuterungen was das BIOS so macht/machen kann:

Ziel ist es, alle möglichen Einstellungen die früher per Schalter gemacht wurden, zentral in dem BIOS zu erledigen. Keine Schalter mehr, keine unschönen Löcher im Gehäuse.

Das BIOS soll aus mehreren Ebenen im Menü bestehen wie z.B. OS Auswahl, Basic-Auswahl, diverse Schalter.

Damit die eingestellten Dinge nich immer wieder neu eingestellt werden müssen, benutze ich für das BIOS ROM ein 28C256 EEPROM. In diesem ist alles an Software sowie auch die letzten Einstellungen gespeichert. Da es ein 8Bit EEPROM wie ein Eprom ist, kann man direkt dort hineinschreiben wie ins RAM, keine Flasher Routine oder so nötig. Beim Start werden dann erstmal die abgespeicherten Settings geladen. So muss man nicht immer wieder alles neu einstellen. Wenn alles passt, einfach ESC drücken und der Rechner startet mit den entsprechenden Einstellungen.

Da die jetzige Platine über die PIA herausragt, müsste man einen Zwischensockel benutzen. Dann gibt es aber wohl Probleme mit der Höhe zur Tastatur. Daher werde ich die neumachen, mit den Tips von Pancio um den Sockel für die CPU tieferzulegen! Siehe auch UGV... Somit ist zwischen dem Sockel auch Platz um das kleine PLD dazu zu setzen und somit ist die Breite der Platine auf DIL40 reduziert. Passt dann in jeden XL/XE. Um den Rechner ohne BIOS starten zu können, falls man nix ändern möchte, könnte ich mir sowas wie SHIFT halten beim Einschalten vorstellen.

die kannst du wie gewohnt weiterbenutzen, nur dann ohne Schalter! Es müssen ja nicht 16x OS im 27C040 drin sein, 27512 hab ich jetzt auch gerade dran. Die "Ausgänge" vom BIOS gehen dann dahin, wo jetzt noch Schalter sind.

genau!

Nein, kann ich noch nicht, da die existierende Platine nur für mich ist und nicht in jedem XL/XE eingebaut werden kann. Aber eins kann ich schon sagen, teuer wirds nicht, da sehr klein, etwas größer als die CPU. Ganz grob geschätzt, unter 15€ komplett

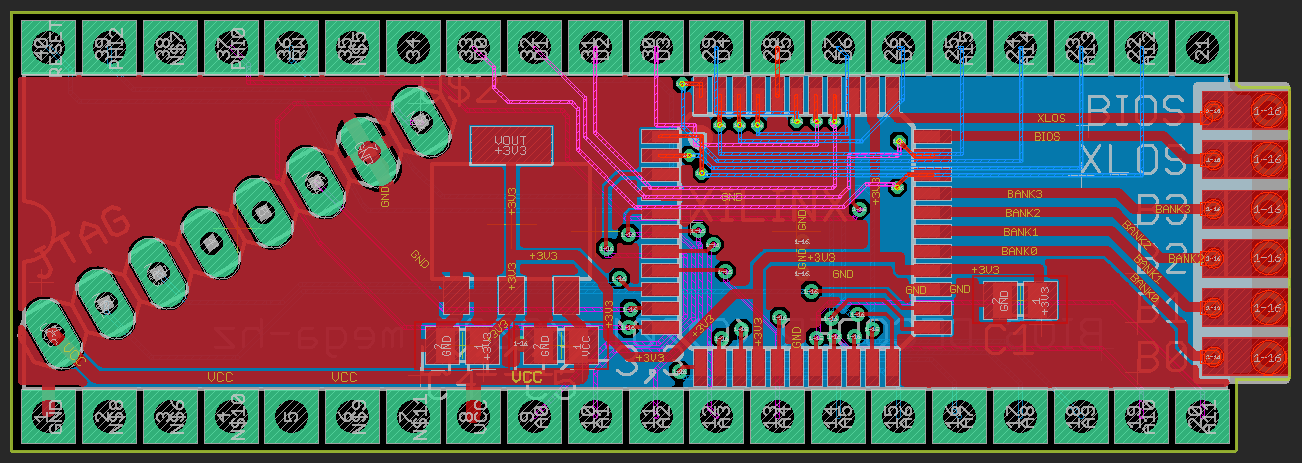

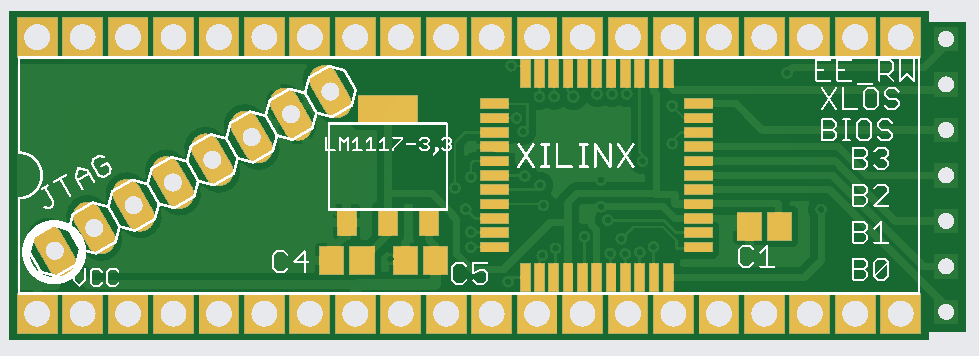

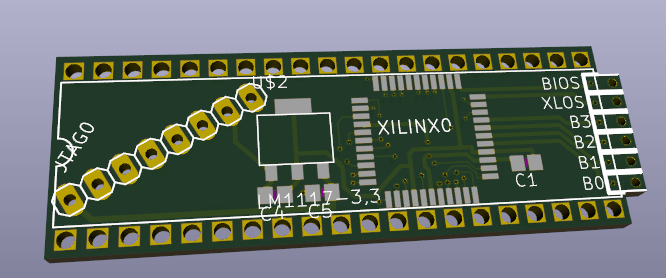

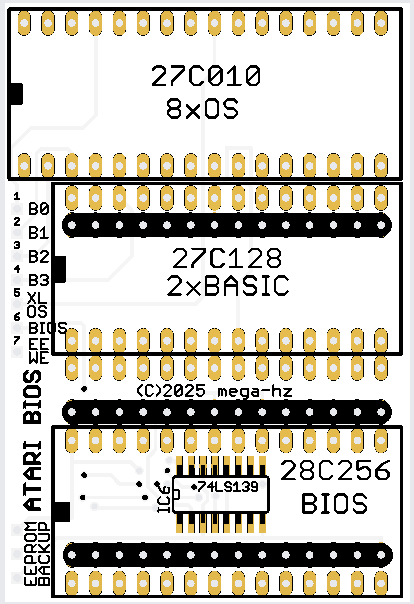

Habe mal angefangen, das Layout zu überarbeiten. Dabei ist eine ganz kleine Platine entstanden, gerade mal so groß wie die CPU! Damit dürften keine Platzprobleme mehr bestehen.

Was ich nicht mehr genau wusste, die IO-Pins des Xilinx sind komplett belegt.

Also habe ich überlegt: Man könnte 8x OS-ROMs und 2x BASIC ROMs oder 16x OS-ROMs oder 4x OS und 4x BASIC-ROMs

damit schalten.

Dabei würden die 8xOS in einem 27C010 Eprom und die 2xBASIC in einem 27C128 EPROM sitzen. Bei 4xOS und 4X Basic wären es 1x 27C512 und 1x 27C256. Die Eproms sowie das BIOS-EEPROM sitzen dann aucf einer eigenen Platine die in den OS-ROM und BASIC-ROM Sockel gesteckt wird.

Ich selber habe bereits früher in einem XL 16x OS und 32xBASIC gehabt und musste feststellen, daß man eigentlich nie das Basic wechselt. OSse aber schon eher, auch wenn 16x schon selten gebraucht werden, ist eher "besser haben als brauchen" gewesen.

Ich bin der Meinung, die Kombination von 8xOS und 2X BASIC wäre doch ideal, oder 16xOS ? (Es MÜSSEN nicht alle belegt sein, aber könnten)

Bevor ich mit der Software weitermache.. Was meint Ihr zu dieser Konfiguration? Wird mehrfaches BASIC überhaubt gebraucht/gewünscht?

Wollen wir mal abstimmen? Schreibt einfach mal in etwa so:

8xOS
2xBASIC

oder

16x OS 0x BASIC

Es gäbe auch noch die Möglichkeit, z.B. 4x OS (belegt 2 von 4 Ausgängen) plus 2x Ausgänge, die irgendwas anderes schalten! Die Menüeinträge können später im BIOS Menü verändert und im EEPROM gespeichert werden.

Bin gespannt...

whomper schrieb: This is an interesting project. Can you also have instead of Basic a MAC/65 Assembler? It will take a few 8K slots but perhaps doable. Will it need extra circuitry as in the MAC/65 cartridge?

Sorry, but this little pcb does only allow 16K OS and 8K ROMs for Basic. No more pins left on xilinx

Olix schrieb: Ich finde 8xOS und 2xBASIC ideal.

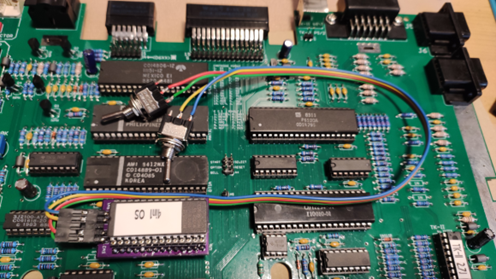

Habe bisher immer 4 x OS gehabt und musste mich immer entscheiden. Aber Basic war nie das Problem. Hätte dann als Auswahl Original Basic und Altirra Basic.

Passt!

Altirra Basic klingt gut!

Blöd ist natürlich, das das BASIC ROM meist eingelötet ist... Da muss ich mal schauen... aber ich schätze mal, da wird man dann eine Verbindung trennen müssen sowie einen Draht zur Eprom-PCB legen. Vor-Ansicht BIOS PCB

4 Layer, 0.8 oder 1mm dick

dann denkt man, man hätte das 1200er OS an 🙂

Ja, da gibts sicher Möglickeiten dies anzupassen. So ein Timout war auch schon geplant. Hier noch eine 3D Ansicht (nach dem Importieren EAGLE -> KiCAD)

ich finde Hammer ist es, wie JLCPCB eine 4-Layer Platine in 0.8mm Stärke herstellen kann 🙂

Stefan schrieb:

Stefan schrieb:

mega-hz schrieb: Da es aber schon fast 20 Jahre an Erfahrungen her ist mit dem Coden unter Assembler ist mein Code nicht optimal. Ich hatte z.B. nen netten Bildschirmschoner mit drin, der nach der Konvertierung ins WUDSN nicht mehr will.

Falls jemand aus der Weichware-Abteilung Lust hat, da mitzumachen, gerne bei mir melden!

Im Gegensatz zu früher wird dieses Projekt komplett OpenSource!

Hallöle ❗ versprechen kann ich nichts, aber Bock drauf, daran zu arbeiten ➡️ hast PN Viele Grüße Stefan

😳 na gut, email 😛

Habs dir hochgeladen!

So war eigentlich auch der Plan. Nur braucht man dann einen größeren Xilinx mit mehr Ausgängen..

Genauso!

Also nochmal vereinfacht gesagt: ALLES was jetzt per Schalter oder Jumper aus- oder abgewählt wird, könnte man per BIOS schalten. Da ich für das BIOS-ROM kein EPROM (27xxx) sondern ein EEPROM (28xxx) benutze, kann man die aktuelle Konfiguration direkt vom BIOS aus speichern. Beim nächsten Einschalten ist dann dieselbe Konfiguration wie vor dem Ausschalten.

z.B. XL-OS, Altirra-Basic mit 320KB, CompyShop Modus, Stereo, FujiNet aus und Vgate aus.

Aber wiegesagt, um mehr als 8 OS und 2 BASIC schalten zu können, bedarf es eine andere Platine (die dann leider auch größer wird) und einen anderen Xilinx PLD.

Ideal wäre natürlich, das gleich mit aufs Board zu integrieren so wie auf dem Board, was ich seit ein paar Jahren in Arbeit habe (huch, wollte nix verraten...)

weil nur 4 Ausgänge zur Verfügung stehen! 4Bits. Sicher könnte man auch manche 8K Roms anstelle von Basic benutzen, dafür sind aber Module oder eben eine große Version besser geeignet. Wenn man z.B. 4 OS umschalten möchte, sind 2 Bits / Ausgänge belegt. Dann sind noch 2 Bits / Ausgänge frei, damit könnte man 4 BASIC oder andere 8K Roms mit auswählen. Vorrausgesetzt, die ROMs laufen auch als Basic-Ersatz! Bei dieser kleinen Version geht nicht mehr als 4 Bits. Vielleicht ist der Name "BIOS" hierfür auch nicht passend, eher ROM-MENÜ oder so.

Stefan schrieb:

Stefan schrieb:

mega-hz schrieb: Da es aber schon fast 20 Jahre an Erfahrungen her ist mit dem Coden unter Assembler ist mein Code nicht optimal. Ich hatte z.B. nen netten Bildschirmschoner mit drin, der nach der Konvertierung ins WUDSN nicht mehr will.

Falls jemand aus der Weichware-Abteilung Lust hat, da mitzumachen, gerne bei mir melden!

Im Gegensatz zu früher wird dieses Projekt komplett OpenSource!

Hallöle ❗ versprechen kann ich nichts, aber Bock drauf, daran zu arbeiten ➡️ hast PN Viele Grüße Stefan

😳 na gut, email 😛

Stefan, hast Du Dir das mal angeschaut?

oh prima! Ich konnte allerdings in meinem BIOS Listing auch den Fehler lokalisieren und nun läuft es auch dort.

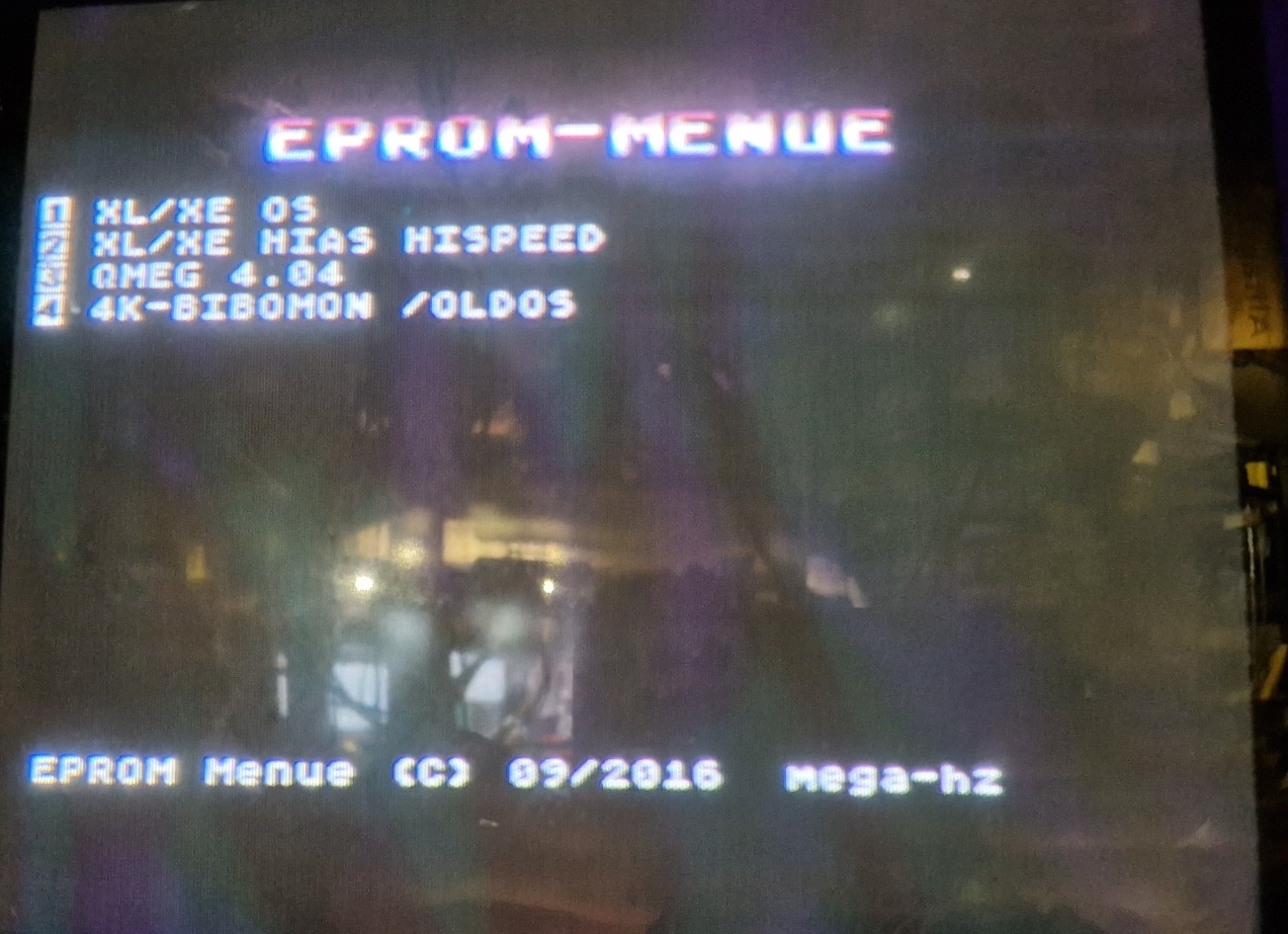

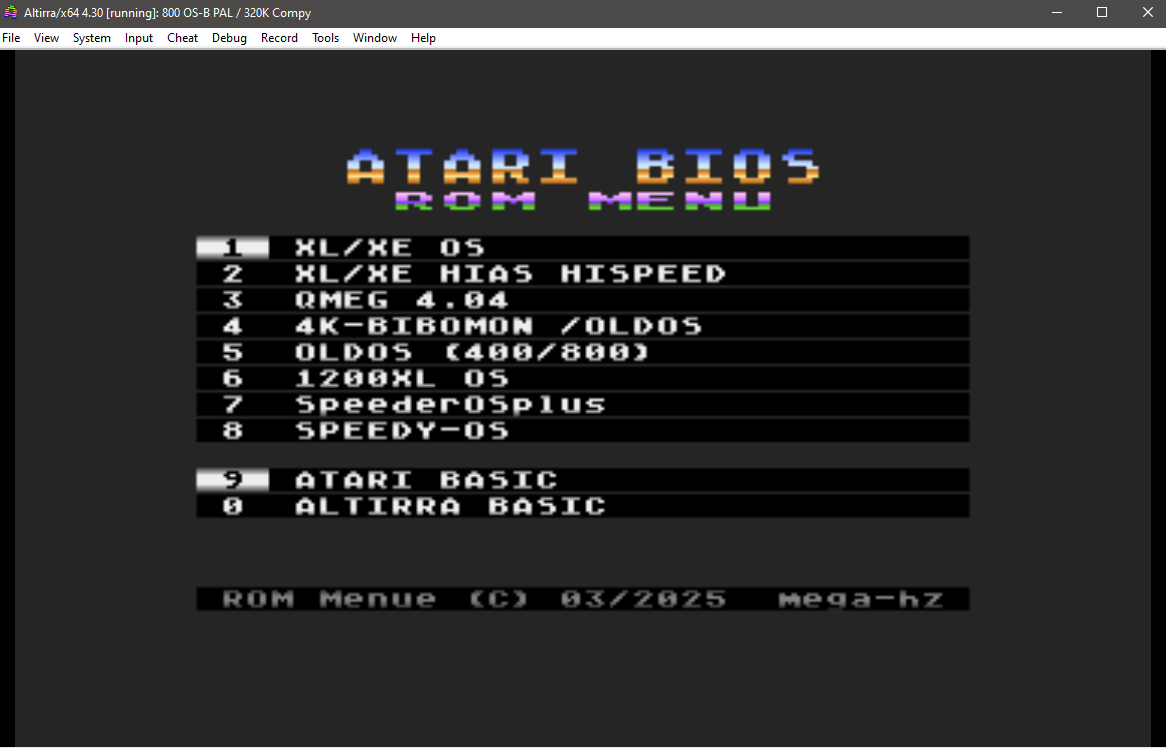

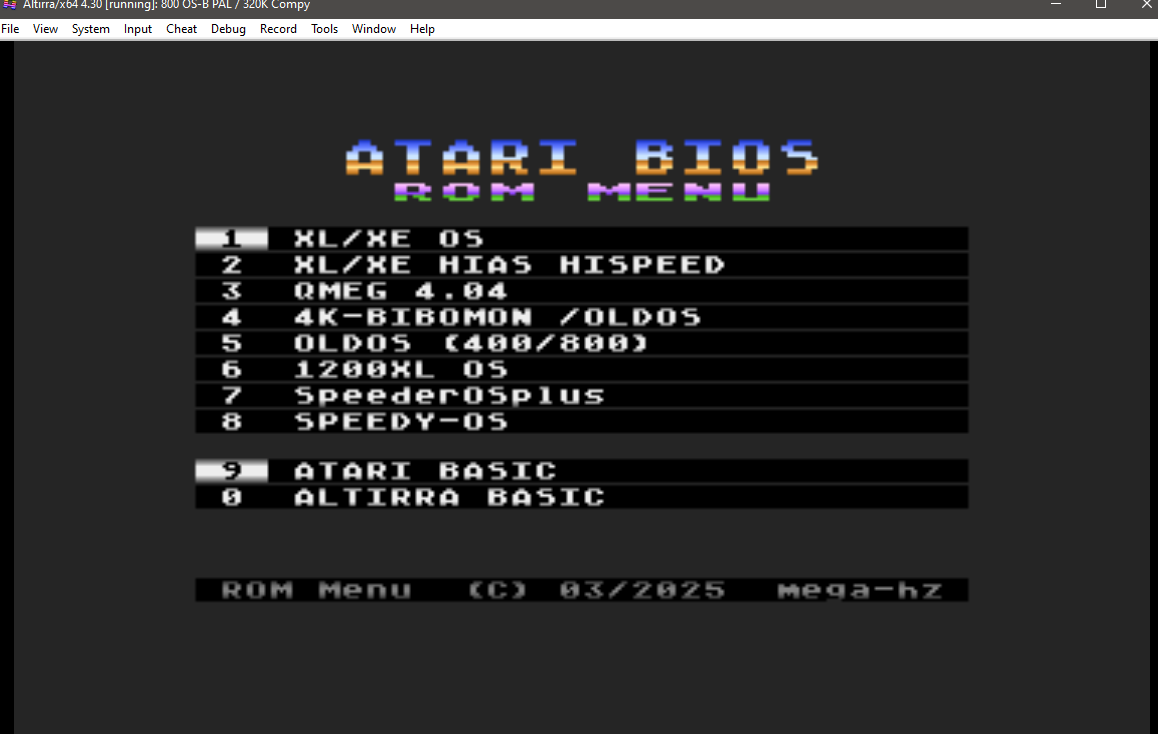

hier ein Foto vom aktuellen BIOS bzw. MINI-BIOS:

Das Programm läuft nun soweit, lediglich die Funktionen 1) Editieren der Menü Einträge 2) netten Tastendruck-Sound 3) Scroller in der letzten Zeile

fehlen noch.

Ansonsten ist es fertig!

Was ich noch probieren muss ist, ob das PLD auch ohne jeglichen PHI2 oder PHI0 Takt arbeitet. Wenn ja, prima, dann spare ich ein weiteres externes IC. Wenn nicht, muss ein Inverter (die gibts auch als single inverter in smd) mit aufs Board.

Mehr als 8 OS und 2 Basic ist nicht drin bei dieser kleinen Schaltung.

Das ursprünglich geplante BIOS welches alles im XL/XE steuern kann, ist dennoch später in Arbeit. Wird aber größer und teurer.

Wie findet Ihr das soweit?

ja genau, nach jedem Reset wird das BIOS-ROM eingeschaltet und die Config geladen. Wenn man nicht ins Menü rein will (durch eine Tastenkombi) wird das in der Config gespeicherte OS und Basic eingeschaltet. Zur Zeit ist es noch auf START-SELECT-OPTION plus RESET eingestellt, um ins Menü zu kommen.

Gibt es irgendwas, was beim Reset auf SHIFT+CONTROL abfragt?

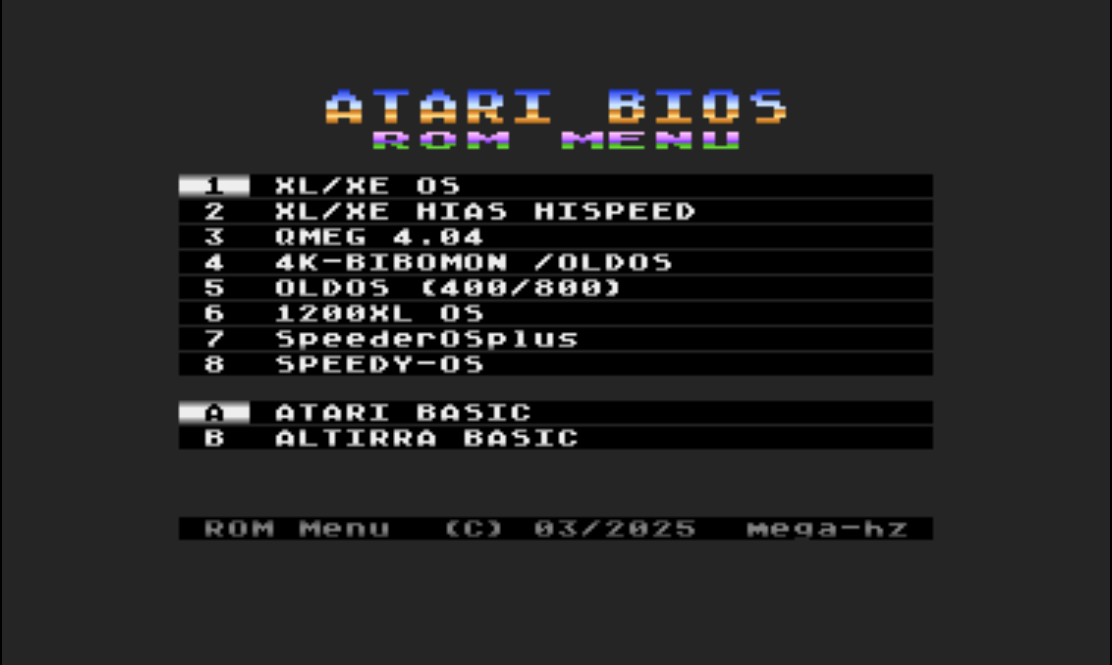

@Mathy: Danke für den Tip mit dem Text! Ist nun angepasst:

PS Ich würde für die BASIC Versionen "A" und "B" nutzen. BASIC ist ja was anderes als OS Da die Einträge ja editirbar werden sollen, kann man die Texte dafür später selber bestimmen. Die gezeigten Einträge sind nur Beispiele...

Achso, ja kann ich so machen, wenn alle damit einverstanden sind!

Ist nun auf A/B geändert!

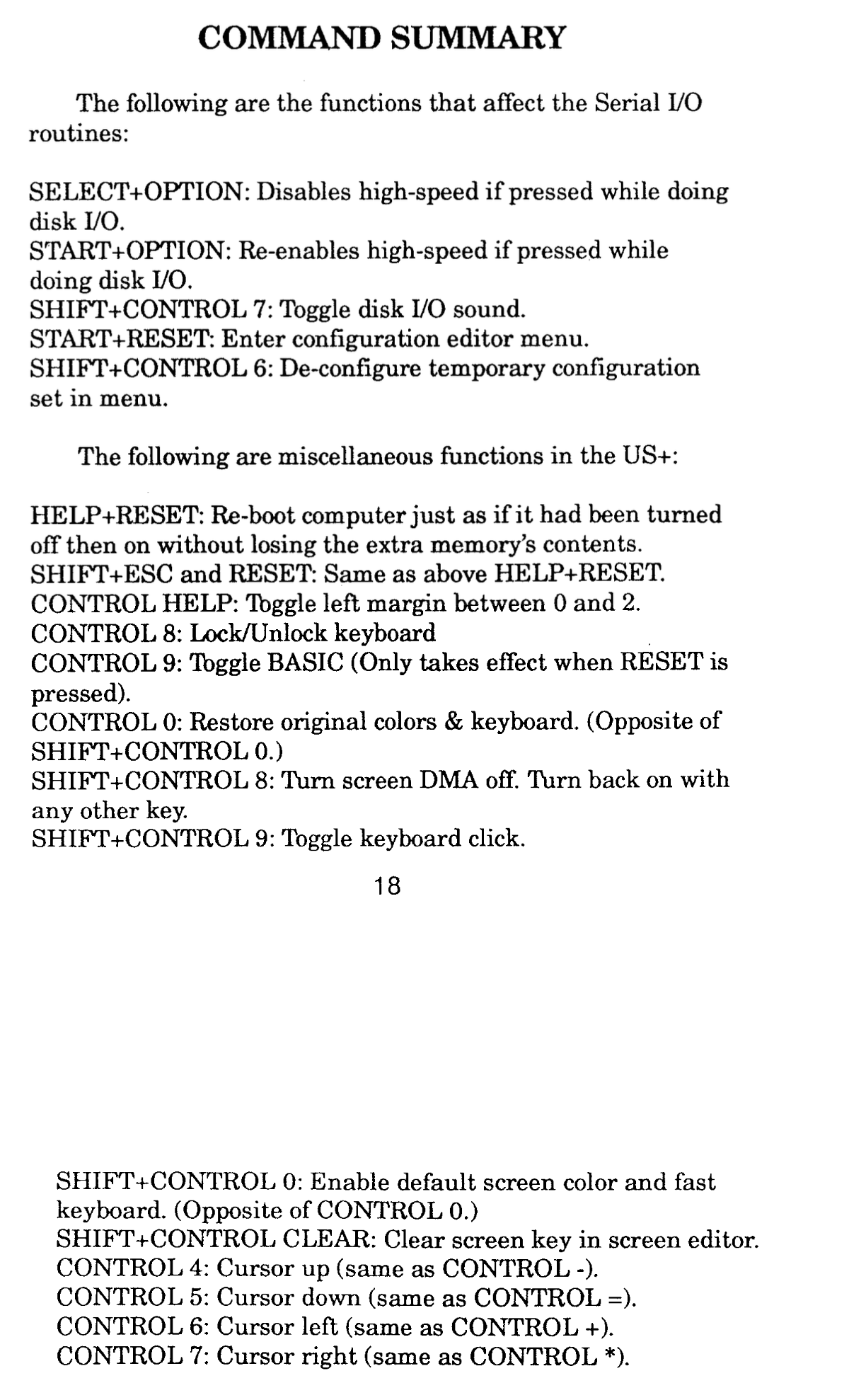

Mit der HELP Taste gibt es u.A. auch beim Bibomon / U1MB Probleme, HELP wird daher nicht verwendet. Wie ist es mit der Tastenkombination CONTROL-SHIFT zum Aufruf des BIOS-MENü's?

das MSC? Ja schau mal bitte

oh, vielen Dank, das hilft weiter! Na dann muss ich etwas wirklich einmaliges an Kombi finden... Am Besten wäre F10, gibts aber nur mit spezieller Tastatur-Verdrahtung. Habe ich in meinem Mega-XE mit abgesetzter Tastatur, F1-F10 !

was könnte man sonst noch nehmen? BREAK vielleicht?

sehr gut! Ja, es betrifft nur den Zeitpunkt wenn man RESET drückt. Puh, was soll man da für eine Kombination nehmen?

CAPS oder BREAK vielleicht?

🙂 entwickelt habe ich garkeine weiteren Zusatztasten! Das hatte ATARI bereits inoffiziell gemacht! 2 ATARI Entwickler haben mir etwas davon erzählt, daß es mal geplant war, sowas wie einen XE im ST Gehäuse mit F1-F10 und Nummernblock zu designen, war aber nicht mehr als eine Idee. Aber dennoch kann man die F5-F10 einfach durch hinzufügen von Tastern mit entsprechenden Anschluss an die Matrix dazufügen. Die Tasten liefern auch Werte, nur sind sie im Gegensatz zu F1-F4 mit keinen OS-Routinen verknüpft.

Ich habe die Werte und Anschlüsse oben im Büro, werde die Tabelle später vervollständigen

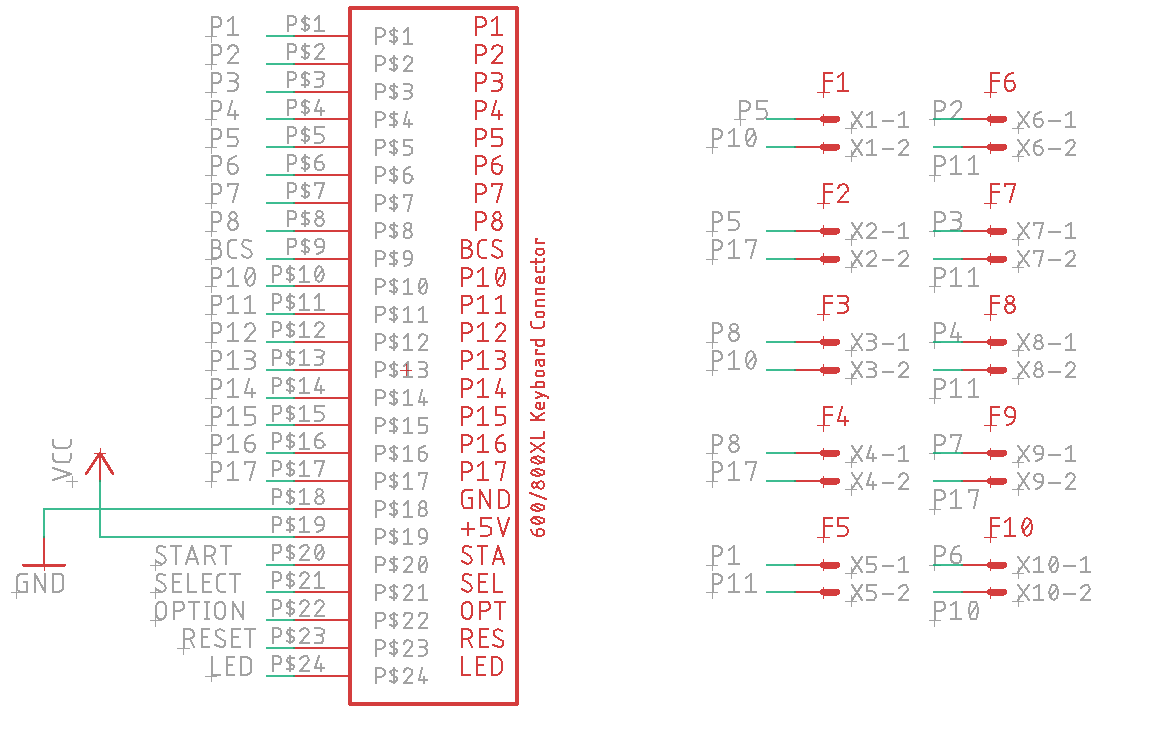

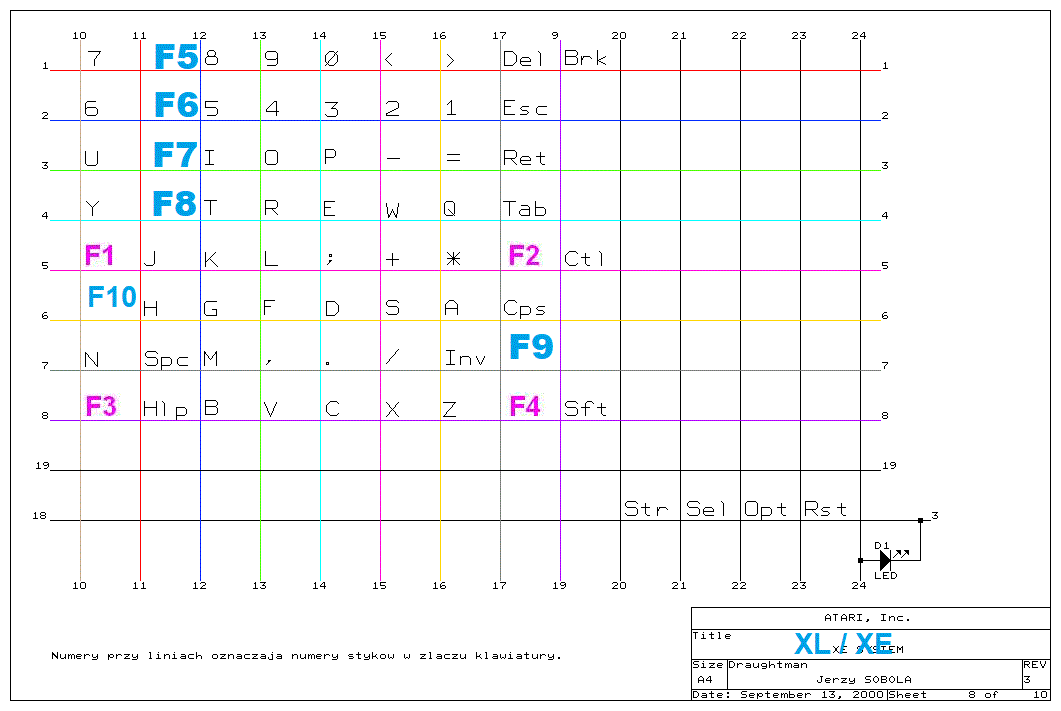

zunächst einmal die Anschlüsse der F-Tasten:

Die Tabelle und die möglichen Werte kommen noch...

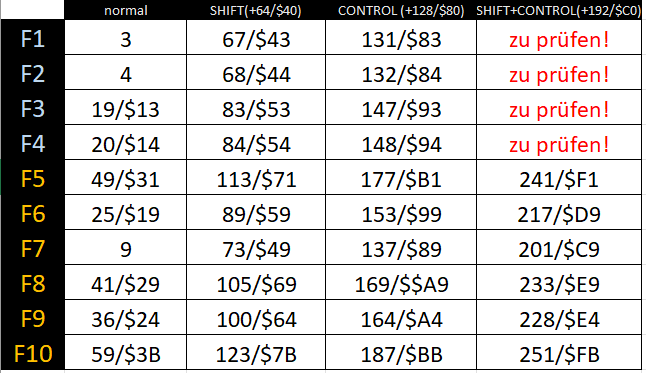

Hier die Tabelle:

Folgende Werte liefern die Tasten:

Warum ich F1-F4 nicht in meinem alten Profibuch eingetragen habe, weiss ich nicht. @Burkhard (oder jemand, der F1-F4 eingebaut hat) Bitte prüf mal mit Basic, ob die SHIFT-CONTROL-F1 ... F4 Werte liefern oder nicht!

Es sind sogar noch 16 freie Codes da, weiss aber nicht, ob die auch mit der Tastatur erzeugt werden können! (192/$C0 bis 199/$C7 und 208/$D0 bis 215/$D7)

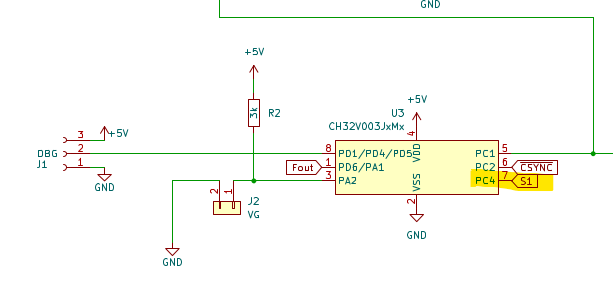

Olix schrieb: . pancio geht bei seiner UGV Version noch einen anderen Weg als eine Tastenkombination. Bei ihm muss man Select 5 Sekunden gedrückt halten um VGate an oder aus zu schalten:

added SELECT feature to ON/OFF VGATE during Atari normal working mode (5 seconds push then release to change VG mode) - very usable if you are VGATE user!

Nach 5sekunden hat der XL/XE ja bereits gebootet. Das muss schon gleichzeitig mir Reset passieren.

Die "SW" zum auslesen kann ich Dir geben!

10 ? PEEK(764)
20 GOTO 10

Das läuft auf dem XL und auch XE In den Tastaturwerten gibt es keinen Unterschied zwischen den Modellen.

ok. auch nicht schlecht, aber fürs BIOS nicht zu gebrauchen, denn um ins BIOS zu kommen ist zwingend ein RESET nötig, da ja das BIOS-ROM ein- und das OS-ROM ausgeschaltet wird.

ja, so hatte ich das anfangs auch. Grundsätzlich ins BIOS springen. Aber wenn ich so richtig überlege, ist es besser, nur bei "Bedarf" auch wirklich ins Menü zu springen. Wenn man z.B. etliche Spiele ausprobieren möchte, wird man kaum immer das OS wechseln wollen, da würde das dann nerven. Intern sieht der Ablauf so aus:

RESET-> OS-ROM aus, BIOS-ROM ein -> CONFIG aus EEPROM laden -> EPROM-Bänke setzen -> Tastenabfrage ob ins Menü wenn ja -> Menü -> mit ESC verlassen wenn nein -> OS-ROM einschalten BIOS-ROM ausschalten -> JMP ($E477)

EDIT: da fällt mir grade ein: dadurch das ja nach jedem Rest durchs BIOS gesprungen wird, wird zwangsweise jeder Reset zum Kaltstart! Ob das so gut ist? Denn: ohne BIOS kann ich die Tasten nicht abfragen und ohne Abfrage kein BIOS... Henne-Ei Problem. Vielleicht ist es doch besser, nen Taster oder Sensorswitch fürs BIOS zu nehmen?

EDIT2: Ach Quatsch, da war ich eben selber verwirrt... Nach dem Einschalten kommt man zwangsweise ins BIOS (mit Menü). Bei einem normalen Reset besteht kein Grund, ins BIOS zu springen, es sei denn, man drückt (z.Z. bei mir) START-SELECT-OPTION und RESET. Dann kommt man ins BIOS und danach erfolgt ein Kaltstart. Ohne die Tastenkombination bleibt es ein normaler Reset!

Sorry... Zuviel Code im Kopf 🙂

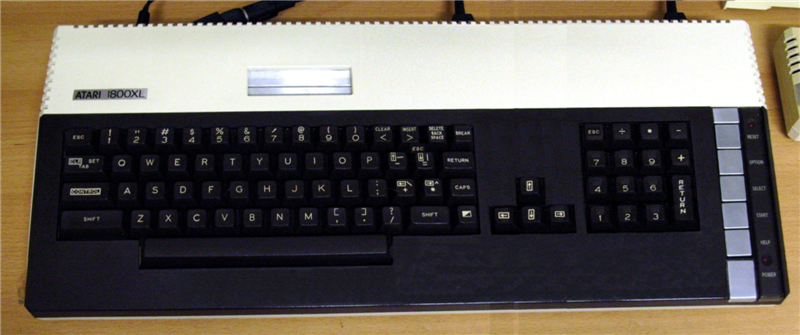

Hat keiner einen XL/XE in Betrieb, der die zus.. Cursortasten eingebaut hat? Falls doch, bitte mal testen, ob diese mit SHIFT+CONTROL auch Werte liefern und falls ja, welche! Dann kann ich die Tabelle vervollständigen!

warum so umfangreich? Die Werte werden dadurch nicht schöner 😉

also wirklich, ist das dein ernst? Es geht hier doch nur um 4 Tastenkombinationen! Wozu der Aufwand?? Willst Du das "Programm" evt. noch auch Disk kopieren? Schliess lieber mal deinen mit Cursortasten-bestückten Atari an und probiere es.

oh prima, danke Matthias! Das wird wohl der Grund sein, warum ich diese Kombinationen nicht in mein altes Profibuch geschrieben hatte. Mein Mega-XE mit abgesetzter Tastatur ist momentan nicht aufgebaut, sonst hätte ich das schon selber probiert. Kannst Du es mal mit peek(53769) probieren? Und was noch interessant wäre, ob und wie man die letzten 16 freien Werte hinbekommen könnte. (siehe weiter oben)

( Es sind sogar noch 16 freie Codes da, weiss aber nicht, ob die auch mit der Tastatur erzeugt werden können! (192/$C0 bis 199/$C7 und 208/$D0 bis 215/$D7) )

also gibte es wohl keinerlei Werte von CONTROL-SHIFT F1-F4... komisch eigentlich, wie die damals den Pokey konstruiert haben. Aber Danke!

ich werde dann mal probieren, ob es mit dem PLD auch klappt, normale Tastenkombinationen abzufragen. START-SELECT-OPTION geht ja immerhin. Und das schreiben ins EEPROM macht noch Probleme...

Die BIOS-Software ist nun sogut wie fertig!

Vielen lieben Dank an Janko (Kveldulfur)für eine optimierte Kopierroutine sowie das splitten der OS/BASIC Configs

und Peter (Dr.Irata)für die Tastenroutine zum editieren der Menütexte sowie der Laufschrift in der Info-Zeile! mit CONTROL-E kann man nun die Einträge für die 8 OSse und 2 BASIC-ROMs auch editiren. So kann jeder seine eigene Konfiguration im Menü anpassen. Super Programm geworden!

Nur noch das schreiben ins EEPROM fixen, da gibts noch Probleme.

Das schreiben ins EEPROM (die Config sowie die editierbaren Menüeinträge!) klappt jetzt dank wertvoller Tips von HIAS nun auch!

Was leider aber ein größeres Problem ist, ist die Tastenkombination die i.V. mit druck auf RESET abgefragt wird. Z.Z. habe ich CONSOL auf START-SELECT-OPTION mit RESET abgefragt. Das funktioniert auch sehr gut, aber diese Kombination erfordert schon etwas Fingerfertigkeit um sie zu drücken...

Habe dann die Abfrage im PLD auf $2FC und auf den Wert $27 (INVERS-Taste) geändert da gibt es dann aber das Henne-Ei-Problem: Da beim Druck auf Reset der Pokey noch nicht initialisiert ist, gibt es auch keinen Tastenwert. Bei den CONSOL-Tasten ist das anders, sind sind hardwaremäßig direkt an $D01f "angeschlossen" und können abgefragt werden.

Ich weiss nicht, ob man das hinbekommen mit "normalen" Tasten der Tastatur... Jemand ne Idee?

Die ersten 5 Platinensätze sind nun bestellt. Ein Satz besteht aus einer CPU Zwischenplatine mit dem Logik-PLD drauf sowie einer EEPROM/EPROM Platine auf die das Dual-Basic, das 8fach OS-ROM sowie das BIOS-EEPROM gesteckt wird. Diese Platine wird in den OS- und Basic-Sockel mittels Stiftleisten gesteckt, dafür sind die schwarz markierten Leisten. Auf der EPROM Platine ist unten Links ein Jumper um eine Backup-Version des BIOS's auszuwählen (Da das 28C256 32KB groß ist und es kein 28C128 gibt, bietet sich das an.)

🙂 ne 2. PIA für die Haussteuerung 🙂

gute Neuigkeiten:

Die Platinen sollen wohl am 24.03. hier ankommen!

Hauptsache ist, die haben keine Fakes vom Xilinx PLD draufgelötet!

Weiteres folgt.

das ist bei dem BIOS ebenfalls so. Es kann nur umgeschaltet werden, wenn das BIOS aktiv ist. So ist es in der Logik festgelegt.

Es wäre allerdings möglich, die Logik im PLD so zu ändern, daß Du bei Schreibzugriff auf Adresse $xxxx die Eprom-Bänke umschalten kannst. Du musst Dir nur bewusst sein, daß ggf. irgeendeine Anwendung/Spiel oder Demo da evt. auch schreibt. Dann gäbe es wahrscheinlich nen Absturz.

EDIT: man könnte das auch kaskadieren um mehr Sicherheit zu bekommen (erstmal nur Theorie) : Man schreibt ein "Magic-Byte", sagen wir mal $55 in Adresse $03FF und kann erst dann das "Bank-Byte" an Adresse $FFFF schreiben. Die Adressen sind frei wählbar, nur fürs Magic-Byte muss es RAM sein, da es zurückgelesen würde. Die "Bank-Adresse" darf auch ruhig im ROM oder sonstwo sein.

Ich werde das mal ausprobieren...

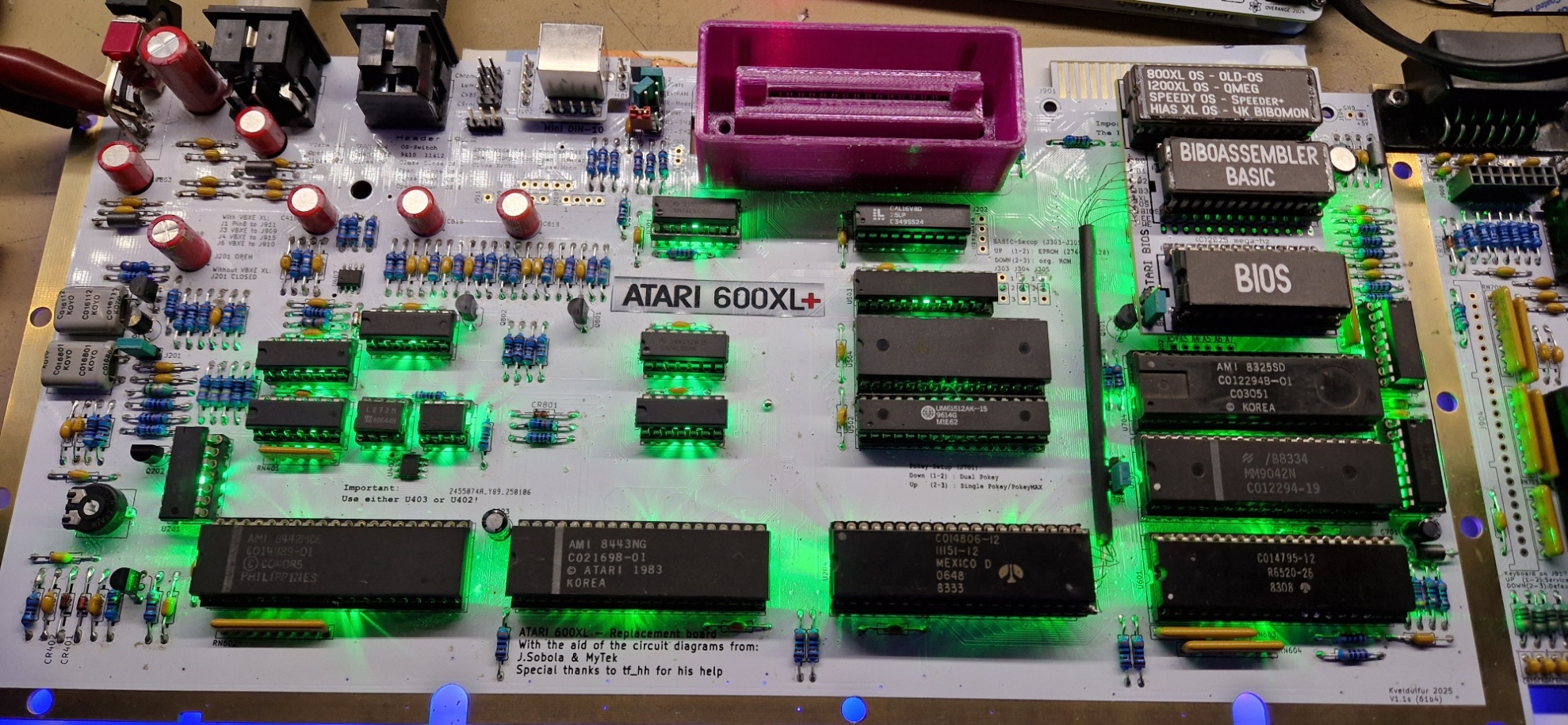

So, die ersten 5 Prototyp-Platinen-Sätze sind angekommen! Es war zwar noch ein kleiner Flüchtigkeitsfehler drauf, aber bei der Serie ist der behoben. Da ich die CPU Platine mit dem Xilinx bestücken lassen habe, hatte ich erst etwas Bammel, daß die da Fake Chips drauflöten. Dem war zum Glück nicht so! Das PLD lässt sich programmieren und alles funktioniert wie es soll! Hier mal ein Foto von meinem 600XL+ mit BIOS:

Das obere Eprom enthält nun 8 OSse, das mittlere enthält das Atari Basic und den Biboassembler und das untere ist das BIOS-EEPROM. Die Inhalte der EPROMs könnt Ihr natürlich selber zusammenstellen! Dafür gibt es die Möglichkeit, die Menüeinträge zu editieren.

Ich habe in der PLD Logik nun noch die Möglichkeit eingebaut, die Eprom-Bänke mithilfe eines kleinen "Gebets" auch im laufenden Betrieb umzuschalten:

LDA #$55  - schreibe den Wert $55 ...
STA $3FF   - ... nach $3FF
LDA $3FF  - lese von $3FF
LDA BANK  -  Bit 0,1,2 = OS-ROMs, Bit 3 Basic-ROM
STA $FFFF - jetzt werden die Bänke entsprechend der Bits in BANK gesetzt.

Wichtig: es MUSS erst nach $3FF geschrieben und danach gelesen werden! (aus Sicherheitsgründen),
erst dann ist das setzen der Bänke erlaubt!

Die EPROM-Platine passt in 600XL+, 600XL, 800XL+ und 800XL (hoffe bei allen Layouts sind die Abstände OS-ROM -> BASIC-ROM gleich!) Für XE werde ich noch eine machen.

Den Platinensatz - bestehend aus CPU und Eprom-Platine - werde ich SMD-bestückt sowie programmiert liefern.

Was dann noch benötigt wird: 2x28pol IC Sockel, 1x32pol IC Sockel, Stiftleisten die in den OS-ROM/BASIC-Sockel passen, 2x20pol Buchsenleite für CPU 1x28C256 EEPROM 1x27C010/27C1001 EPROM 1x27C128 EPROM sowie 7 dünne Leitungen.

hier ist der Inhalt des EEPROMs: (2x brennen, 0000-2FFF, 4000-7FFF !)

Preis für alles kommt noch. Vielleicht gibt es wieder eine Sammelbestellung

Olix schrieb: . ... höre ich da Sammelbestellung?

Falls dir die Abwicklung zu viel ist übernehme ich gerne die Koordination. Ich schau mir mal die Bauteileliste an ...

Das wäre Super!

RhoSigma schrieb: $FFFF scheint mir aber suboptimal. Einem RAM-OS könnte es nicht schmecken, wenn Du das MSB des IRQ änderst. Aber gut, das is auch nicht der von mir propagierte Anwendungsfall 🙂

Stimmt! Die Adresse kann ich ändern, gibt es da Vorschläge welche anstatt $FFFF ?

Ja die Schutzbrille ist schon lustig! 🙄 😀 😀 😀

RhoSigma schrieb: [

LDA #$55 - schreibe den Wert $55 ... STA $3FF - ... nach $3FF LDA $3FF - lese von $3FF LDA BANK - Bit 0,1,2 = OS-ROMs, Bit 3 Basic-ROM STA $D408 - jetzt werden die Bänke entsprechend der Bits in BANK gesetzt.

$FFFF scheint mir aber suboptimal. Einem RAM-OS könnte es nicht schmecken, wenn Du das MSB des IRQ änderst. Aber gut, das is auch nicht der von mir propagierte Anwendungsfall 🙂

Anstatt $FFFF werde ich dann $D408 nehmen.

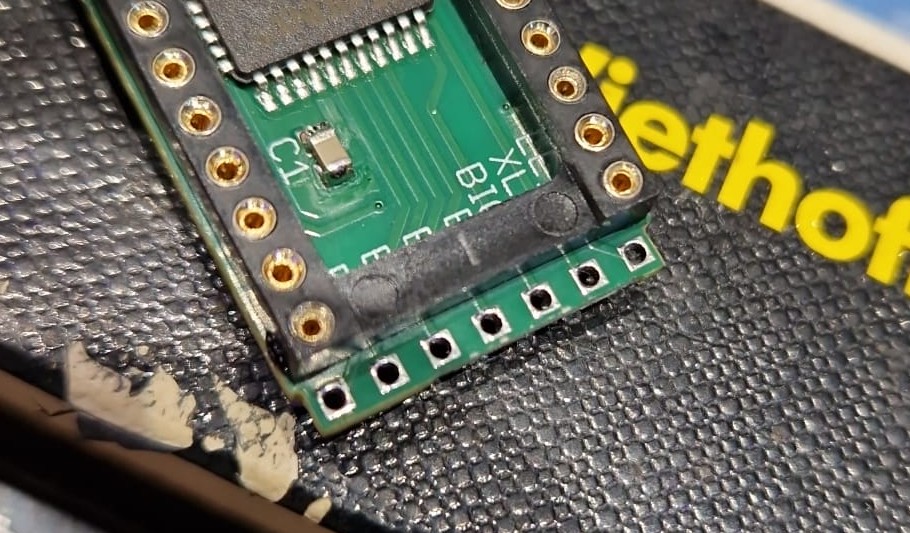

Du meinst zwischen CPU und Eprom Platine? Da habe ich bereits etwas in Arbeit, aber die Brücke ist erstmal nur für 600XL+/800XL+ passend. Mal sehen, ob die Brücke stabil genug ist.

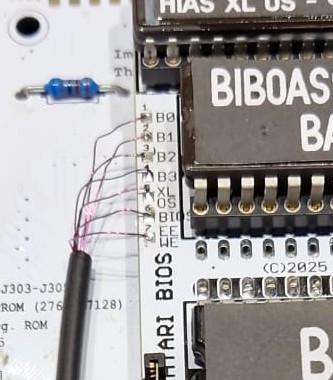

ja, 2.54mm Rastermaß. theoretisch würde das mit Stiftleisten und Kabeln gehen, aber die Kabel sind nicht 1:1 verbunden! Die Pinbelegung der Eprom Platine ist anders als der CPU Platine. Warum? Weil die Eprom Platine bereits für das "große BIOS" (noch in Arbeit) vorbereitet ist.

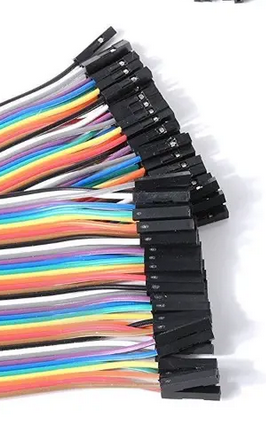

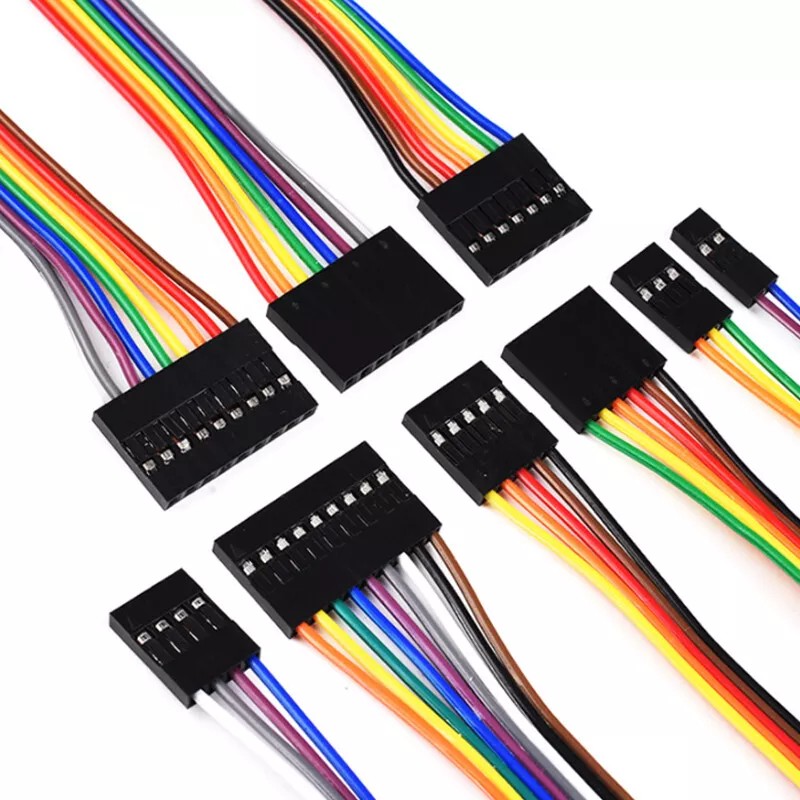

Man kann aber auch diese Einzeldraht Steckverbindungskabel (weiblich-weiblich)nehmen.

ich möchte erstmal einen großen Dank an Kvefuldur, Dr.Irata,Hias,pancio, tfhh u.A. für die teilweise Unterstützung aussprechen! Dann natürlich auch ein riesengroßes Dankeschön an Olix, der eine soo super-organisierte Sammelbestellung organisiert! Auch allen Abbuc-Mitgliedern die Tips gegeben haben, sei Dank! Mir persöhnlich ist es wichtig, ein Projekt mit den Leuten, die es später nutzen wollen, auch während der Entwicklung abzustimmen. So können bereits vorher Pro's und Contra's mit einfliessen. Im Gegensatz zu vielen elektronischen Geräten bei denen heutzutage der Endverbraucher der eigentliche Tester ist. Besonders freue ich mich aber, daß meine Idee aus 1989 mit dem BIOS nun tatsächlich endlich zum Teil des fertigen geworden ist! Wobei dieses als "Mini-Bios" bezeichnete Projekt nur ein Teil des eigentlichen BIOS's ist, eben der ROM-Bereich. In Planung steht noch eine BIOS Platine, die dann alles was es bislang an Erweiterungen gab und die mittels Schalter konfiguriert wurden, per BIOS zu steuern. Damit dieses ROM-Abteilung dann nicht ersetzt werden muss, wird das "große" BIOS dies schon mit integrieren. Es ist dann quasi modular aufgebaut.

Wie (leider) so oft es bei mir üblich ist, werden manchmal Projekte durch eine Idee oder ein anderes Projekt unterbrochen. Da dieses Zwischen-Zwischen-Projekt nun fast abgeschlossen ist, kann ich mich auch bald wieder um das Zwischen-Projekt, der neuen Tastatur widmen. Und dann meinem Hauptprojekt, was der Megahammer V2 sein wird.. 😉

Danke allen!

Olix schrieb: .

Aber ehrlich gesagt muss jedem klar sein, dass dadurch alles nur teurer wird!

Nein, die "Brücke" wäre nur ein Zusatz. Beinhaltet nicht dem eigentlichen Bedarf an Bauteilen. Ist nur für Leute die nicht gerne Kabel verwenden wollen.

Aufpreis ist nicht hoch, ist aber erstmal kein Standart Teil.

Ich muss auch noch anmerken: Für alle die mit dem Lötkolben nicht so fit sind, biete ich auch die Bestückung gegen einen Aufpreis an. Aber wirklich nur, wer absolut garnicht löten kann!

die klitzekleinen Bauteile sind bereits bestückt. Also die SMD-Bauteile

Funktion "neben" dem BIOS: Ich habe nun noch eine Änderung was das manuellen Umschalten der Bänke im Laufenden Betrieb betrifft gemacht: da die Chance, daß ein Programm $55 nach $3FF schreibt doch recht hoch ist und ggf. dann aus Versehen die Bank geschaltet wird, sind weitere Sicherheitsstufen eingebaut:

Ich benutze dazu die Spiegelungen des nicht belegten ANTIC-Register $D408: (Noch ein Hinweis: $D406 ist eigentlich auch unbenutzt, jedoch wird es von TFHH's Syscheck verwendet! Sollte man also nicht anderweitig verwenden.)

Um den Schreibschutz des Bankregisters aufzuheben muss man dann folgendes schreiben:

$D418:42 ("B") $D428:41 ("A") $D438:4E ("N") $D448:4B ("K") erst wenn diese 4 Werte geschrieben wurden ist das Bankregister zum Schreiben freigeschaltet. $D408: OS/BASIC Bank (Bit 0,1,2 = OS Bank, Bit 3 = Basic-Bank)

nach dem ändern der Bänke sollte man die 4 Freigabe-Register wieder mit anderen Werten beschreiben.

Ich denke so ist die Chance auf ein versehentlichen Ändern der Bänke extrem klein geworden! Und falls doch, hat wohl jemand hier mitgelesen und nen "Virus" geschrieben ... Bin mal gespannt auf das nächste große 64KB OS mit Bankswitching! Das ergibt "nebenbei" ganz tolle neue Möglichkeiten!

JAEIN.

Also manche Spiele fragen schon ab, ob sie als Modul drinstecken oder nicht. Etliche 8K Module funktionieren wie z.B. Galaxian. Welche nicht funktionieren, gilt es durch ausprobieren herauszufinden. Also Grundsätzlich funktioniert das.

Hier noch meine Zusammenstellen des 8fach OS-ROMs, des 2fach BASIC-Roms sowie die aktuelle Version des BIOS-ROMs:

Als OSse sind da:

XL/XE OS, 400/800er OLDOS, 1200XL OS, QMEG4.3 SpeedyOS, SpeederPlusOS, HIAS Highspeed XL/XE OS, 4K-Bibomon (OldOS)

Als Basic-ROM:

BiboAssembler ATARI Basic

Es gibt noch eine Sache die beachtet werden muss, dies betrifft aber nur das 600XL+* und das *800XL+**** Board von Janko:

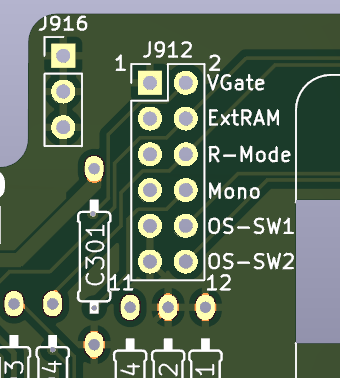

Über dem POKEY2-Sockel befindet sich eine Stiftleiste J902 die für die Verwendung des PokeyMax vorgesehen ist. Diese würde die BIOS-Platine berühren! Das ist mir nicht aufgefallen, da ich diese Stiftleiste bei meinem Board garnicht eingelötet hatte. Es empfiehlt sich, diese etwas zu verbiegen oder die Kabel zum PokeyMax direkt anstatt der Leiste einzulöten.

Es gibt ein neues Update des BIOS !

Bislang war es so, daß nach jedem Einschalten das BIOS Menü kam und man es mit ESC verlassen musste. Da dies im normalen Alltag aber nervig werden kann, habe ich es nun so verändert, daß der Aufruf ins BIOS-Menü nur noch stattfindet, wenn man START-SELECT-OPTION beim Einschalten drückt. Ausserdem wird so verhindert, daß unnötiges speichern im EEPROM gemacht wird, was die Lebensdauer des EEPROMs verlängert.

Es ist nun also folgender Ablauf:

Einschalten -> START-SELECT-OPTION gedrückt ->BIOS MENÜ oder Einschalten -> nix drücken -> Konfig laden und das OS starten.

Das erneute aufrufen mittels START-SELECT-OPTION und RESET bleibt so.

Ich denke so ist es perfekt. Im allgemeinen Betrieb schaltet man ja meist sowieso nicht ständig von OS-A auf OS-B um. So bleibt das BIOS Menü im stillen Hintergrund, aber man kann es bei Bedarf trotzdem aufrufen!

Aktuelle BIOS Version ist V1.3 (.txt entfernen, da das Forum keine .rom Dateien erlaubt!)

Ganz einfach:

Help-Reset wurde ursprünglich vom Compy Shop Bibomon, Speedy-OS und einigen mehr verwendet. Und jetzt auch die U1MB? Noch schlimmer! Es soll ja möglichst keine Inkompatiblitäten mit anderen Erweiterungen geben. Und dann ist da noch ein Problem: Die Logik kann im Einschalt-Moment keine Tasten ausser CONSOL lesen, da der Pokey noch garnicht initialisiert ist! Die Consol-Tasten können sofort gelesen werden, da sie ja quasi hardwaremäßig zur Verfügung stehen. GTIA liefert da sofort.

Wenn man mal überlegt und sich selber ehrlich ist, wie oft schaltet man ein anderes OS um? Ich denke dafür reicht auch mal so ein Klammeraffengriff 🙂 Viel schlimmer ist es, wenn man die Mini-Service Tastatur benutzt! Datt klapp nicht mit Fingern, die älter als 5 Jahre sind 🙂

... oder ein altes BASIC ROM 🙂

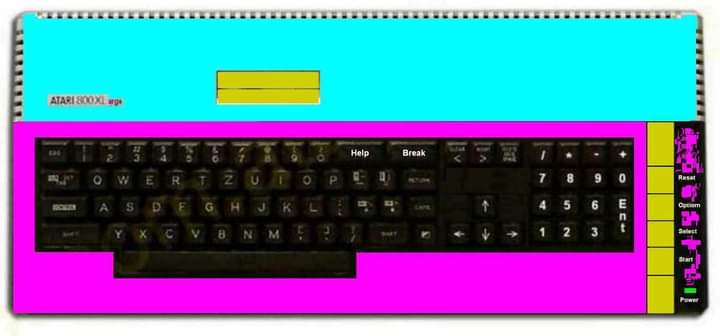

Die Tastatur, in der ich 10 F-Tasten habe, ist nix von Atari. War mal ein billiges Leergehäuse von Völckners Grabbelkiste in 1988. Zufälligerweise passte da eine Atari-Tastatur genau rein.

Und auf der neuen Tastaturplatine sind zwar F1-F10 Anschlüsse auf der Platine, aber nur bei Verwendung z.B. einer externen Zusatztastatur ähnlich CX85.

... und

User outside 🙂

sowas? 🙂

wie ich schonmal sagte, kein Problem ein Gehäuse so zu lackieren! 🙂 Ich hab mal Autolackierer gelernt... Damals hatten alle möglichen Teile ne Airbrusch-Lackierung bekommen.. Kaffemaschine, Mikrowelle,Kühlschrank,Toaster, PC-Gehäuse, Verteilerkappen vom Opel, Ventildeckel, ATARI ST/f030's uvm. Alles was mit Farben und Grafiken zutun hat, war/ist meins.

Da dies vom Thema abweicht, bitte einen neuen Thread eröffnen! Hier sollten nur BIOS-bezogene Texte stehen.

Es gibt ein Update der BIOS Software:

Aufrufen per START-SELECT-OPTION beim Einschalten und man kommt ins Menü. Aufrufen per START-SELECT-OPTION beim RESET und man kommt ins Menü. Manchmal muss man jedoch mehrfach Reset drücken, warum, weiss ich nicht.

Wenn man im Menü ist und nur ein OS oder BASIC ausgewählt hat und man das Menü per ESC verlässt, wird nun nur noch die Konfig gespeichert. Wenn man im Menü CONTROL-E drückt kann man die Menüeinträge ändern. Der Bildschirm Rand wird dann rot. Nach ESC werden dann das Konfigbyte sowie auch die Menütexte gespeichert. Vorher war es so, das nach ESC grundsätzlich alles gespeichert wurde. So werden die Schreibzyklen des EEPROMs drastisch reduziert und damit die Lebensdauer des EEPROMs. Hier noch eine Auflistung der verwendeten Register und ihre Bedeutungen:

Im BIOS Betrieb:

$C000-$CFFF BIOS $E000 - $FFFF angepasstes OLD-OS $CFFF Konfig-Register $CFFE BIOS/OS CE-Umschaltung

Im OS-Betrieb:

$D408 BANK Register (Schreibgeschützt) $D418 ENABLE_1 Register, muss $42 ("B") enthalten $D428 ENABLE_2 Register, muss $41 ("A") enthalten $D438 ENABLE_3 Register, muss $4E ("N") enthalten $D448 ENABLE_4 Register, muss $4B ("K") enthalten nur wenn auf alle 4 ENABLE-Register die passenden Werte geschrieben wurden, ist der Schreibschutz vom BANK-Register $D408 aufgehoben. Nach dem beschreiben des Bankregisters müssen die ENABLE Register sofort wieder gelöscht werden!

Die Adressen des BIOS-ROMs sind zur Laufzeit im OS nicht verfügbar.

Die aktuelle ROM-Datei : ins EEPROM jeweils nach $0000-$3FFF sowie in $4000-$7FFF brennen Weiter oben gepostete ROM-Dateien sind hiermit ungültig!

Moin, wollte mal fragen wie so Eure Erfahrungen mit dem Mini-BIOS so sind, hat alles beim Einbau fgeklappt? Ist die Bedienung ok? Gibt es was zu bemängeln? Seid Ihr zufrieden?

ist ja schon wieder etwas her... aber ich würde mich über Feedback sehr freuen!

Da es in der Vergangenheit ja immer wieder vorgekommen ist, daß irgendwelche Hardware im Grund versunken und nicht mehr erhältlich ist, veröffentliche ich nun die wichtigsten Dateien! Nachbau ist erwünscht!
