Wer noch ein FujiNet Cartridge Rev 1.5 sucht....

Hi,

andymanone schrieb: falls noch jemand aktuell ein Fujinet Rev 1.5 sucht.... Das gibts derzeit (inkl. Gehäuse) bei Retroguru.eu (PL/Ebay) für 65€ zzgl. 4,90€ Versand.

Das wäre eine gute Nachricht, wenn Du einen Hinweis auf das Problem mit dem Update gegeben hättest.

Oder ist das Schnee von Gestern und ich komme aus dem Mustopf ❓ ❓ ❓

Jedenfalls gibt es auf Github die v1.6 mit ein paar kleinen Änderungen an der Hardware. Wie relevant diese Änderungen sind, kann ich nicht beurteilen, aber für 'ne neue Revision war es wichtig genug.

dl7ukk

. https://github.com/FujiNetWIFI/fujinet-hardware/tree/master/FN32ROV-1.6

Änderungen von v1.5:

Hinzufügen eines SD Card Detect-Pins an GPIO 15
Änderung des SIO 5V Spannungsteilers für bessere Genauigkeit
Motorsteuerungssignal durch Puffer leiten
    10K Pullup auf ESP-Seite Motorsteuerung
    2K Pulldown auf der Atari-Seite Motor Control
Vergrößerte Lochgröße auf der Platine für neue SIO Receptacle Pins
Änderungen am Gehäuse:
    Vergrößerung der Schraubenlöcher
    Neuer Stecker ohne Löcher
    Engere Toleranz für SIO-Stecker und zusätzliche Stützen
    Geänderte 3D-gedruckte Buchse für neue Stifte
    Neue Designs für externe Antennengehäuse (erfordert U.FL/IPEX-Stecker und korrekte Platzierung des Widerstands auf dem ESP32 WROVER-Modul)

Übersetzt mit http://www.DeepL.com/Translator (kostenlose Version)

dl7ukk

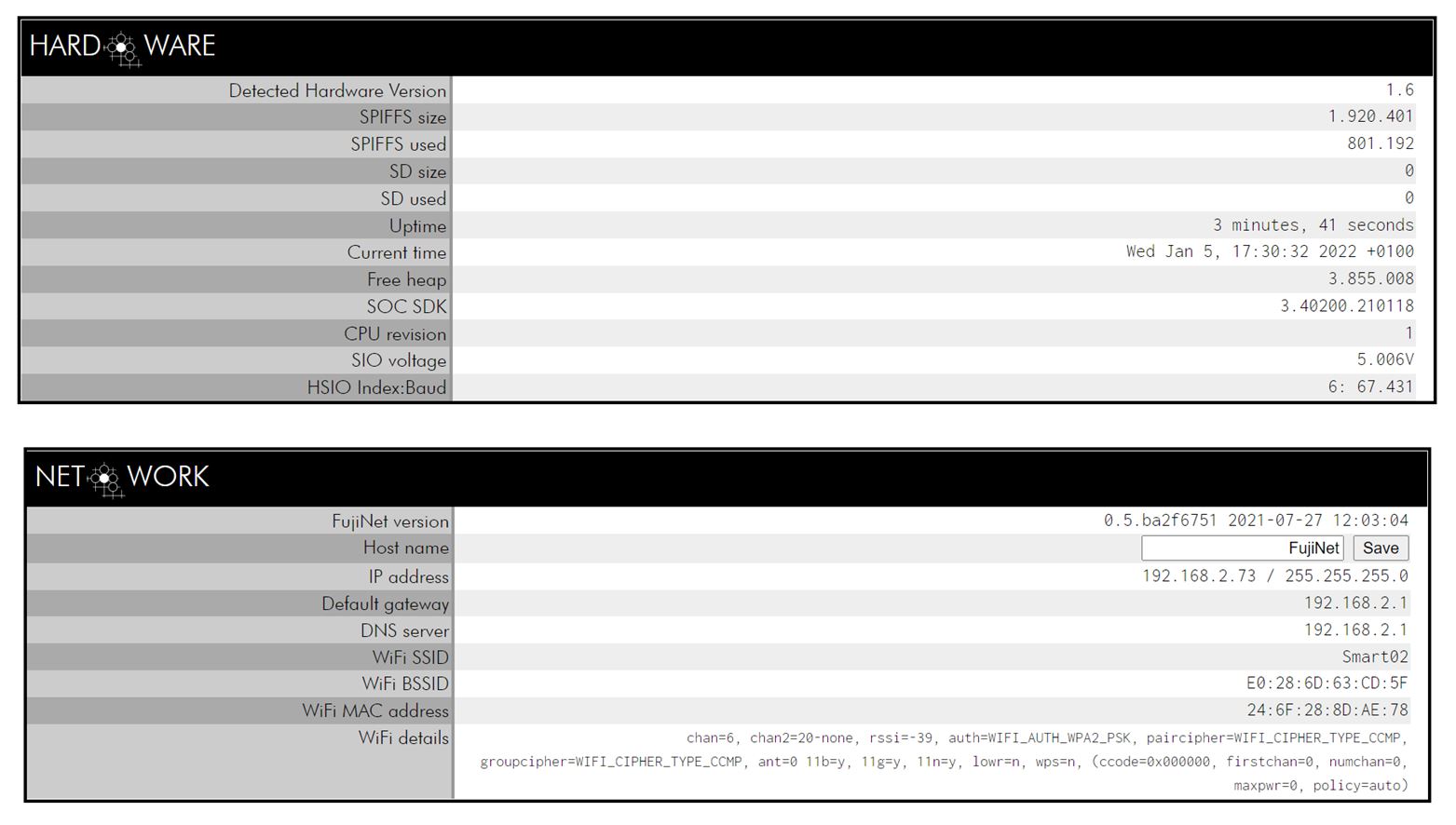

Hatte ich mir übrigens vor zwei Wochen bestellt, schnelle und zuverlässige Lieferung, allerdings sagt die Status-Seite: Detected Hardware Version 1.6 FujiNet version 0.5.ba2f6751 2021-07-27 12:03:04

retroguru.eu hatte da allerdings keine Version in der Anzeige stehen.

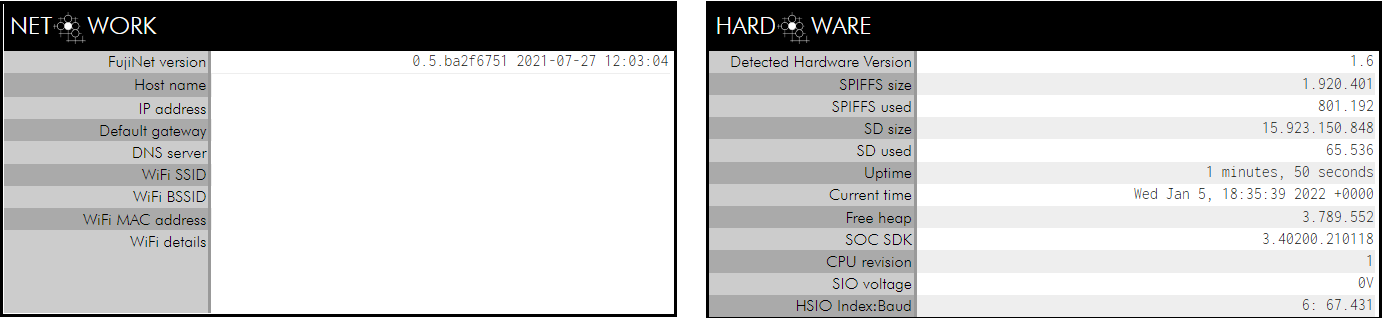

Auf der Status-Seite, wenn ich die lokale IP meines Fujinet mit dem PC aufrufe. Das dürfte doch die aktuellste Version sein, oder?

Hi!

Habe Ende August 2021 beim RetroGuru mir ebenfalls ein FujiNet für 65 Euro zzgl. Versand gekauft. Auch bei mir steht die Hardware-Revision 1.6. Scheint, dass man dort also bereits ab Ende August die neuste Version erhalten hat 🙂

Grüße Janko

andymanone schrieb: Hi Andreas, ... sorry, ich bin Dir noch eine Antwort schuldig 😉. Das wollte ich nur kurz berichten....

---

Herzlichen Dank, PN folgt

dl7ukk

Hallo @andymanone !

Ich nutze mein FujiNet nur sehr ungern, da fast immer das WLAN nicht funktioniert und somit Datenübertragungen ständig abbrechen, obwohl ich eine sehr gute W-LAN-Abdeckung habe.

Ich habe mich nun im Internet heute erkundigt, ob und wie ich eine externe Antenne nutzen könnte und habe dabei gelesen, dass man ein Wrover-Modul benötigt, das einen Antennenanschluss hat. Ist dieser vorhanden muss man ein 0Ohn Widerstand von R15 auf R14 umlöten.

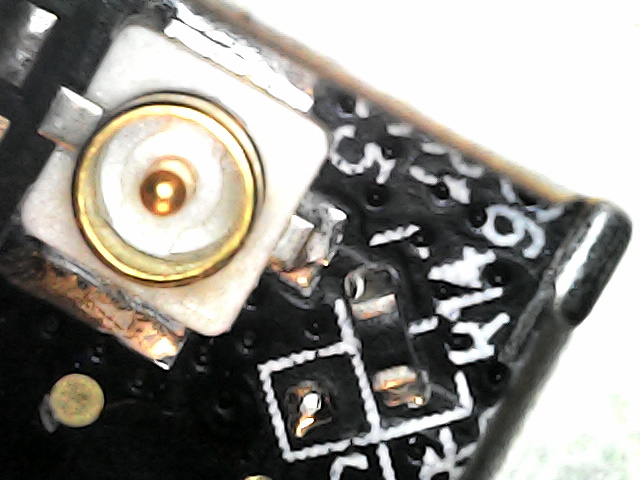

Ich habe deshalb mein FujiNet aus dem Gehäuse genommen und mir die Situation mal angeschaut:

Sehe ich das richtig? Ist bei mir der Widerstand auf R14 für eine externe Antenne? Ich nutze also aktuell keine Antenne? Bin jetzt etwas verwirrt und würde mich freuen, wenn Du Dir das Bild einmal anschaust.

Grüße Janko

Hallo!

Danke, dann hole ich mir wohl eine externe Antenne, denn umlöten werde ich nicht hinbekommen. Das ist ja nun wirklich winzig alles 😲

Grüße Janko

@ Kveldulfur:

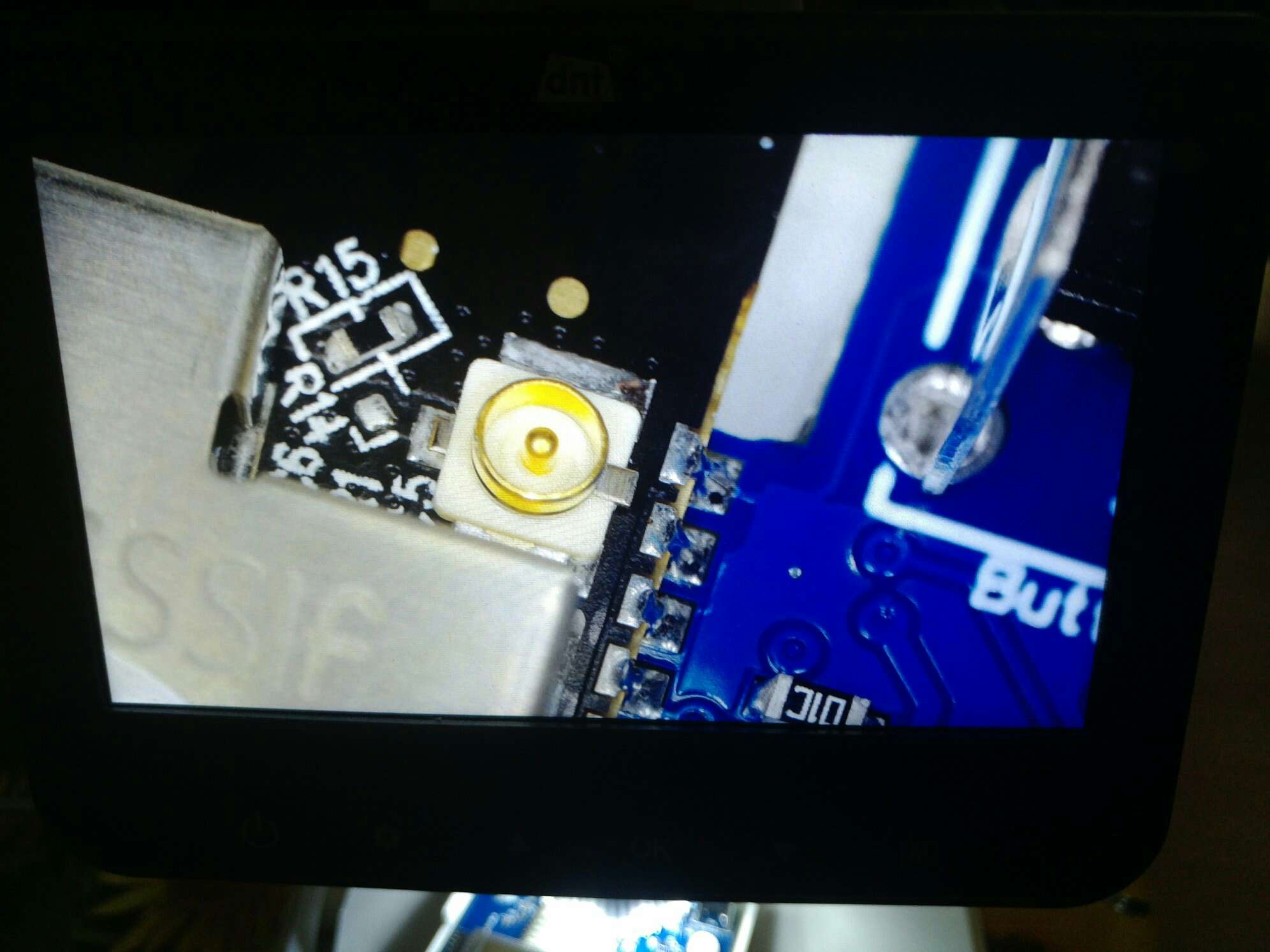

Du müßtest entweder eine externe Antenne anschließen oder die Brücke umsetzten.

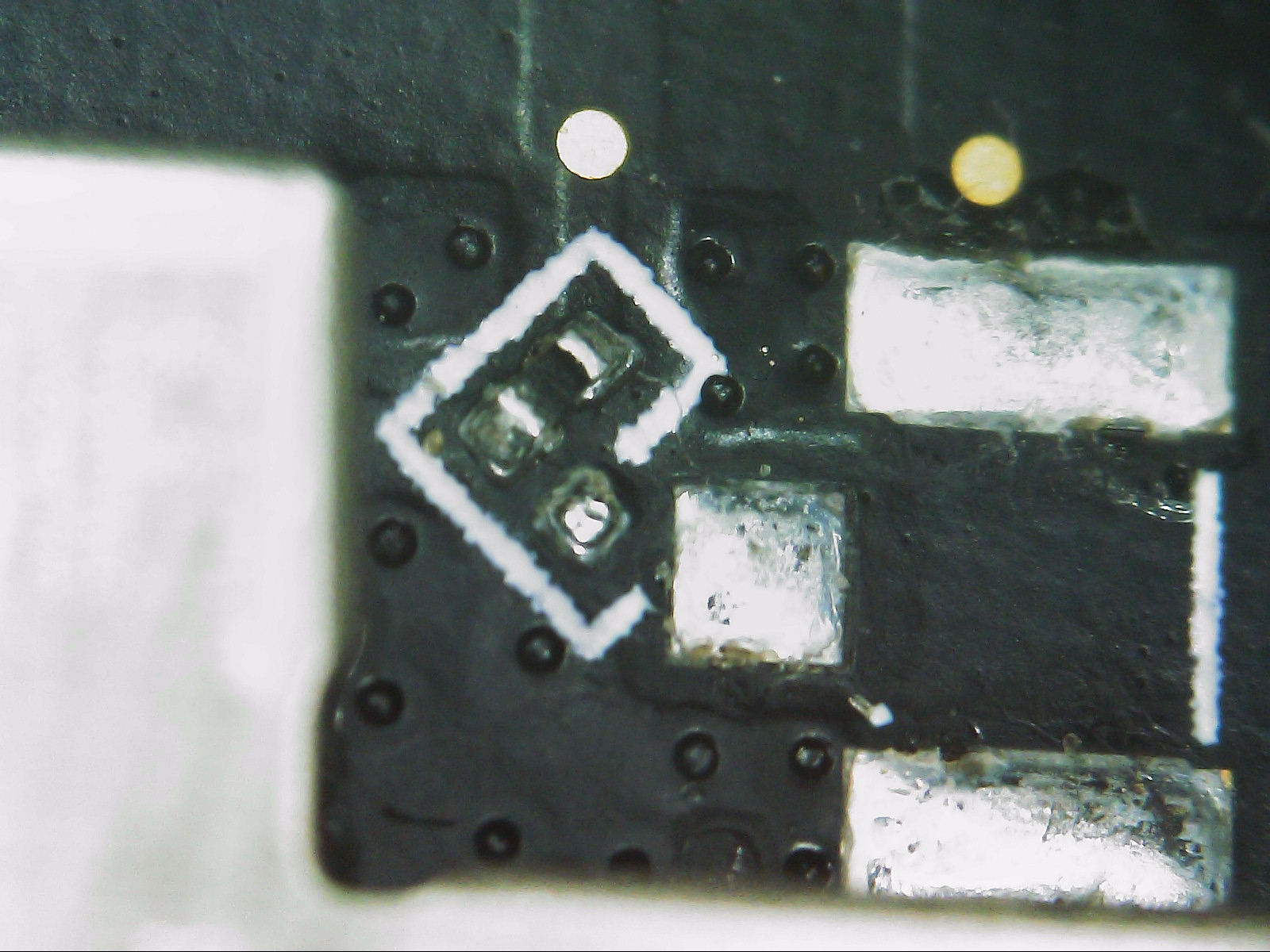

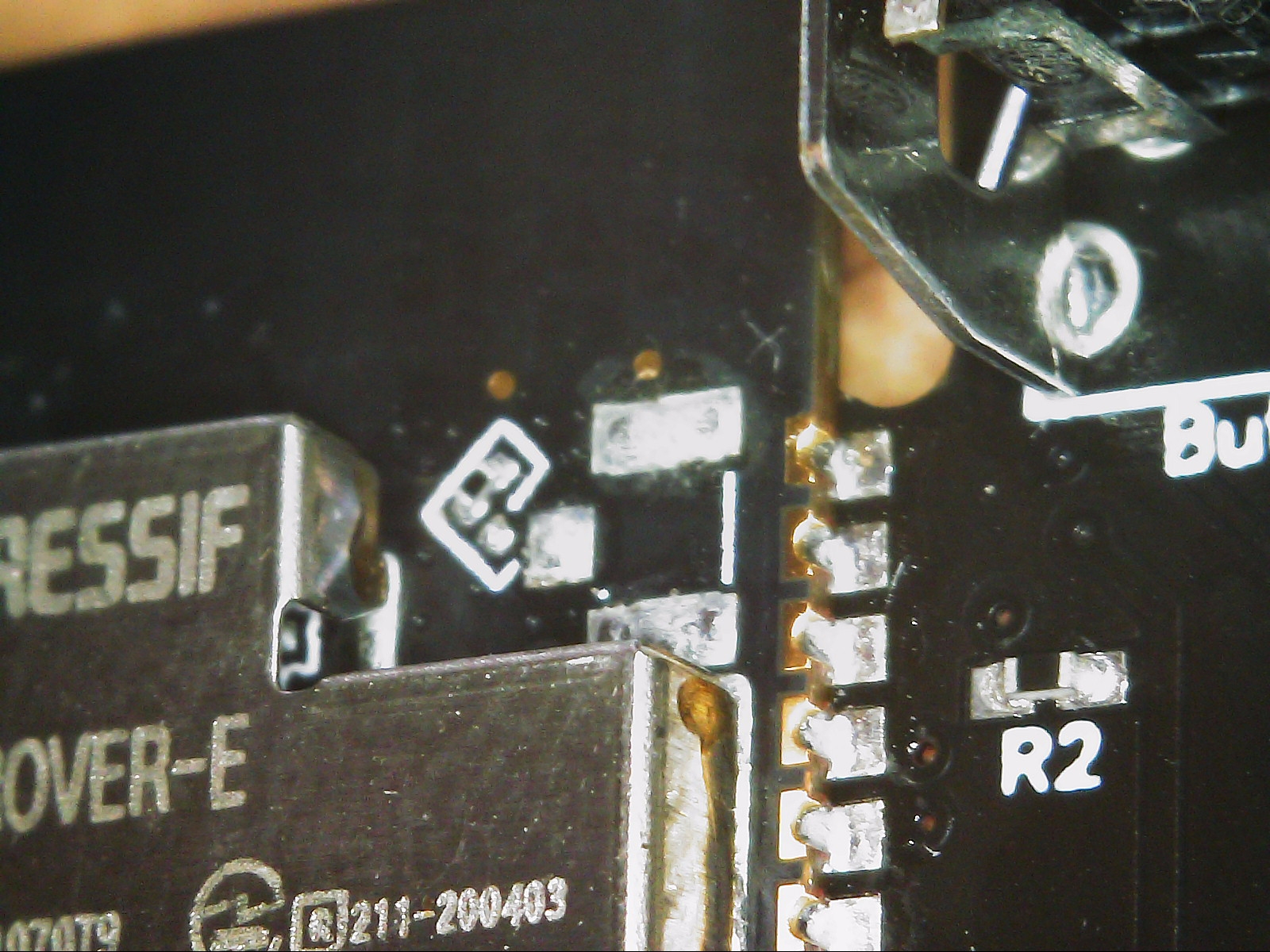

Ich habe eine weitere Variante, ohne die SMA(?)-Buchse und mit (aktiver 😁 ) interner Antenne:

Ich hatte überlegt die Buchse bei mir nachzurüsten um eine externe Antenne dranhängen zu ukönnen, da bei mir das W-Lan im ATARI-Zimmer nur solala ist. Aber das zu löten - insbesondere die Buchse - übersteigt meine Werkzeuge und Fähigkeiten... 😁

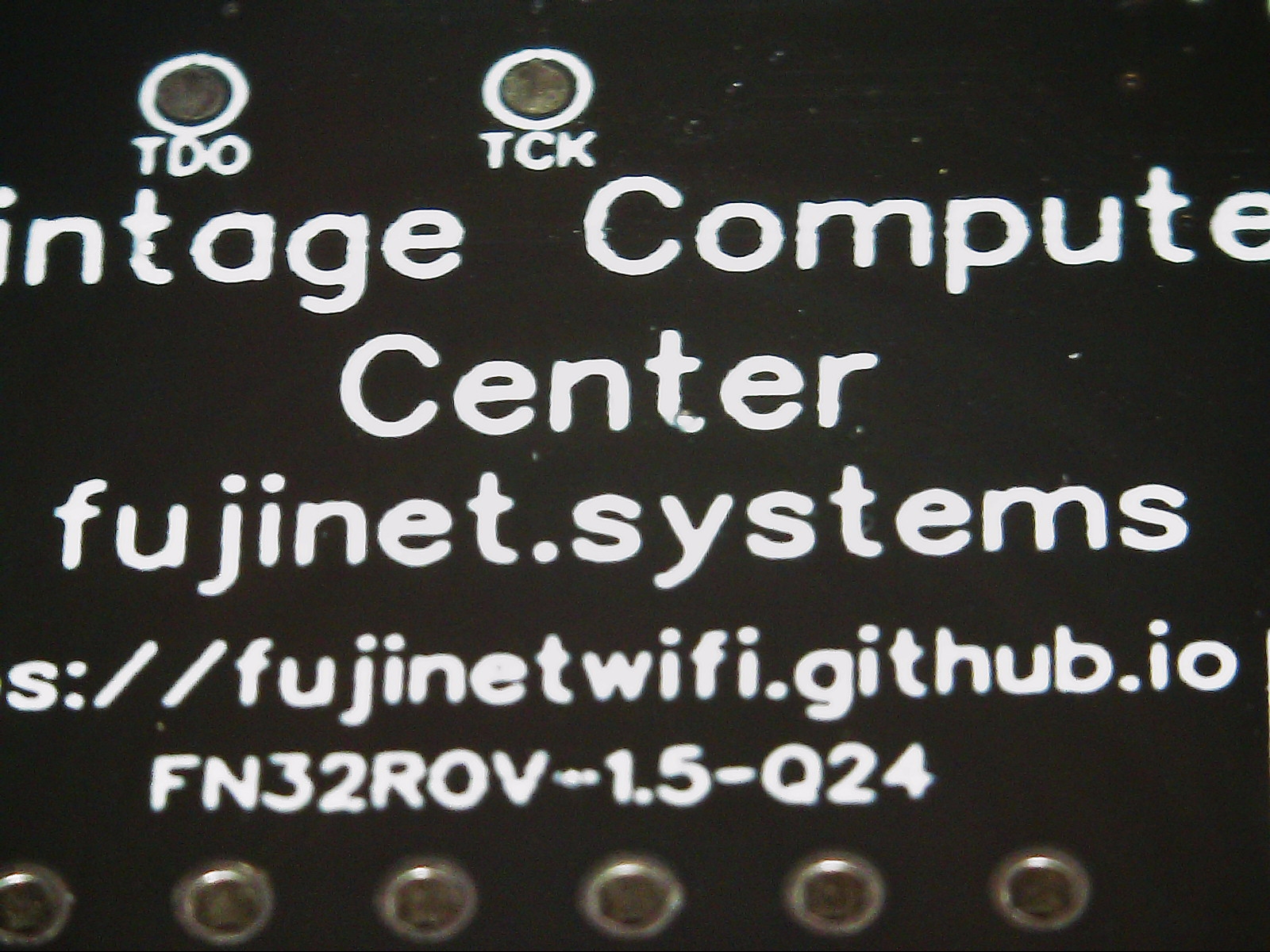

Wenn Du anstatt der externen Antenne auf jeden Fall die interne Nutzen willst, könnte ich Dir anbieten die Platinen zu tauschen. Meine ist ebenfalls Version 1.5:

Die Stecker sind noch nicht bestückt (ich wollte ein Tischgerät mit SIO-Buchse daraus bauen), aber beim Material dabei.

Hallo!

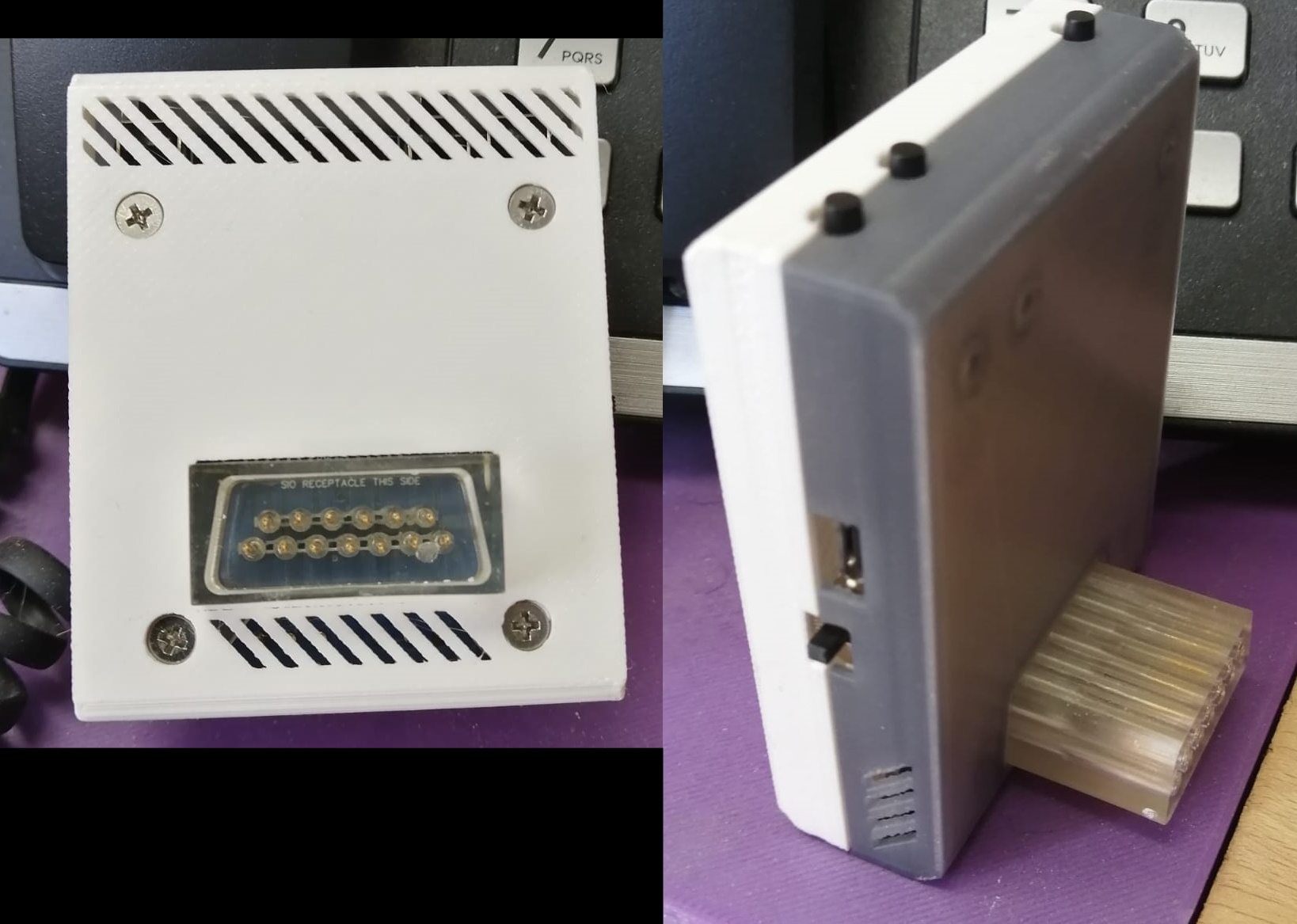

Ich habe ein komplett fertiges Gerät gekauft:

Kannst Du Dein Board da so einbauen, dass die Anschlüsse und das Gehäuse wieder so sind, wie auf dem Foto?

Grüße Janko

. Hallo Leute

Ich meine mich zu erinnern, dass Ich schon mal irgendwo gelesen habe, dass irgendjemand ein FujiNet bekommen hat, wo die falsche Verbindung gemacht worden ist. Also die Verbinding für "mit externer Antenne" aber dann ohne Antenne oder andersrum. Passiert also schon mal öfter.

Tschüß

Mathy

Ich war erstaunt, wie gut meine interne Antenne ist (habe V1.6). Sie hat selbst im Keller, wo sich mein Alexa-Echo schwer tut, einen prima Empfang.

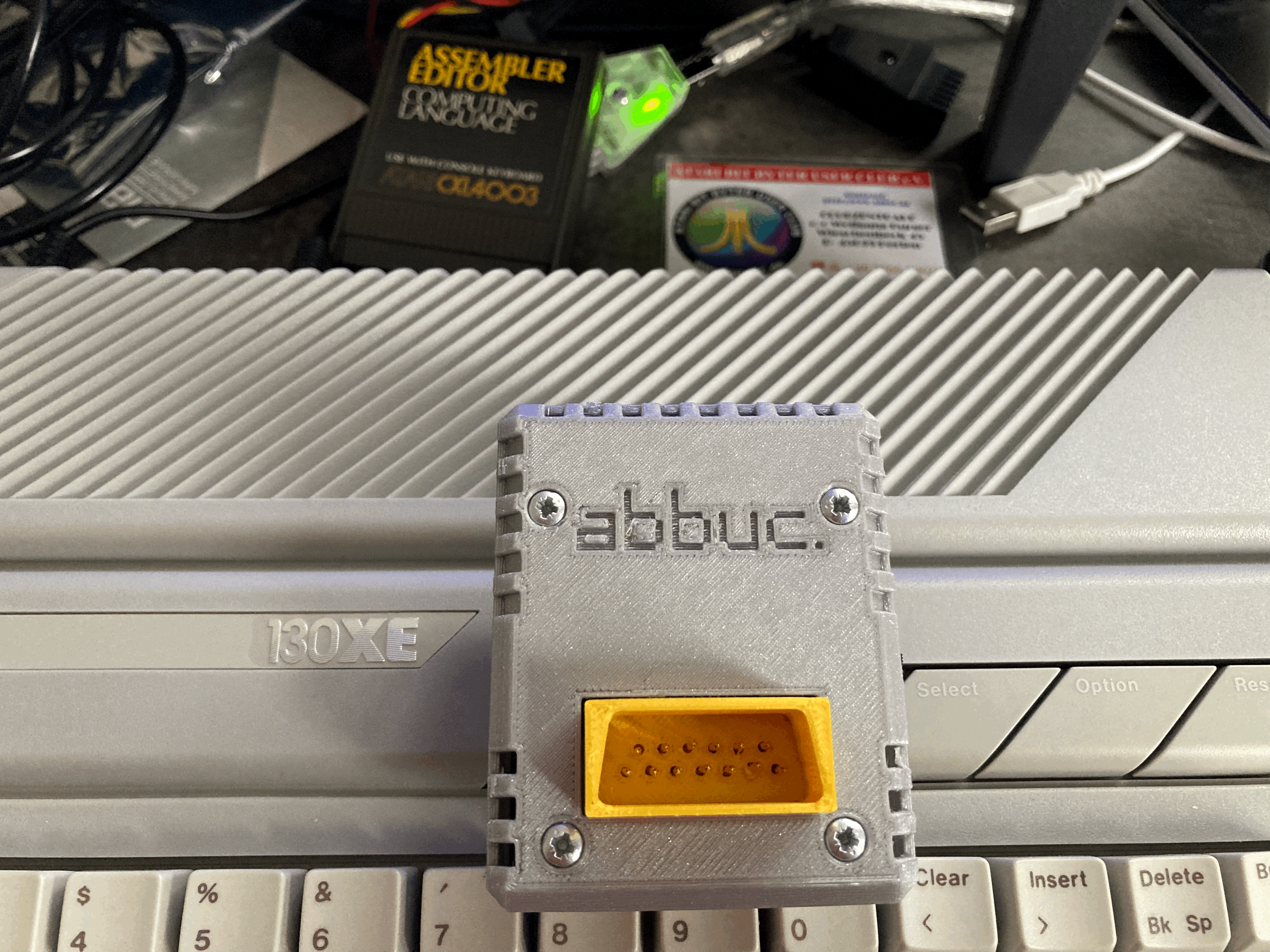

Ich suche seit heute nicht mehr, da ich gerade mein FujiNet in Rev 1.5 vom abbuc. bekommen habe. Das Gehäuse hat ein Vereinsbranding 🙂 Die neuestes Firmware vom 3.1.2022 ist auch drauf. Dann mache ich mich mal auf die Suche nach "FujiNet for Dummies". Möchtet Ihr mir da was empfehlen?

https://youtu.be/qZx1aCD1G4Y Das ist zwar in Englisch, aber als erste Hilfe gut. Gruß Frank
