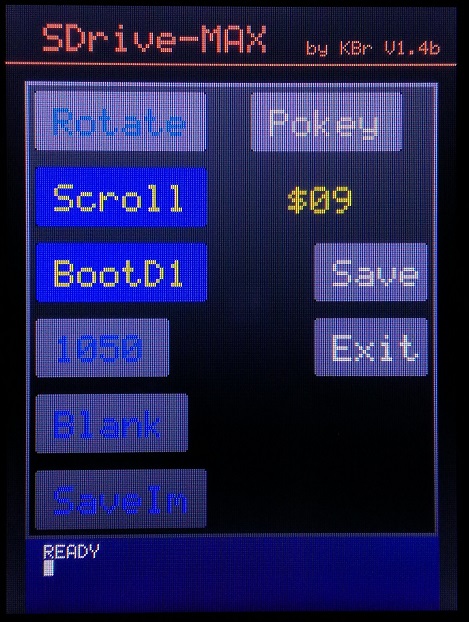

SDrive Max - EEProm Datei gesucht.

Hallo, ich habe versucht, für mein DIY SDrive-Max unter Linux die Version 1.5 zu compilieren. Leider gibt es beim Linken ein Problem, ld akzeptiert die Option "C" nicht, die ist wohl eine Sonderlocke der WinAVR-Version.
Ich habe leider keine alte Version der Software für das SDrive-Max. Benötigte Hardware zum flashen des ATMega 328 ist vorhanden (T48 Programmer), ein Test, mit der ich die Elegoo-Software auf das Gerät geflasht habe, funktioniert auch.
Hat eventuell jemand die benötigten Dateien der Version 1.5 für mich?

SDrive.hex (Flash File for ISP) (*)
SDrive.eep (EEPROM File for ISP)

bootloader.hex (Bootloader Flash File for ISP) (*)
SDrive.bin (Flash+EEPROM File for SD-Card update)

(*) diese Dateien habe ich als .hex-Datei vorliegen, aber mit fehlt das .eep-File

Gruß, Andreas

Hi andY,
in der Datei auf GitHub befindet sich leider nur

Ich werde mal die make-Files durchforsten und die Direktive anpassen und melden, ob es was gebracht hat.

Gruß, Andreas

Hi @CharlieChaplin,
das SIO2SD besitze ich auch, aber ich finde die (variable) Optik des SDrive schick und das man es mit Touch bedienen kann.
Die Bauteile kosten auch nicht die Welt (bis auf das (2,8") Display, das ist das Teuerste), und ich habe noch ein PCB und weitere Teile für ein zweites hier liegen, das kommt dann nicht in ein Atari-XL-Gehäuse, sondern entweder in ein 810- oder XF551 Gehäuse.

Gruß, Andreas

Hallo andY,
er compiliert nun soweit durch, daß ich
SDrive.hex
SDrive.eep
SDrive.bin
sowie
eeprom_writer.hex
erhalte. Dann versucht er, im Verzeichnis "sdrive-ctrl" aus dem "sdrive.xa" was mit dem xa65-Crosscompiler zu erzeugen und scheitert mit fünf Fehlermeldungen (Syntax error):
xa -o sdrive.com sdrive.xa -DTYPE=1 -DHELP=0
asl @ ;xxDVxxxx
sdrive.xa:line 389: 21f3:Syntax error
asl @ ;xDVxxxxx
sdrive.xa:line 390: 21f6:Syntax error
rol @ ;DVxxxxx1
sdrive.xa:line 392: 21fa:Syntax error
asl @
sdrive.xa:line 2635: 3445:Syntax error
asl @
sdrive.xa:line 2636: 3448:Syntax error
Break after 5 errors
make[1]: *** [Makefile:4: sdrive.com] Error 1
make[1]: Leaving directory '/usr/local/src/andreas/sdrive-max-1.5/sdrive-ctrl'
Morgen mal weiterschauen, eventuell flashe ich erstmal die Dateien, die er erzeugt hat.
Wobei mir aufgefallen ist, daß meine beiden .hex-Dateien andere Größen haben als die im .zip-Archiv

Gruß, Andreas

Also, das Display bleibt, wenn sowohl sdrive.hex als auch sdrive.eep geflasht werden, nicht mehr hell, es erscheint unten die Version des angeschlossenen Displays, dann wird das LCD dunkel (von oben nach unten) und links oben erscheint ein weißes Kreuz. Er scheint also soweit zu funktinieren, als das er den Touchscreen kalibrieren will. Allerdings reagiert das Display weder auf Finger- noch auf leichten Druck mit der Rückseite eines Bleistifts (ich finde den dazugehörigen Stift im Moment leider nicht).
Dieses Ergebnis zeigt sich sowohl mit dem sdrive.hex aus dem Eigencompilat als auch mit dem File des Github-Archivs. Auf einem Original-Arduino (kein China-Klon) kommt das gleiche Resultat.

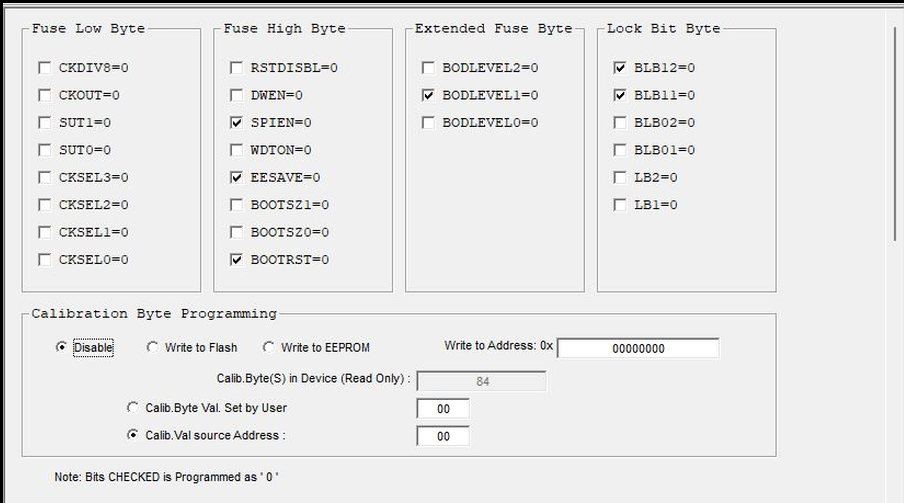

Die Fusebits habe ich exakt nach den Fusebits gesetzt, die im unbenutzten Original-Arduino gesetzt waren, die hatte ich bei der ersten Inbetriebnahme des Arduino Uno mit dem "Blink"-Demo ausgelesen.

@Erhard
das wäre nett, weniger als jetzt geht ja nicht.

Gruß, Andreas

Hallo Erhard, flashen kann ich - ich nehme dazu einen T48 Programmer mit dazugehöriger Software. Zur Not hätte ich auch noch ein STK500, das hatte ich mir im letzten Jahrtausend noch zu DM-Zeiten zugelegt.
Ich bräuchte also eher die .hex und .bin-Dateien, nicht den AVRDude ;)

Gruß, Andreas

so, habe nun mal die "Example06-Phonecal" von den Elegoo-Tutorials geflasht, funktioniert mit dem Touch sowohl auf dem Uno als auch auf dem Sdrive-Max-Board problemlos. Nur telefonieren tun beide nicht ;)
Der Touchscreen ist also auch richtig angeschlossen und funktioniert korrekt.
Langsam gehen mir die Ideen aus..

Hallo @Erhard,

der aktuelle Stand bei meinem Bastelprojekt "SDrive-Max" ist folgender:
Ich habe dier Version 1.5 vom Github (2 Stk .hex-Dateien, SDrive.hex und eeprom_writer.hex) heruntergleaden und in den Flash-Teil des ATMega 328 geflasht, sowohl auf dem SDRive-PCB als auch auf einem Original Arduino UNO (kein China-Klon, müßte der erste ganz oben links unter "Gooduino" sein). Ohne die EEPROM-Datei SDrive.eep tut sich überhaupt nichts, das Display bleibt weiß.
Compiliere ich die v1.5 Sourcen selbst, so erstellt mir das make-File unter Linux sowohl die SDrive.hex, eeprom_writer.hex als auch SDrive.in und SDrive.eep-Dateien, allerdings scheitert die Assemblierung eines weiteren Teils mittels des XA65-Assemblers mit Fehlermeldungen.
Wenn ich dann diese SDrive.hex und SDrive.eep in den Flash -bzw, EEPROM-Teil des ATMega per externem Programmer flashe, tut sich etwas, es wird das Display angesprochen, kurz die Version des Touchscreen-Moduls angezeigt, danach, wenn das LCD dunkel ist, erscheint ein kleines Kreuz oben links (wie zur Touchscreen-Kalibirierung). Allerdings reagiert der Touchscreen auf keinen Druck.
Eine Verbindung zum Atari habe ich noch gar nicht hergestellt und getestet.
Also habe ich eine Demo aus den (Elegoo-)Touchscreen-Tutorials geflasht und auf dem UNO und dem PCB mit demselben ATMega getestet, diese funktioniert (der Touchscreen reagiert auf Berührung).
Insofern weiß ich jetzt, das der LCD-Touchscreen und der ATMega sowohl auf dem UNO als auch auf dem SDrive-PCB zusammenarbeiten.
Ich hoffe, Du konntest meinen Ausführungen soweit folgen, ich bedanke mich für die angebotene Unterstützung und werde mich nun mit den oben geposteten Informationen mal an das Forum bei Atari-Age-Forum wenden und dort weiterfragen.
Wenn das nicht weiterhilft danach KBR mal direkt ansprechen.

Sollte ich irgendwann mal am Ziel ankommen, werde ich das hier einstellen, mit den aufgetretenen Problemen und deren Lösung und hoffentlich den funktionierenden Dateien für Version 1.5

Gruß,
Andreas

Hallo @Erhard,
wenn mich der Amazon-Verkäufer nicht betuppt hat ist das ein Elegoo 2,8"-Touch-LCD mit dem ILI9341-Chipsatz.
Und auch im dazugehörigen PDF-Manual wird auf den ILI9341 verwiesen
Kann man leider nicht aufklappen und druntergucken. Die dazugehörigen Beispiele/Tutorials, welche ich ausprobiert habe (einfache Textausgabe in mehreren Farben und Größen, ein Mini-Zeichenpad und die Simulation einer Handy-Tastatur) laufen ja alle und Touchscreen-"Eingaben" funktionieren, sowohl auf dem Uno als auch auf dem SDrive-PCB.
Nur halt die SDrive-Software bleibt beim Fadenkreuz links oben stehen.
Dummerweise hat das SDrive-PCB keinen USB-TTL-Wandler, ich muß immer den Arduino herausziehen und in den Programmer stecken.
Ich flashe den ATMega mit dem Bootloader, den ich am Anfang mit dem T48 gesichert habe, stecke ihn in den Uno, dann das Display daruf und mit der Arduino-IDE dann die entsprechende Demo compilieren und "uploaden". Damit verifiziere ich die Funktionalität.
Dann der ATMega aus dem Uno in das PCB, Display drauf und dann die Versorgungsspannung (5V mit demselben USB-B-Stecker) dran.
Bei der SDrive-Software wir dann halt im T48 flashen, auch wieder im Uno testen und dann in das PCB. Und bei beiden steht dann einsam und verlassen das Fadenkreuz links oben, der Touch reagiert nicht bzw. es tut sich nichts Ich habe jetzt mal eine Micro-SD-Karte von einem anderen SBC "geklaut", mit Fat formatiert, .atr-Dateien drauf gepackt und in den Kartenslot gesteckt, aber es hat sich nichts geändert.
Ich werde nachher mal im AtariAge-Forum nachfragen (war heute in Celle auf der CC). Vielleicht hat dort jemand eine Idee.
Alternativ spreche ich KBR mal im Forum64 an
Oder ich nerve auf der JHV alle Leute, die nicht panikartig das Gebäude verlassen, sobald ich auftauche ;-)

Gruß,
Andreas

Hallo @Erhard,
ich habe sowohl den auf der Seite abgebildeten Original-Uno (mit USB-Seriell-Bridge) als auch ein extra eigenständiges PCB für das SDrive, welches den ATMega, einen 74LS07 Treiberbaustein, ein paar Widerstände und Kondensatoren, eine Buchse für die Spannungsversorgung sowie eine (mittlerweile kaputte) LED und die Buchsenleisten für das Display enthält. Aber halt keinen USB-Seriell-Wandler (braucht man ja auch nicht grundsätzlich).
Und auf beiden funktionieren die Grafik- und Touchdemos, wenn ich den ATMega aus dem Uno auf das PCB transplantiere, aber die SDrive-Software nicht. Das erste Fadenkreuz links oben erscheint, nachdem unten die LCD-Version (bei mir 9341) kurz angezeigt wird, gefolgt von einem "schwarzen Vorhang" der nach unten den Bildschirm füllt. Wenn das Display schwarz gefüllt ist, erscheint das Fadenkreuz links oben. Egal wie oft ich auf das Kreuzchen drücke (mit Finger oder der Rückseite eines Bleistifts), es passiert nichts mehr. Ich werde gleich mal im AtariAge-Forum einen Post erstellen, mal sehen, was die Jungs dort für Tips (und ggfs. passende SDrive.???-Dateien) haben.
Ich habe es auch sowohl mit den selbstcompiliereten als auch mit den heruntergeladenen SDrive.hex-Dateien versucht, in beiden Fällen erscheint nur das Kreuzchen und dann ist Schluß. Es wird nicht grün, auch wenn der Finger fast auf der Rückseite herauskommt
Ohne die SDrive.eep-Datei aus dem Eigenkompilat kommt noch nicht einmal die Versionsanzeige und der "Vorhang" geschweige denn das Kreuzchen, weder auf dem Uno noch auf dem PCB.
Heute morgen wurde auf dem Uno auch der Inhalt der eingelegten SD-Karte angezeigt, leider auf dem seriellen Monitor - ich würde auf dem PCB also nichts sehen/bemerken :(
Also getreu dem Motto: wir sparen, koste es was es wolle bring' ich das PCB ans Laufen. Success or bust ;)

Einen schönen Sonntag und viele Grüße,
Andreas

@Erhard
Okay, hat leider ewig gedauert, aber damit Du endlich mal weißt, von welcher Platine ich die ganze Zeit spreche, habe ich die mal fotografiert und angehängt, unbestückt und bestückt:

im direkten Vergleich der Aduino und das PCB:

Wenn ic die Doku an dieser Stelle richtig gelesen habe (und die Ergüsse vom Compiler rictig interpretiert) wird ja auch noch eine Datei "SDrive.bin" erzeugt, welche die Dateien "SDrive.hex" und "Sdrive.eep" und, bei Vorhandensein auf der SD-Karte, zum Update der Software auf dem SDrive-Max benutzt werden kann.

Zumindest wurde die bei meinem Compilierungsversuch erzeugt, auch eine .eep-Datei (siehe Zeitstempel). Nur der XA65-Crossassembler bricht ab (soll wohl die "SDrive.atr" erzeugen) und die Kombi meiner "Sdrive.hex" und "Sdrive.eep" will halt nicht funzen, bleibt beim weißen Kreuz links oben hängen.
Da ich nicht täglich neue Versionen aufspielen möchte, falls der Krempel mal funktioniert, ist mir auch wurscht, ob das Ding einen USB-to-Serial.Converter, egal welchen Typs, hat. Zur Not wird halt der Programmer angeworfen.
Bringt zufällig jemand ein funktionierendes SDrive-MAx zur JHV mit? Evtl. kann man da mal den Atmel auslesen, so der nicht festgelötet ist bzw. man kann ja auch den ISP-Connector benutzen, habe ich mal am Arduino ausprobiert und eine .hex-Datei mal darüber geflasht.

edelro schrieb am 21.10.2026 14:23:

@Cpt_Void

Nimm doch mal den original UNO und schieb per USB(!) die Software, nach der Anleitung von KBR aus dem F64 Forum, drauf.

Komisch finde ich ja, das die Demos für das LCD, welche ich ausprobiert habe, sowohl auf dem Arduino als auch auf dem PCB funktionieren (mit Ausnahme der Demo für die SD-Karte, die gibt dummerweise auf dem Serial Monitor über den USB aus, welchen ich auf dem PCB nicht nutzen kann. Der Touchscreen läuft auf beiden wunderbar.
Ich habe im Forum64 vor 10 Tagen auch eine Thread aufgemacht, aber da hat bisher noch niemand geantwortet.

Das "kleine, quadratische IC" ist der USB-to-Serial-Converter ;)
Ich werde mal die beiden 4k7 durch 10k ersetzen, Pokeys sind ja nicht mehr so weit verbreitet wie 10-Widerstände
